Волна и Фазор осциллографа
Фазор осциллографа
7
7-3
Фазор осциллографа
Для доступа на экран Фазора:
d F3

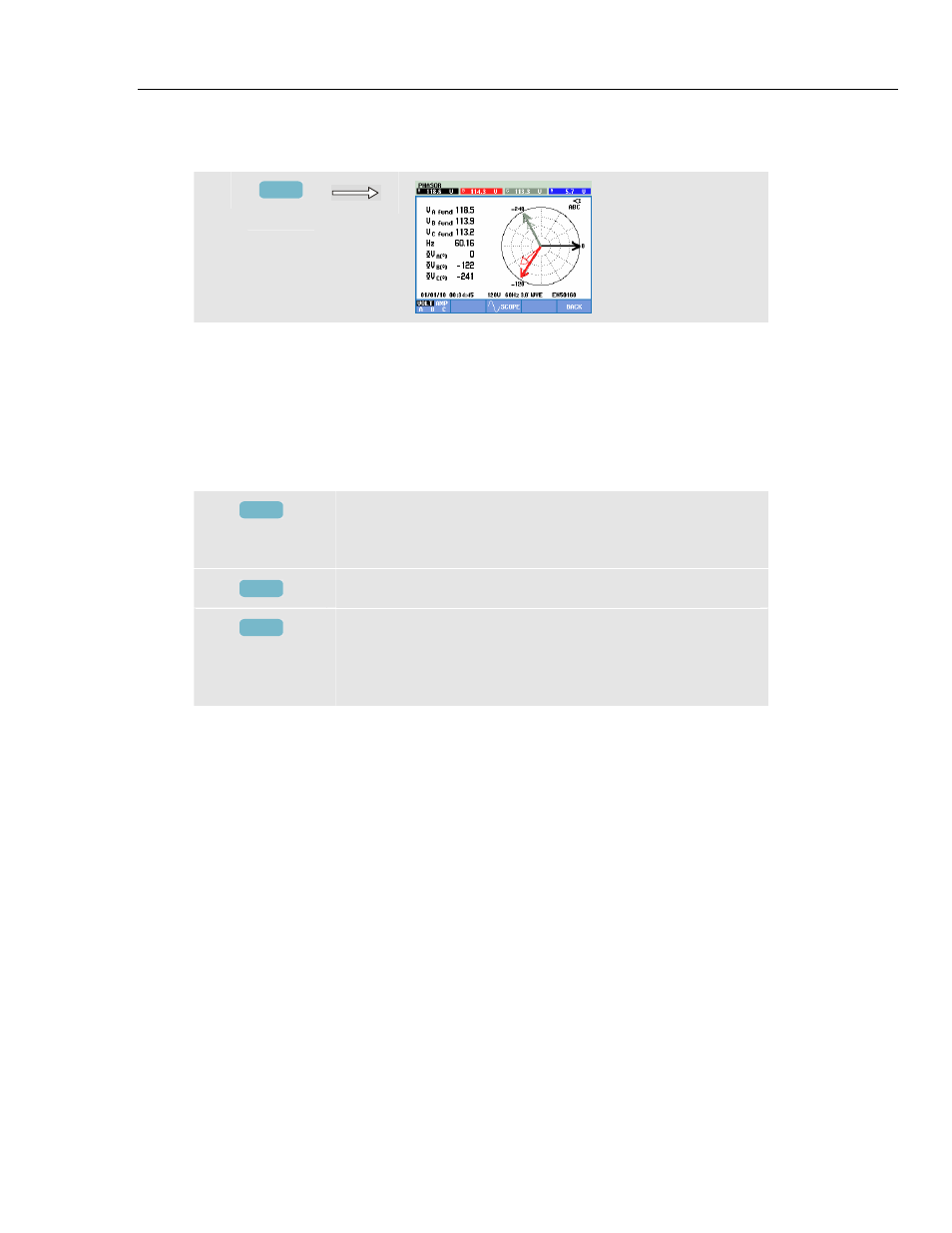

Экран фазора показывает фазовое взаимоотношение между величинами
напряжения и тока в виде векторной диаграммы. Вектор эталонного канала A (L1)
указывает в положительном горизонтальном направлении. Дополнительными
числовыми величинами являются основное фазовое напряжение и/или ток, частота
и углы фазы. В заголовке экрана отображаются среднеквадратичные величины
напряжения и/или тока.
Предусмотренные функциональные клавиши
F1 Возможен выбор дополнительных данных для вывода
на дисплей: все значения напряжения, все значения тока
или напряжение и ток от фазы к фазе.
F3 Вернитесь на экран Волна осциллографа.
F5 Вернитесь к активному измерению (напр.,
Напряжение/ток/частота). Если единственным
активным измерением является Волна/Фазор
осциллографа: перейдите в MENU (меню).
Советы и подсказки
Экран Волна осциллографа дает четкое представление о форме сигнала тока и
напряжения. Сигналы напряжения, в частности, должны быть плавными,
синусоидальными. Если видно искажение напряжения, то полезно будет проверить
дисплей гармоник. Среднеквадратичные значения напряжения и частоты должны
быть близки к их номинальным значениям.
Дисплей Волна и Фазор осциллографа также полезно использовать для проверки
правильности подключения проводов датчиков напряжения и токоизмерительных
клещей. На векторной диаграмме фазовое напряжение A (L1), B (L2) и C (L3)
должно появляться одно за другим на равном расстоянии (120 градусов). Векторы
тока должны иметь то же направление, что и вектор напряжения со сдвигом по
фазе, как правило, менее 30 градусов.
