Fluke 434-II/435-II/437-II
Руководство пользователя
19-2
e
f
ENTER

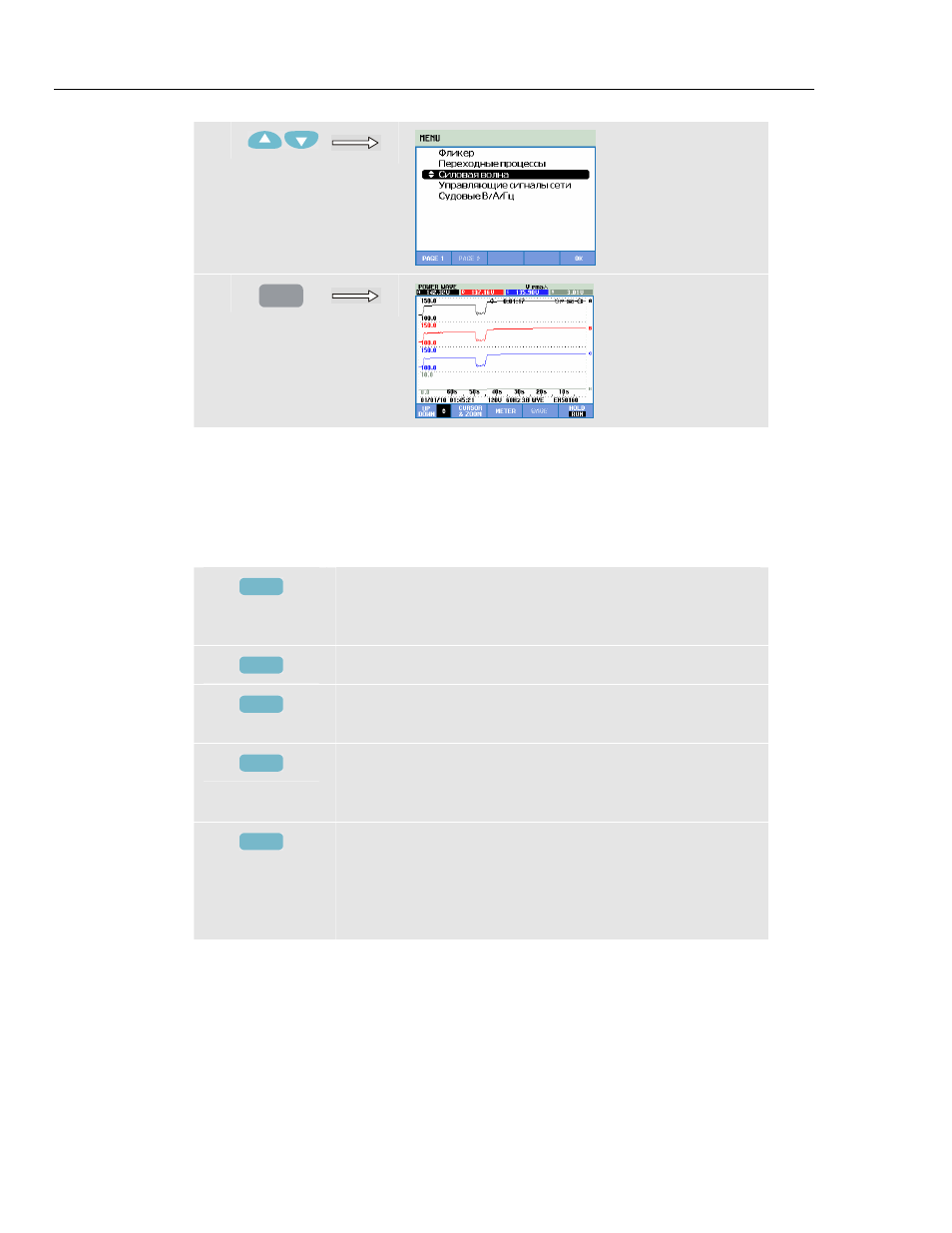

Осциллограмма наращивается с правой стороны. Показания в верхнем колонтитуле
соответствуют последним текущим величинам, показываемым в правой части
осциллограммы. Используя клавиши со стрелками вверх/вниз, можно выбрать все
имеющиеся тренды.
Предусмотренные функциональные клавиши:
F1 Для выбора набора трендов и соответствующих им
показаний предназначены клавиши со стрелками
вверх/вниз.
F2 Доступ в меню курсора и масштабирования.
F3 Доступ на экран показа результатов измерений.
Описание см. ниже.
F4 Доступ на экран сигнала. При этом анализатор должен
быть в режиме HOLD (приостановить). Описание см.
ниже.
F5 Переключайтесь между HOLD (приостановить) и RUN
(запустить) для обновления изображения на экране.
Переключение с HOLD на RUN вызывает меню выбора
между немедленным пуском и пуском по таймеру, а
также режима Продолжительность измерения.
Курсор. Если курсор включен, то величины тренда в точке курсора показываются в
верхнем колонтитуле экрана. Перемещение курсора за левую или правую сторону
экрана вызывает в зону просмотра следующий тренд. Курсор активен только в
режиме Hold (приостановить).
Изменение масштаба изображения. Позволяет растягивать или сжимать экран по
вертикали для просмотра отдельных деталей или всего графика в области
просмотра. Порядок использования клавиш с изображением стрелок для
управления курсором или изменением масштаба изображения (зумом) описывается
в главе 23.
