Судовые В/А/Гц
Таблица регистрации событий
22
22-5

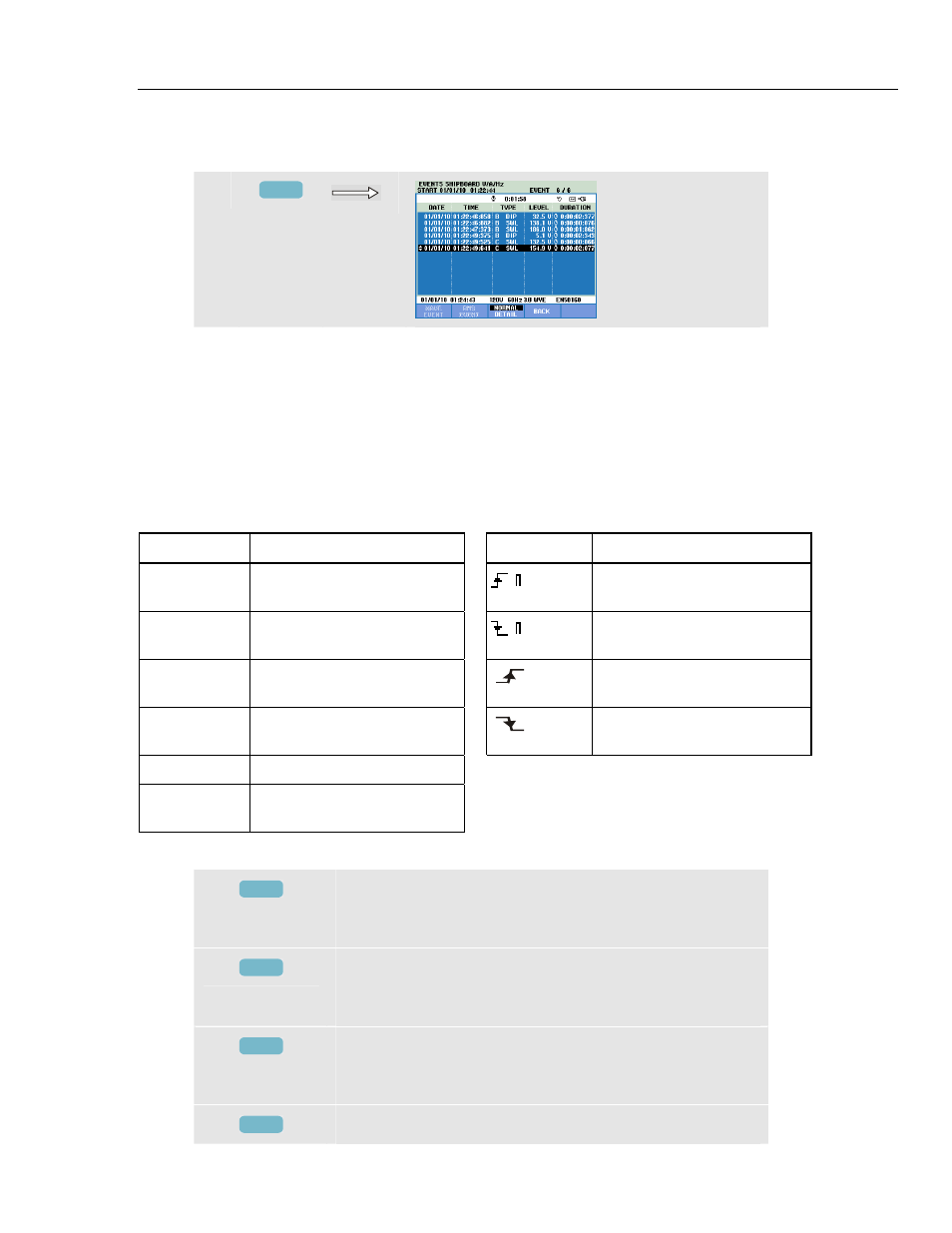

Таблица регистрации событий
Для перехода к экрану событий Shipboard V/A/Hz:
f F4
В таблице регистрации событий фиксируются все случаи превышения порогов
фазного напряжения. Могут использоваться пороговые величины, принятые в
международных стандартах. Вместе с тем, пороговые величины могут
устанавливаться пользователем. Вход в режим корректировки пороговых величин
осуществляется при помощи клавиши SETUP в пункте меню "Limits" (Пределы).
Более детально корректировка предельных значений описана в главе 23.
В нормальном режиме показываются основные характеристики событий: время
начала, продолжительность и величина напряжения. В детальном режиме
показываются случаи превышения порога на фазу.
Ниже перечислены сокращения и символы, использующиеся в таблицах:
Сокращения Описание Символ Описание
CHG Скачкообразное изменение
напряжения Скачок напряжения вверх
DIP Кратковременное понижение
напряжения Скачок напряжения вниз
INT Кратковременное
исчезновение напряжения Изменение в восходящем
направлении
SWL Кратковременное повышение
напряжения Изменение в нисходящем
направлении
TRA переходное напряжение
Ампер Значение силы тока
превышена
Предусмотренные функциональные клавиши
F1 Переключитесь на экран событий волны: будет
показана осциллограмма до и после выбранного
события.
F2 Переключитесь на экран событий среднеквадратичных
значений: будет показана тенденция 1/2 цикла до и
после выбранного события.
F3 Переключение между режимами показа таблицы
регистрации событий NORMAL (НОРМАЛЬНЫЙ) и
DETAILED (ДЕТАЛЬНЫЙ).
F4 Возврат в меню тренда.
