Настройка анализатора
MANUAL SETUP (ручная настройка)
24
24-13
g
ENTER

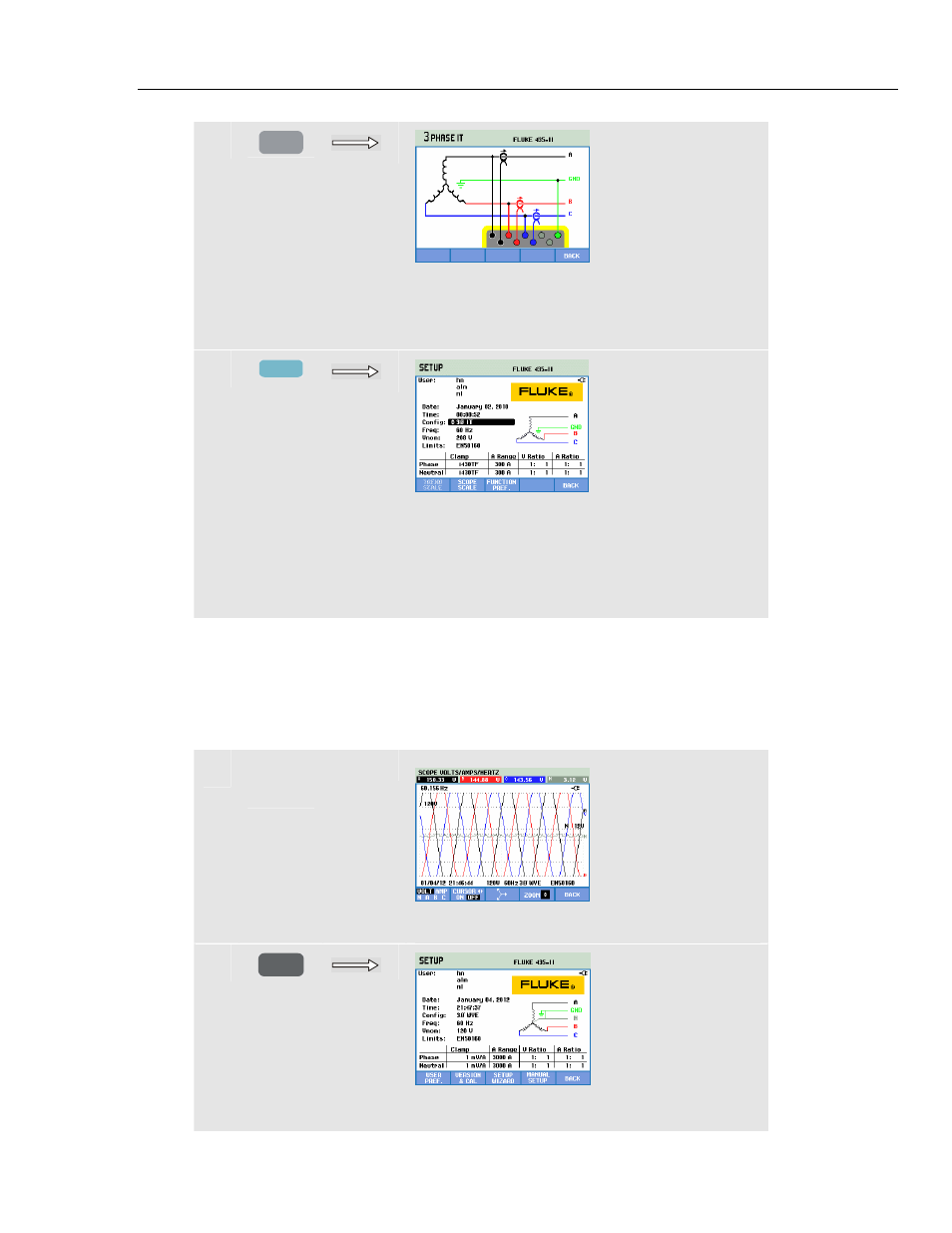

На схеме в деталях показан порядок
присоединения датчиков напряжения и тока к
испытуемой энергетической системе.
h F5
(3x)
Вернитесь на экран ввода Настроек. Под
пунктом Config. теперь указана новая
конфигурация, при этом соответствующий
символ конфигурации виден в правой части
экрана.
Ручная настройка - Порядок изменения масштаба Дисплея осциллограмм
Ручная Настройка - Порядок изменения конфигурации проводки. В следующем
примере дается пошаговое описание порядка регулировки масштабирования на
дисплее осциллограмм фазового напряжения.
c
Кривые напряжения для фаз находятся за
пределами окна просмотра.
d
SETUP
Нажмите SETUP (настройка) для выхода на
экран ввода настроек.
