Курсор и Масштабирование
Переход с экрана Таблицы регистрации событий на экран Трендов с включенным курсором
23
23-3

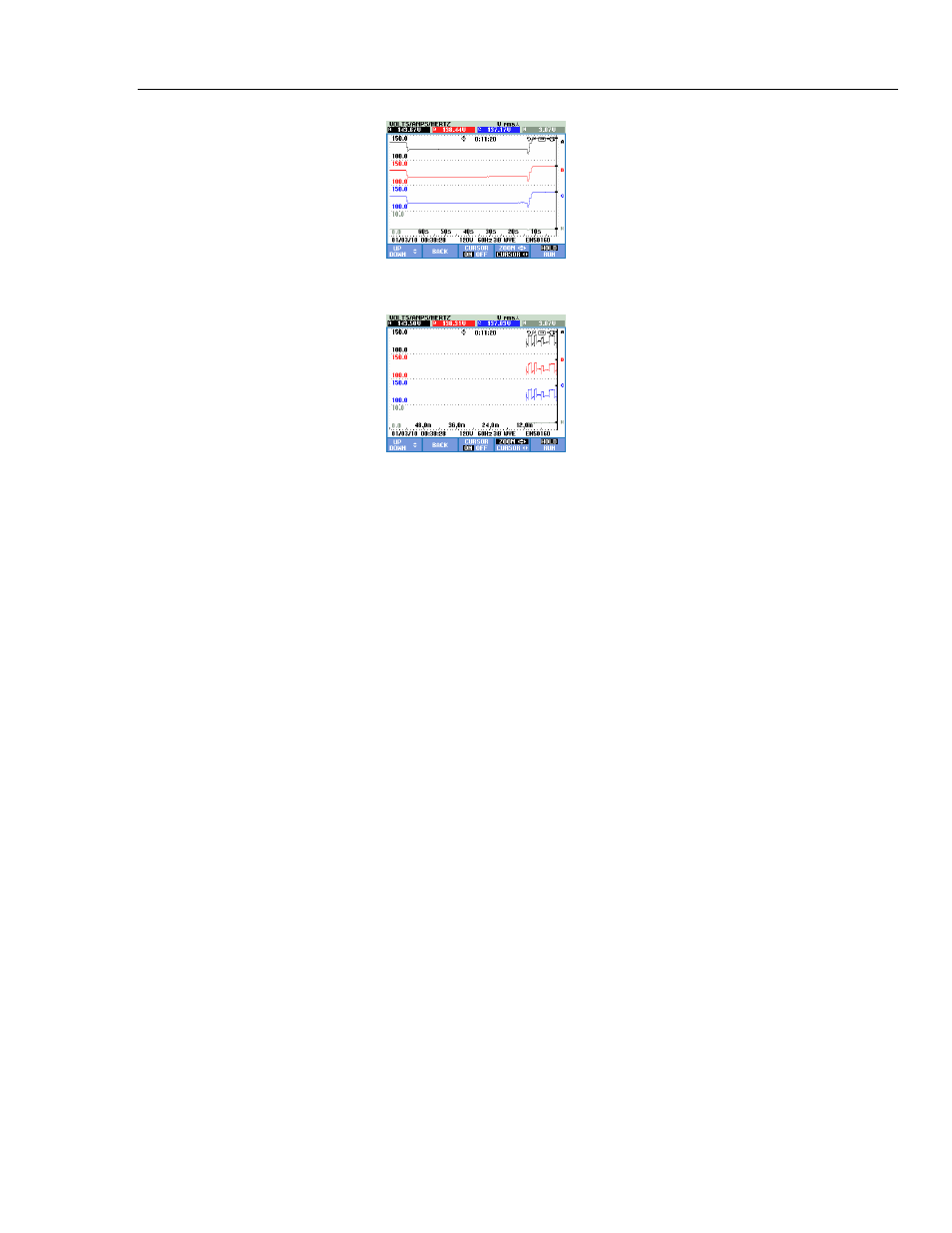

Рис. 23-5 Отображение трендов, курсор включен
Рис. 23-6 Отображение трендов, курсор и масштабирование включены
Функциональные клавиши F1, F2, F3 и F4 и клавиши со стрелками используются
для управления Курсором и Масштабированием:
• При помощи F2 и F3 можно включить Курсор (только в режиме Hold
(приостановить)). При помощи клавиш со стрелками влево/вправо переместите
курсор горизонтально вдоль трендов. Значение трендов на Курсоре
отображается в заголовке экрана, как показано на Рис. 23.5. Перемещение
Курсора через левый или правый край экрана перемещает тренд влево или
вправо.
• Нажмите F4, чтобы назначить клавиши с изображением стрелок для
управления Масштабированием. Теперь можно использовать клавиши со
стрелками влево/вправо для растягивания и сжатия трендов горизонтально, как
показано на рис. 23.6. Клавиши со стрелками вверх/вниз служат для изменения
масштаба в вертикальном направлении. Если Курсор включен, горизонтальное
Масштабирование действует симметрично вдоль вокруг Курсора; а если
выключен - то работает горизонтальное Масштабирование, начиная с правой
стороны экрана.
• Нажмите F1, чтобы назначить клавиши со стрелками для выбора тренда
(трендов), которые следует отобразить на экране.
• Нажмите F4 повторно, чтобы назначить клавиши с изображением стрелок для
управления Курсором.
Переход с экрана Таблицы регистрации событий на
экран Трендов с включенным курсором
Находясь на экране таблицы регистрации событий, можно выделить определенное
событие с помощью клавиш со стрелками вверх/вниз (только в режиме Hold
(приостановить)). Затем нажмите клавишу ввода ENTER. В результате этого
появится экран Трендов со включенным Курсором, расположенным над
выделенным событием. Этапы данного процесса показаны ниже.
