Fluke 437-II - Инструкция (Страница 114)

Fluke 434-II/435-II/437-II
Руководство пользователя
21-4
F2 Доступ в подменю для операций с курсором и
изменения масштаба изображения.
F3 Доступ в меню показа результатов измерений,
показывающего текущие результаты измерений всех
регистрируемых показаний.
F4 Доступ в таблицу регистрации событий.
F5 Перейти в меню, чтобы остановить регистрацию.
Курсор. Если курсор включен, то величины тренда в точке курсора показываются в
верхнем колонтитуле экрана. Перемещение курсора за левую или правую сторону
экрана вызывает в зону просмотра следующее меню. Курсор активен только в
режиме ‘Hold’
Изменение масштаба изображения. Данный режим позволяет растягивать или
сжимать экран по вертикали или горизонтали для просмотра отдельных деталей
или всего графика. Минимальные, максимальные и средние величины тренда
показываются в верхнем колонтитуле экрана при увеличении масштаба
изображения по вертикали до одной осциллограммы в зоне просмотра. Порядок
использования клавиш с изображением стрелок для управления курсором или
изменением масштаба изображения (зумом) описывается в главе 23.
В большинстве случаев смещение и диапазон трендов регулируется автоматически
в целях оптимизации просмотра. Вместе с тем, эти параметры можно регулировать.
Вход в меню регулировки осуществляется клавишей SETUP и функциональной
клавишей F3 - FUNCTION PREF. (Настройка функций). См. Главу 24, где
описывается настройка функций

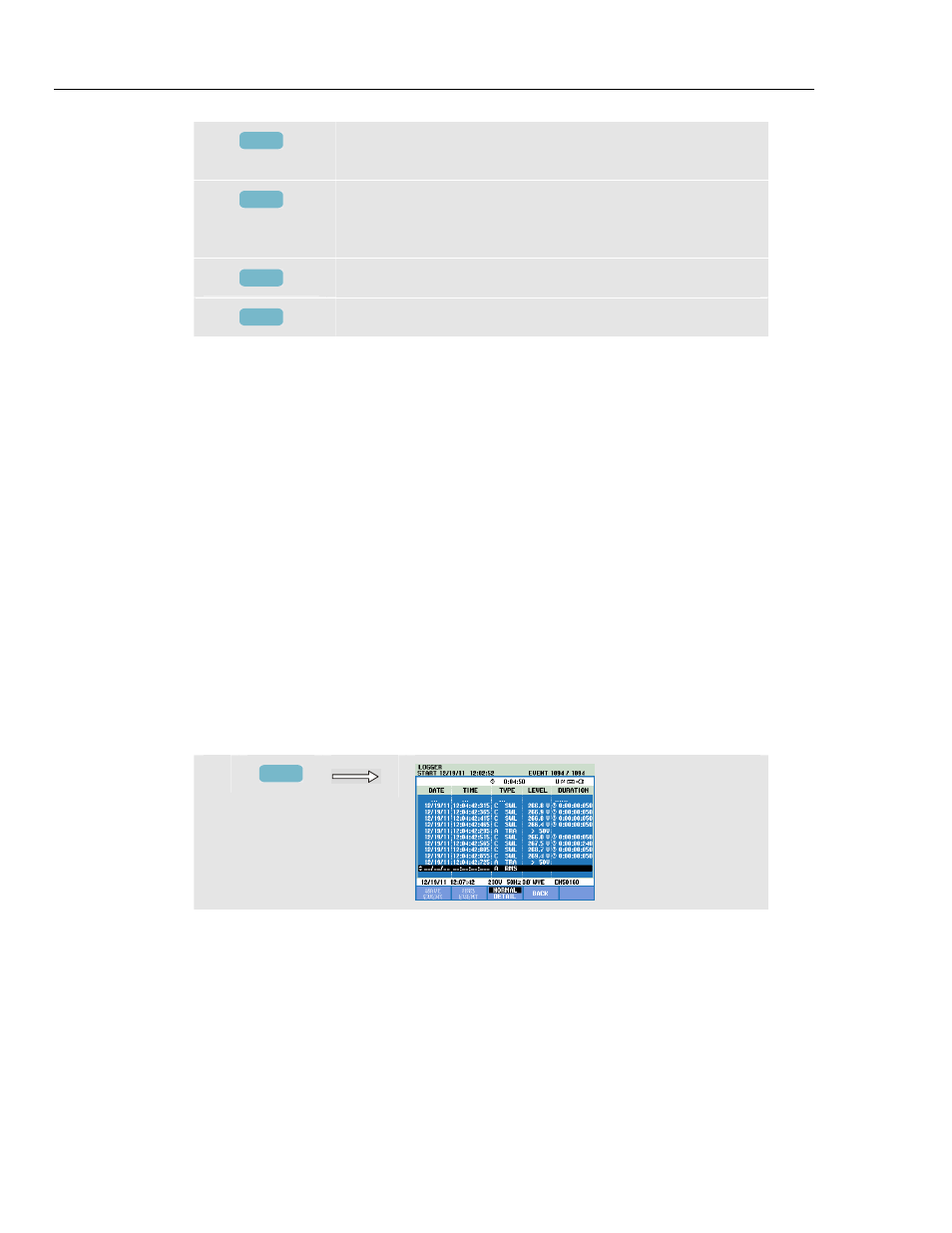

Таблица регистрации событий
Для доступа в меню таблицы регистрации событий:
h F3
В таблице регистрации событий фиксируются все случаи превышения порогов
фазного напряжения. Могут использоваться пороговые величины, принятые в
международных стандартах. Вместе с тем, пороговые величины могут
устанавливаться пользователем. Вход в режим корректировки пороговых величин
осуществляется при помощи клавиши SETUP в пункте меню "Limits" (Пределы).
Более детально корректировка пределов рассматривается в Главе 23.
В нормальном показываются основные характеристики событий: время начала,
продолжительность, величина напряжения. В детальном режиме показываются
случаи превышения порога на фазу.
