Приложения
Методы измерения
A
A-3
Алгоритмы FFT
Алгоритмы FFT в соответствии с IEC 61000-4-7 используются для расчета
основного и гармонического компонентов каждого входного сигнала в течение
временного окна из 10/12 циклов (50/60 Гц). Временной интервал составляет
приблизительно 200 мс, но зависит от основной частоты. Алгоритмы фазовой
автоподстройки должны измерять точно заданное число циклов.
Симметрические компоненты в трехфазных системах
В 1918 г. К. Л. Фортескью опубликовал работу под названием "Применение метода
симметричных координат для решения многофазных сетей" в Бюллетене
Американского института инженеров-электриков. В данной работе описан метод
разложения некомпенсированного набора из 3 векторов на 2 сбалансированные 3-
фазные системы с различной последовательностью фаз и одну систему с нулевой
последовательностью фаз, в которой все векторы имеют равные величину и угол.
Данный метод может использоваться для векторов напряжения, тока и мощности.

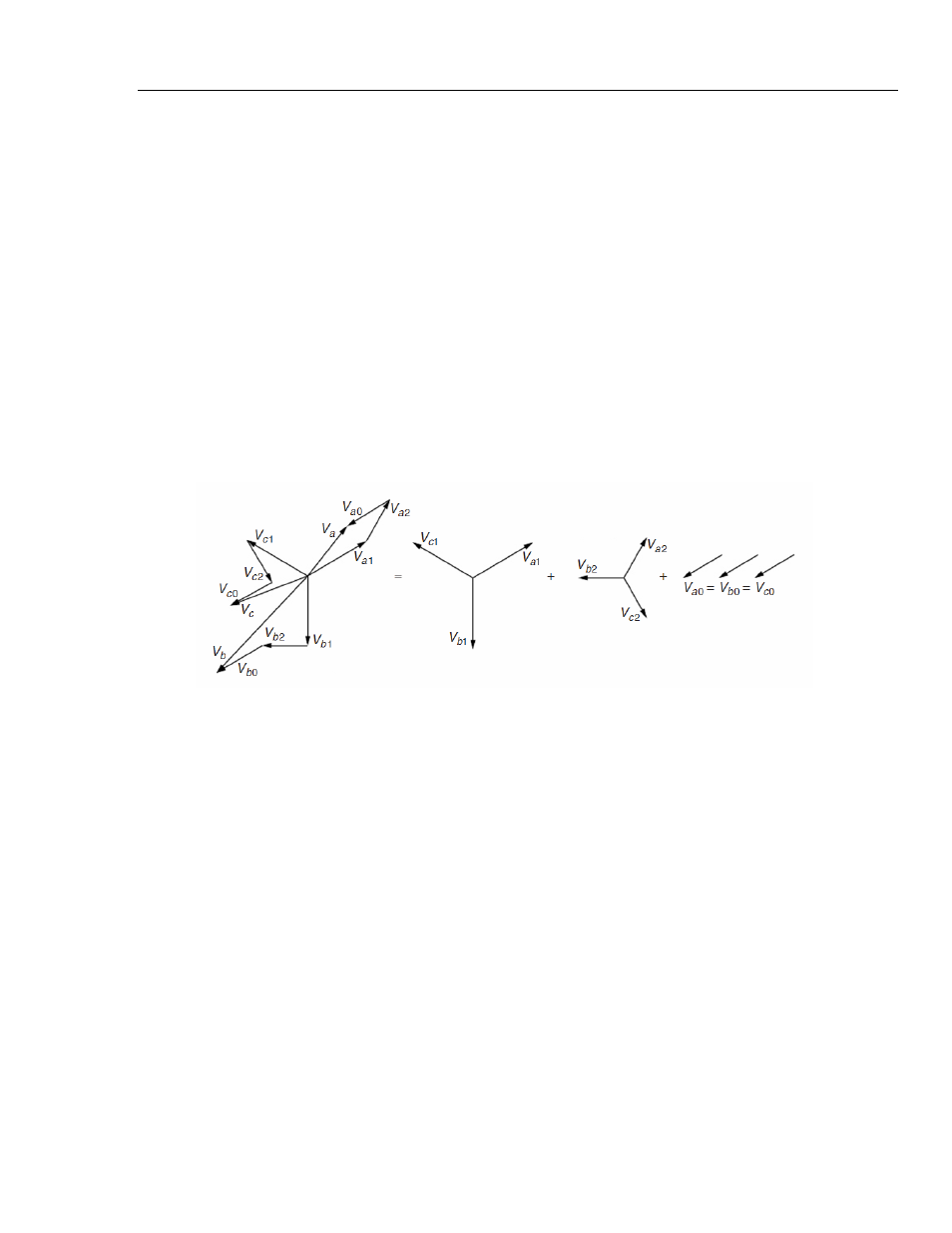

На следующем рисунке показаны три несбалансированных вектора напряжения,
разложенные на три набора симметричных компонентов.
Va=Va1+Va2+Va0, Vb= Vb1+ Vb2+ Vb0, Vc= Vc1+ Vc2+ Vc0
Va,Vb,Vc - три вектора, находящихся в дисбалансе, а Va1,Vb1, Vc1 и Va2,Vb2,Vc2 -
два набора из трех сбалансированных векторов с углом 120° между компонентами
a, b и c.
Компоненты набора набора векторов Va0, Vb0, Vc0 идентичны по амплитуде и
углу.
Va1, Vb1, Vc1 представляют собой положительную последовательность.
Va2, Vb2, Vc2 - отрицательная последовательность
Va0, Vb0, Vc0 - нулевая последовательность.
Названия "нулевая", "положительная" и "отрицательная" относятся к
последовательности вращения векторов. Набор векторов положительной
последовательности (Va1,Vb1,Vc1) тот же, что и величины напряжения,
производимого синхронным генератором в энергетической сети, которая имеет
последовательность фаз a-b-c. Отрицательная последовательность (Va2,Vb2,Vc2)
имеет последовательность фаз a-c-b, т.е. вращается в противоположном
направлении в сравнении с положительной системой. Векторы нулевой
последовательности (Va0,Vb0,Vc0) имеют смещение нулевой фазы и являются
идентичными.
Метод симметрических компонентов используется при расчете компонентов
мощности, без учета гармоник и дисбаланса.
