Программирование: основы, управление файлами
3.2
Открытие
и
вв
о
д
программ
Программирование движений инструмента в
формате DIN/ISO
Программирование кадра следует начать с нажатия кнопки SPEC
FCT. Нажмите клавишу Softkey ФУНКЦИИ ПРОГРАММ, а затем
Softkey DIN/ISO. Для получения соответствующего G-кода можно
также использовать серые клавиши функции траектории.

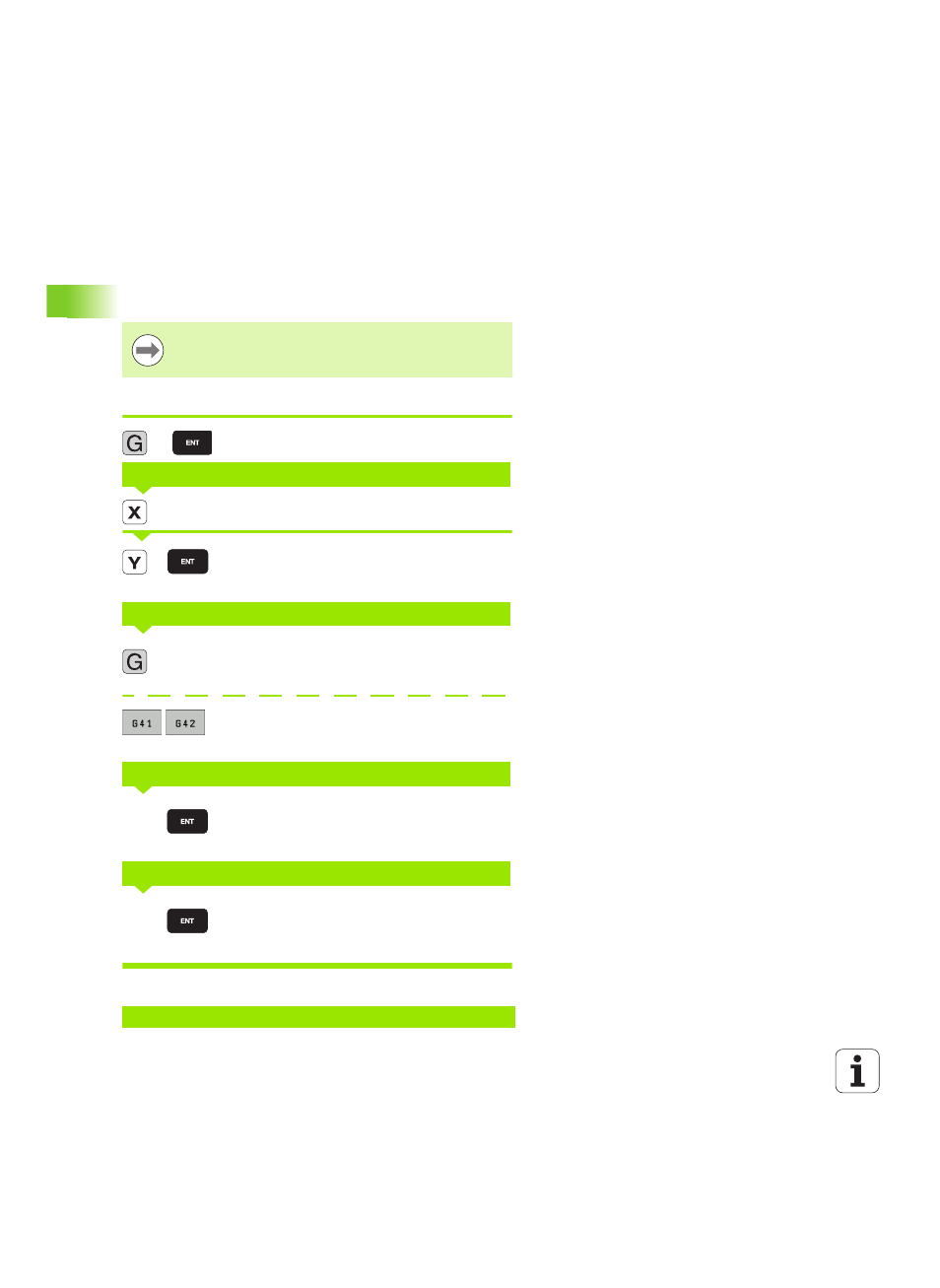

Пример кадра позиционирования
Открытие кадра
Введите целевую координату для оси X
Введите целевую координату для оси Y, с
помощью кнопки ENT перейдите к следующему
вопросу
Перемещение без поправки на радиус
инструмента: подтвердите кнопкой ENT или
Перемещение с левой или с правой стороны от
запрограммированного контура: выберите G41
или G42 с помощью Softkey
Для этого движения по траектории подача 100
мм/мин, кнопкой ENT перейдите к следующему
вопросу
Дополнительная функция M3 “включить
шпиндель”, при нажатии кнопки ENT система ЧПУ
завершит этот диалог
В окне программы отобразится строка:
Если вы вводите DIN/ISO-функции с помощью USB-
клавиатуры, то обращайте внимание на то, чтобы
было активно написание заглавными буквами.
КООРДИНАТЫ?
ТРАЕКТОРИЯ ЦЕНТРА ФРЕЗЫ
ПОДАЧА F=?
ДОПОЛНИТЕЛЬНАЯ ФУНКЦИЯ M?
N30 G01 G40 X+10 Y+5 F100 M3 *
1
10
20
40
100
3
