HEIDENHAIN TNC 320
321
11
.2 PLANE-
ф
ункция
:
нак
л
он
пл
о
ск
о
сти
обрабо
тки
(
ПО
-опция
1)

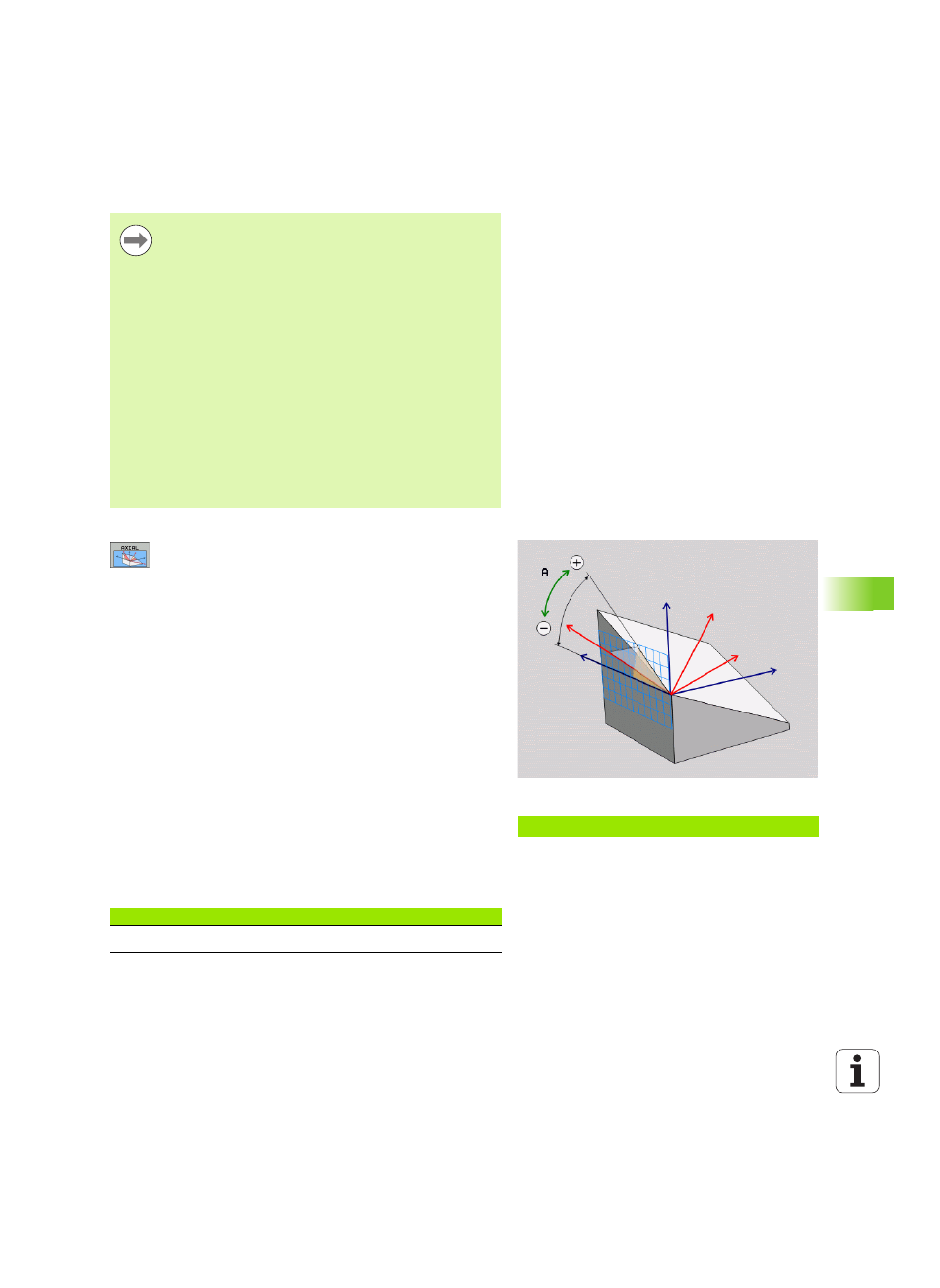

Параметры ввода
U
Межосевой угол A?: межосевой угол, на который
должна быть повернута ось A. Если введены
инкрементальные значения, то это угол, на
который следует далее поворачивать ось А из ее
текущей позиции. Диапазон ввода: от
-99999,9999° до +99999,9999°
U
Межосевой угол В?: межосевой угол, на который
должна быть повернута ось В. Если введены
инкрементальные значения, то это угол, на
который следует далее поворачивать ось В из ее
текущей позиции. Диапазон ввода: от
-99999,9999° до +99999,9999°
U
Межосевой угол С?: межосевой угол, на который
должна быть повернута ось С. Если введены
инкрементальные значения, то это угол, на
который следует далее поворачивать ось С из ее
текущей позиции. Диапазон ввода: от
-99999,9999° до +99999,9999°
U
Продолжите работу, перейдя к свойствам
позиционирования (смотри „Задать процедуру
работы PLANE-функции при позиционировании”
Используемые сокращенния
Учитывайте перед программированием
Следует вводить только те межосевые углы, которые
фактически существуют на данном станке, в
противном случае ЧПУ выдаст сообщение об ошибке.
Определенные с помощью PLANE AXIAL координаты
осей вращения действуют модально. Многократные
определения дополняют друг друга, ввод в
инкрементах допускается.
Для сброса функции PLANE AXIS следует
использовать функцию PLANE RESET. Сброс путем
ввода 0 не деактивирует функцию PLANE AXIAL.
Функции SEQ, TABLE ROT и COORD ROT не
действуют в сочетании с PLANE AXIS.
Описание параметров для процедуры работы при
позиционировании: Смотри „Задать процедуру работы
PLANE-функции при позиционировании”,
Пример: NC-кадр
5 PLANE AXIAL B-45 .....
Сокращение
Значение
AXIAL
англ. axial = осевой
