HEIDENHAIN TNC 320
385
14.1
Гр
аф
и
ка

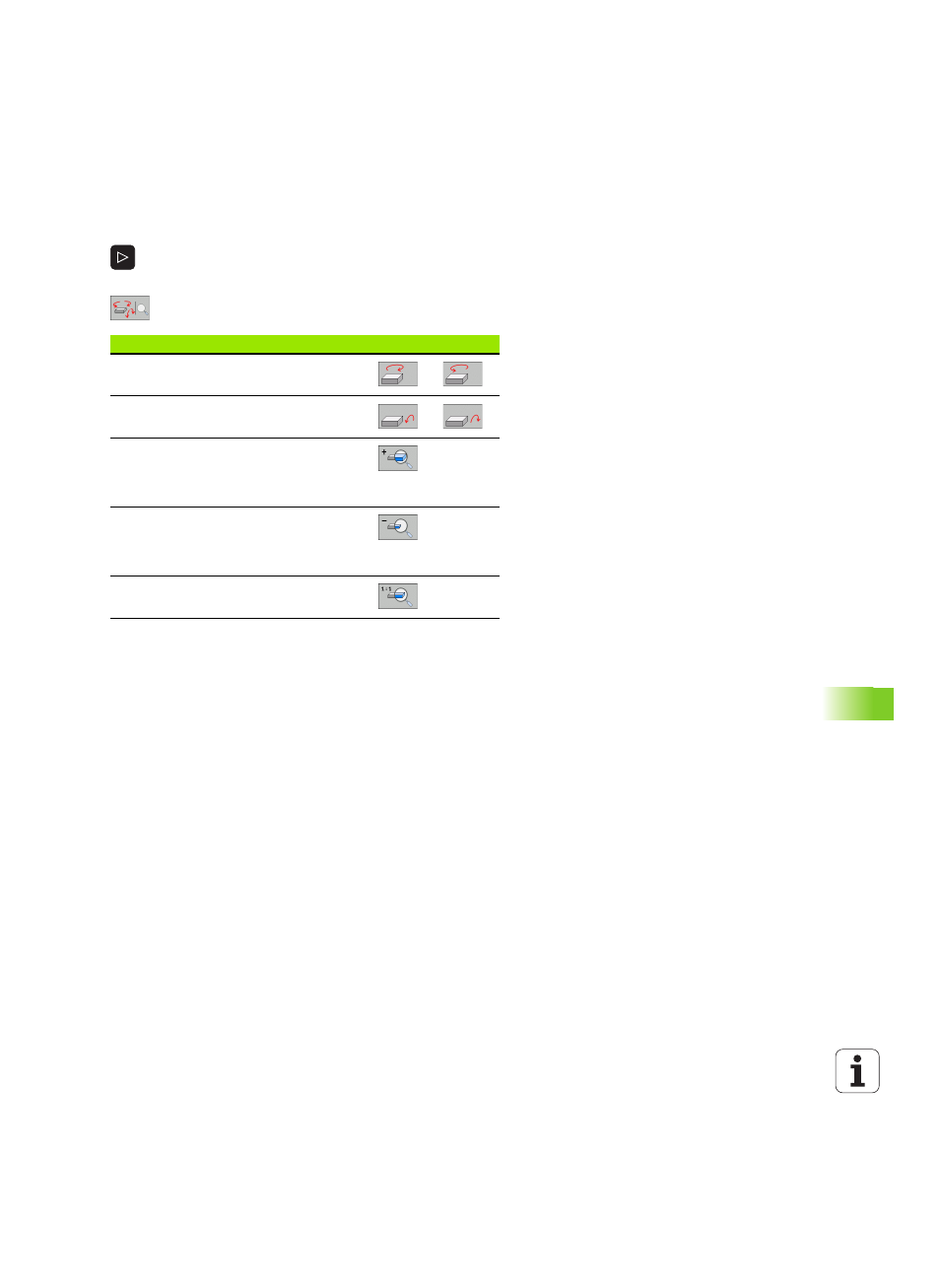

Поворот и увеличение/уменьшение трехмерного
изображения
U
Выполняйте переключение на панели Softkey до
тех пор, пока не появится Softkey для выбора
функций "Поворот" и "Увеличение/уменьшение"
U
Выберите функции для поворота и
увеличения/уменьшения:
Если к ЧПУ подключена мышь, вышеописанные функции также
можно выполнить с помощью мыши:
U
Для трехмерного поворота показанной графики: нажмите
правую кнопку мыши и, удерживая ее нажатой, переместите
мышь. После того, как правая кнопка мыши будет отпущена,
ЧПУ сориентирует заготовку в определенном направлении
U
Для смещения изображаемой графики: нажмите среднюю
кнопку мыши или колесико мыши и, не отпуская, переместите
мышь. ЧПУ сместит заготовку в соответствующем направлении.
После того, как средняя кнопка мыши будет отпущена, ЧПУ
сдвинет заготовку в определенную позицию
U
Для масштабирования в определенной области с помощью
мыши: маркируйте прямоугольную область масштабирования с
помощью нажатой левой кнопки мыши. После того, как левая
кнопка мыши будет отпущена, ЧПУ увеличит определенную
область заготовки
U
Быстрое увеличение и уменьшение площади обзора с помощью
мыши: вращайте колесико мыши вперед или назад
Функция
Softkey
Поворот изображения по вертикальной
оси с шагом = 5°
Поворот изображения по
горизонтальной оси с шагом = 5°
Пошаговое увеличение изображения.
Если изображение увеличено, ЧПУ
показывает букву Z в нижней строке окна
графики
Пошаговое уменьшение изображения.
Если изображение уменьшено, ЧПУ
отображает букву Z в нижней строке окна
графики
Возврат к запрограммированному
размеру изображения
