HEIDENHAIN TNC 320
355
12.6
К
алибровка
3D-
щупа

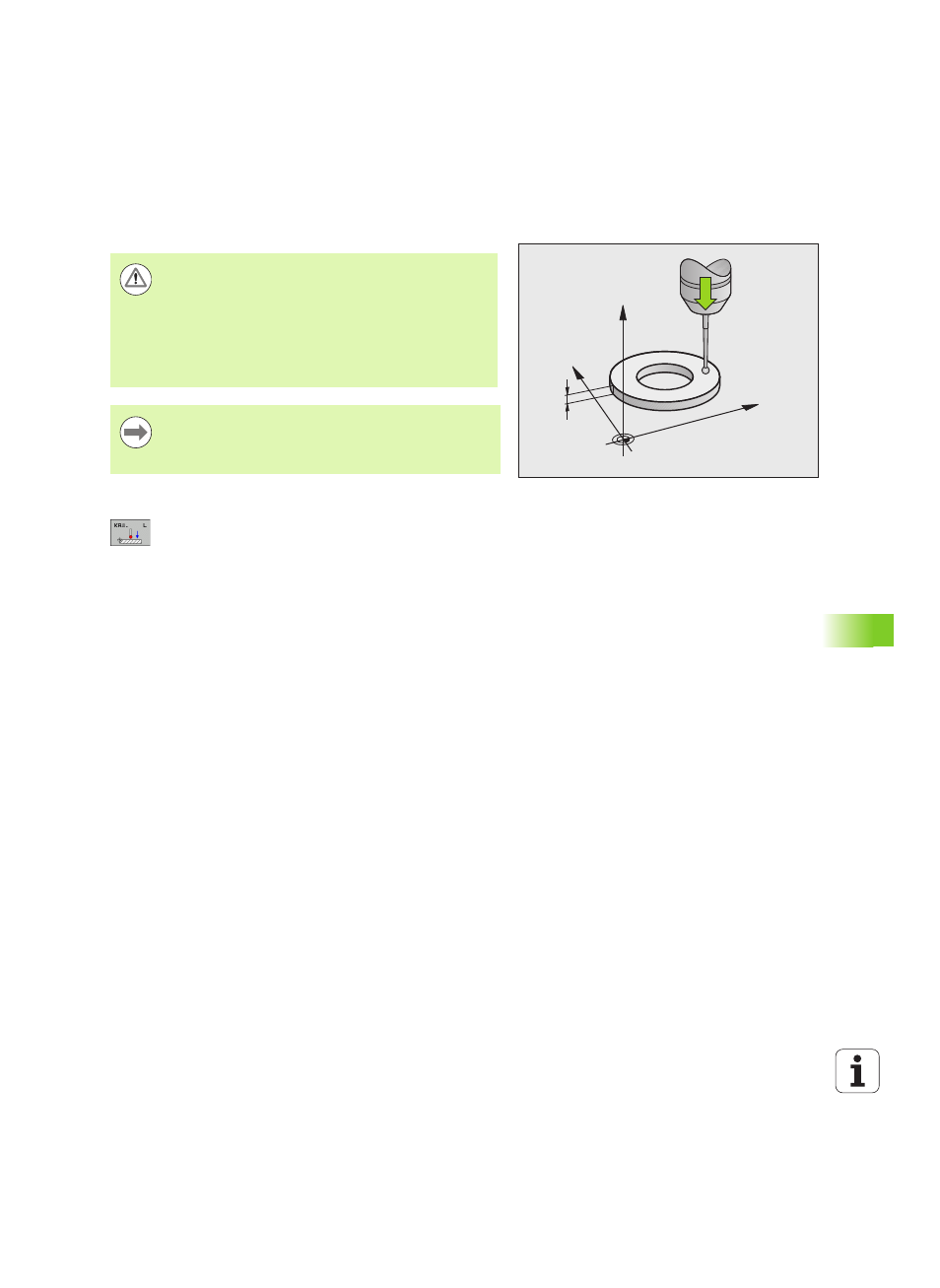

Калибровка рабочей длины
U
Назначьте точку привязки на оси шпинделя таким образом,
чтобы для стола станка действовало: Z=0.
U
Выберите функцию калибровки длины щупа:
нажмите Softkey ФУНКЦИЯ ОЩУПЫВАНИЯ и KAL.
L. ЧПУ выведет на экран окно меню с четырьмя
полями ввода
U
Введите ось инструмента (клавиша оси)
U
Точка привязки: введите высоту регулировочного
кольца
U
Рабочий радиус сферического наконечника и
Рабочую длину вводить не нужно
U
Установите измерительный щуп вплотную над
поверхностью регулировочного кольца
U
Если необходимо, измените направление
перемещения: выберите его с помощью Softkey
или клавиш со стрелками
U
Ощупывание поверхности: нажмите внешнюю
клавишу START
5
Y
X
Z
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
Если вы используете функции касания в наклоненной
плоскости обработки, то вы должны установить 3D-
ROT в Активное состояние для ручного и
автоматического режима работы.
Рабочая длина измерительного щупа всегда
отсчитывается от точки привязки инструмента. Как
правило, производитель станка устанавливает точку
привязки инструмента на переднем конце шпинделя.
