HEIDENHAIN TNC 320
163
6.3
Вх
од
в
ко
н
тур
и
вых
о
д
из
ко
н
тур
а
Конечная точка
Условия для выбора конечной точки:
Подвод без опасности столкновения
Вблизи последней точки контура
Вероятность повреждения контура исключается: оптимальная
конечная точка лежит на продолжении траектории инструмента
для обработки последнего элемента контура
Пример

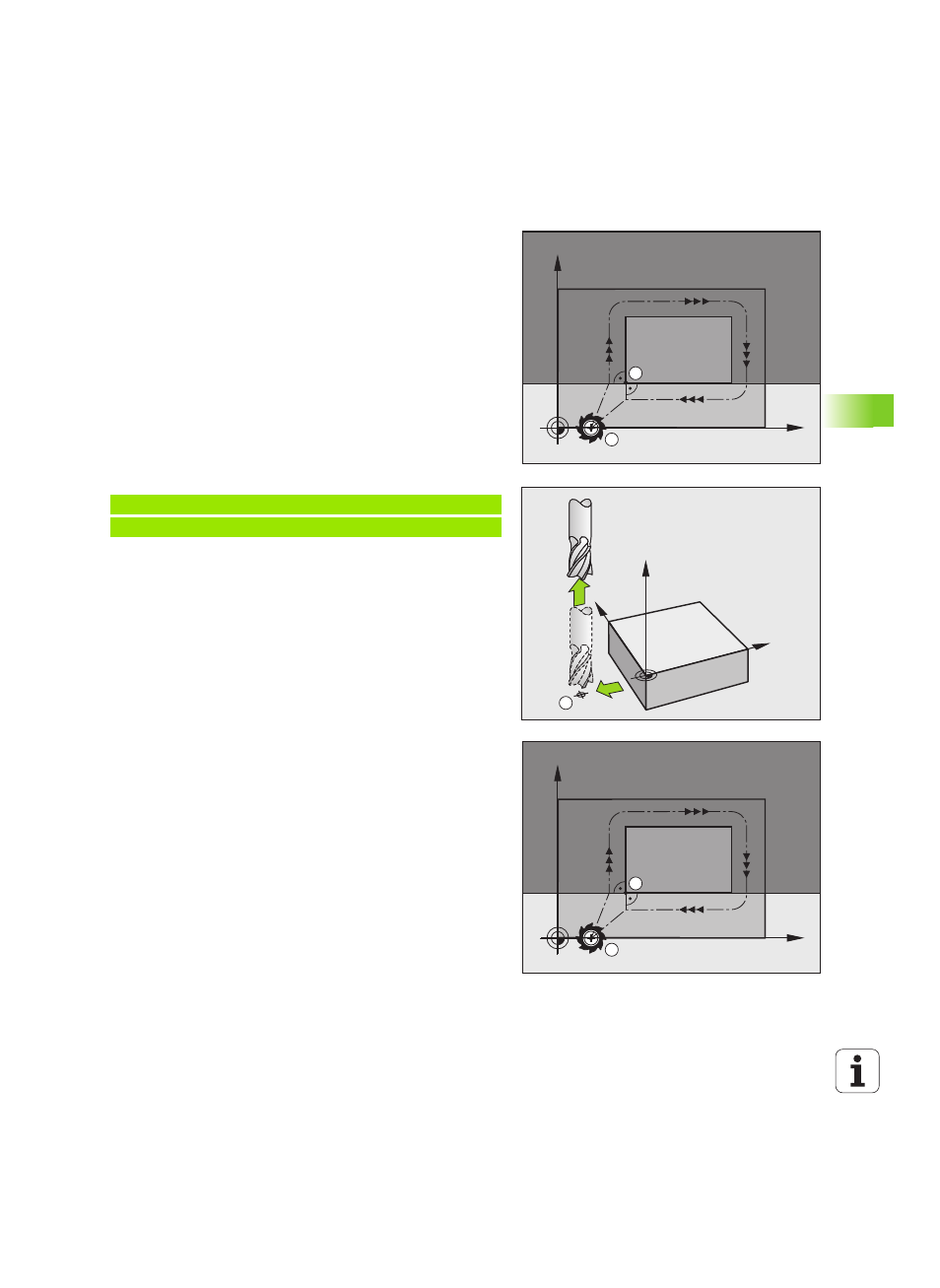

Рисунок справа вверху: при подводе к конечной точке контур
повреждается, если конечная точка задана в темно-серой
области.
Выход из конечной точки на оси шпинделя:
При выходе из конечной точки ось шпинделя следует
программировать отдельно. См. рисунок справа в центре.
Примеры NC-кадров
Общая точка старта и конечная точка
Для получения общей точки старта и конечной точки не следует
программировать поправку на радиус.
Вероятность повреждения контура исключается: оптимальная
точка старта лежит между продолжениями траекторий
инструментов для обработки первого и последнего элементов
контура.
Пример
Рисунок справа вверху: при подводе к первой точке контура
контур повреждается, если конечная точка задана в
заштрихованной области.
X
Y
A
E
Y
X
Z
E
N50 G00 G40 X+60 Y+70 *
N60 Z+250 *
X
Y
A
E
