48
Первые шаги в работе с TNC 320
1.5
Наладка
инстр
умента

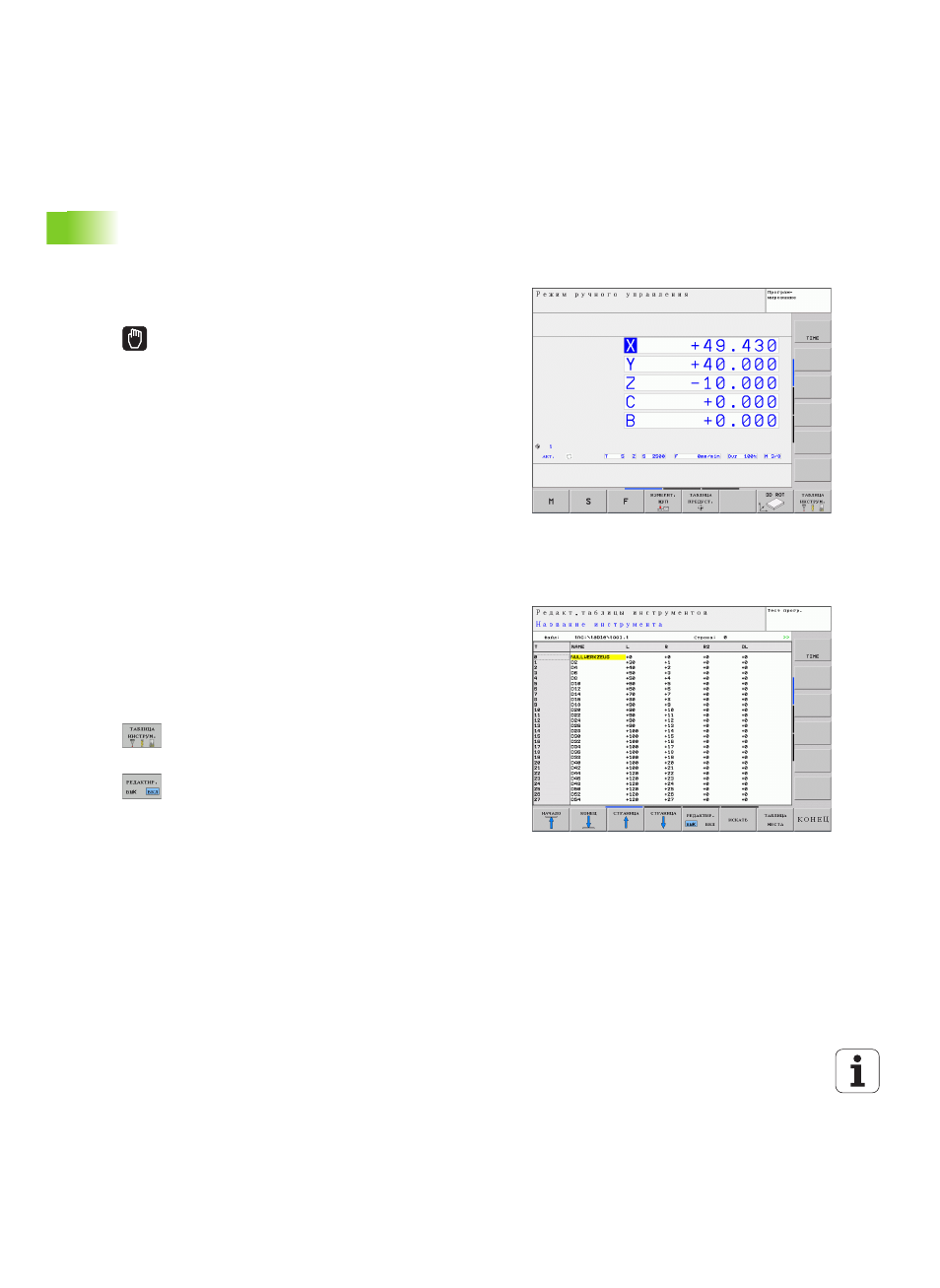

1.5 Наладка инструмента
Правильный выбор режима работы
Выполните наладку инструмента в режиме работы Ручное
управление:
U
Нажмите кнопку режимов работы: ЧПУ перейдет в
ручной режим работы
Подробная информация по данной теме
Режимы работы ЧПУ: Смотри „Режимы работы”, страница 60
Подготовка и измерение инструмента
U
Следует зажать необходимые инструменты в соответствующих
зажимных патронах
U
При измерении с помощью внешнего прибора для настройки
инструмента: измерьте инструмент, запишите длину и радиус
или введите их непосредственно в систему станка с помощью
программы передачи данных
U
При измерении на станке: загрузите инструмент в устройство
смены инструмента (смотри страница 49)
Таблица инструмента TOOL.T
В таблице инструментов TOOL.T (хранится на жестком диске в
TNC:\TABLE\) вы можете сохранять в памяти данные об
инструментах, такие как длина и радиус, а также индивидуальные
параметры каждого конкретного инструмента, которые требуются
ЧПУ для выполнения разнообразных функций.
Для ввода данных об инструменте в таблицу инструментов
TOOL.T выполните действия в следующем порядке:
U
Отображение таблицы инструмента: ЧПУ
отображает таблицу инструмента в форме
таблицы
U
Редактирование таблицы инструмента:
установите клавишу Softkey РЕДАКТИРОВАНИЕ
на ВКЛ
U
Перемещаясь вниз или вверх с помощью клавиш
со стрелками, выберите номер инструмента,
который необходимо изменить
U
Перемещаясь вправо или влево с помощью
клавиш со стрелками, выберите данные
инструментов, которые необходимо изменить
U
Выход из таблицы инструмента: нажмите кнопку
END
Подробная информация по данной теме
Режимы работы ЧПУ: Смотри „Режимы работы”, страница 60
Работа с таблицей инструмента: Смотри „Ввод данных
