6.5
Движ
ение
по
траект
ории
–
по
лярные
к
оор
динаты

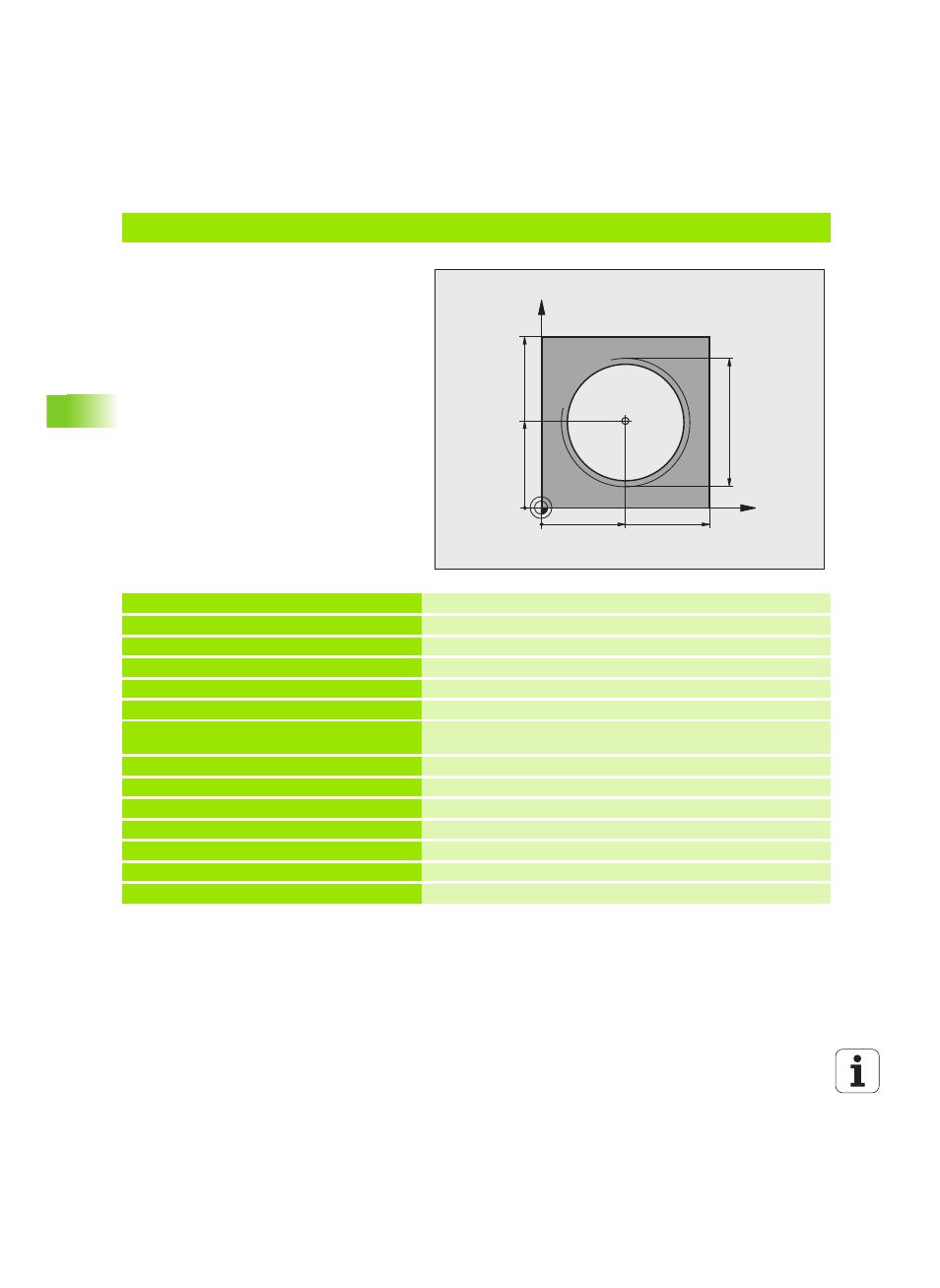

Пример: спираль
%HELIX G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Определение заготовки
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S1400 *
Вызов инструмента
N40 G00 G40 G90 Z+250 *
Отвод инструмента
N50 X+50 Y+50 *
Предварительное позиционирование инструмента
N60 G29 *
Последняя запрограммированная позиция задается в качестве
полюса
N70 G01 Z-12,75 F1000 M3 *
Перемещение на глубину обработки
N80 G11 G41 R+32 H+180 F250 *
Подвод к первой точке контура
N90 G26 R2 *
Переход
N100 G13 G91 H+3240 Z+13,5 F200 *
Перемещение по спирали
N110 G27 R2 F500 *
Отвод по касательной дуге
N120 G01 G40 G90 X+50 Y+50 F1000 *
Отвод инструмента, конец программы
N130 G00 Z+250 M2 *
X
Y
50
50
CC
100
100
M64 x 1,5
