164
6.3
Вх
од
в
ко
н
тур
и
вых
о
д
из
ко
н
тур
а
Подвод и отвод по касательной дуге

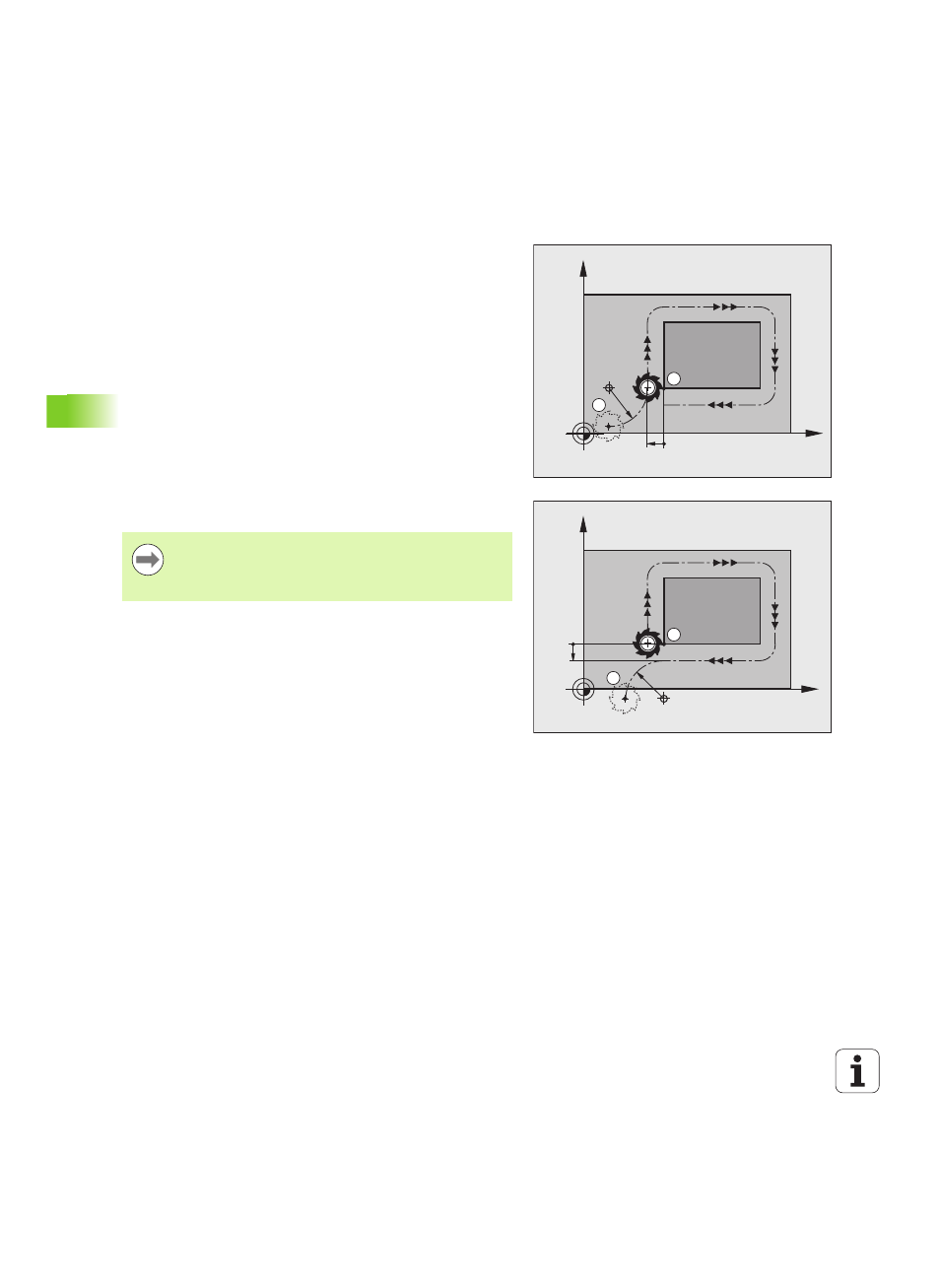

С помощью G26 (рисунок справа в центре) можно переместиться
к заготовке по касательной, а с помощью G27 (рисунок справа
внизу) - по касательной отойти от нее. Это позволяет избежать
появления следов выхода из материала.
Начальная и конечная точки
Точка старта и конечная точка находятся вблизи первой или
последней точки контура вне заготовки и программируются без
поправки на радиус.
Подвод
U G26 вводится после кадра, в котором запрограммирована
первая точка контура: это первый кадр с поправкой на радиус
G41/G42
Отвод
U G27 вводится после кадра, в котором запрограммирована
последняя точка контура: это последний кадр с поправкой на
радиус G41/G42
X
Y
A
R
S
G41
G40
X
Y
G41
G40
E
R
B
Радиус для G26 и G27 следует выбрать так, чтобы
система ЧПУ могла создать круговую траекторию
между точкой старта и первой точкой контура, а также
между последней точкой контура и конечной точкой.
