382 Тест программы и отработка программы
14.1
Гр
аф
и
ка
Обзор: виды
В режимах "Отработка программы" и "Тест программы" система
ЧПУ отображает следующие клавиши Softkey:
Ограничение во время выполнения программы

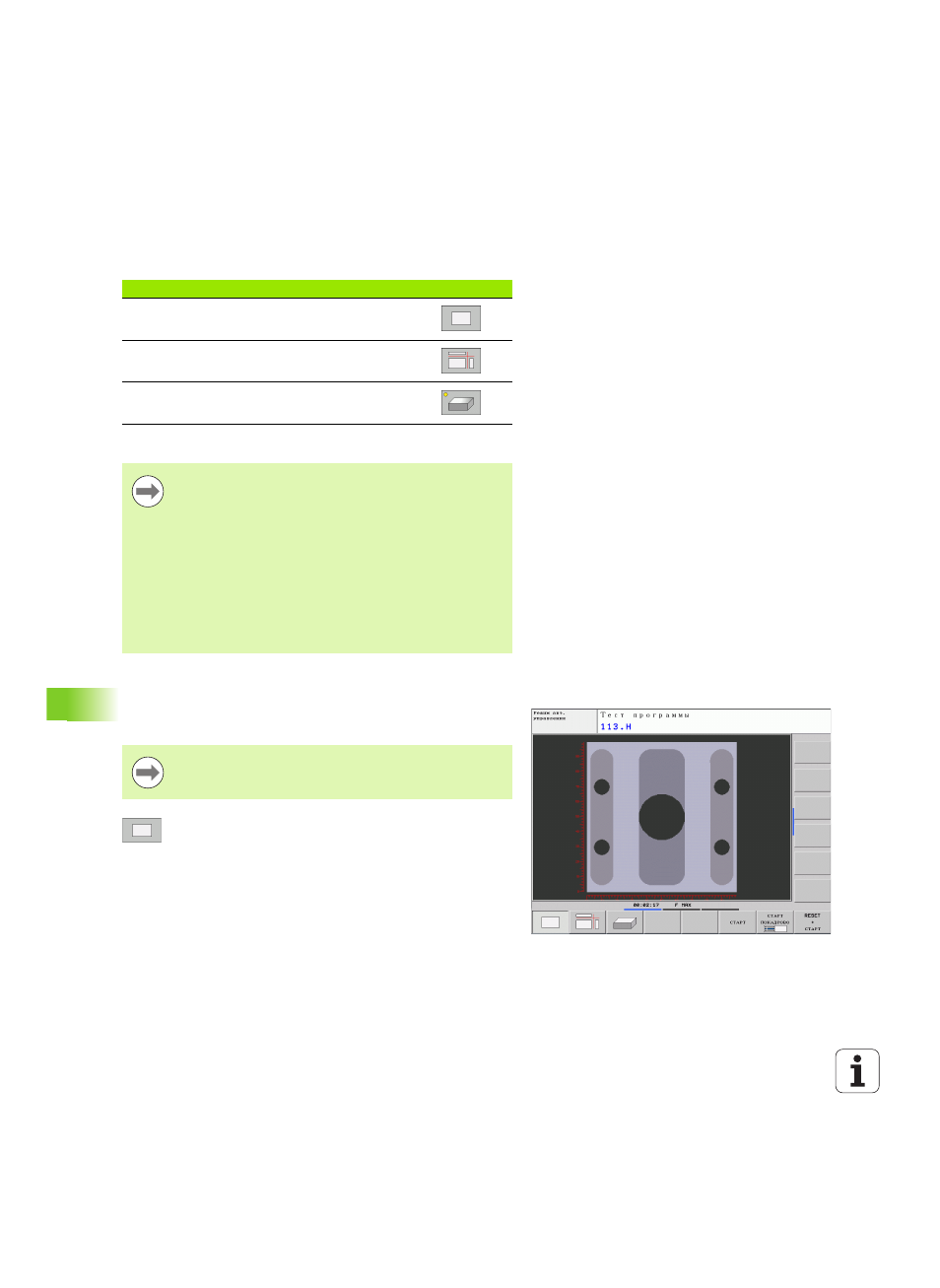

Вид сверху
Графическое моделирование при данном виде графического
представления происходит наиболее быстро.
U Выберите вид сверху нажатием клавиши Softkey
U Для отображения глубины в этом виде графики
действительно следующее: чем глубже, тем
темнее
Вид Softkey
Вид сверху
Изображение в 3 плоскостях
Трехмерное изображение
Синхронное графическое отображение обработки
невозможно, если процессор ЧПУ уже загружен
сложными задачами обработки или обработкой
поверхностей большой площади. Пример: строчное
фрезерование всей заготовки большим инструментом.
Система ЧПУ прекращает отображать графику и
выводит текст ОШИБКА в окне графики. Тем не
менее, выполнение обработки продолжается.
ЧПУ не отображает графически многоосевую
обработку в графике отработки программы во время
отработки. В таких случаях в окне графики возникает
сообщение об ошибке Ось невозможно отобразить.
Если ваш станок снабжен мышью, то можно, установив
курсор мыши на любую часть заготовки, считывать в
строке состояния значение глубины в этом месте.
