HEIDENHAIN TNC 320 269
8.12
Примеры
программиров
ания

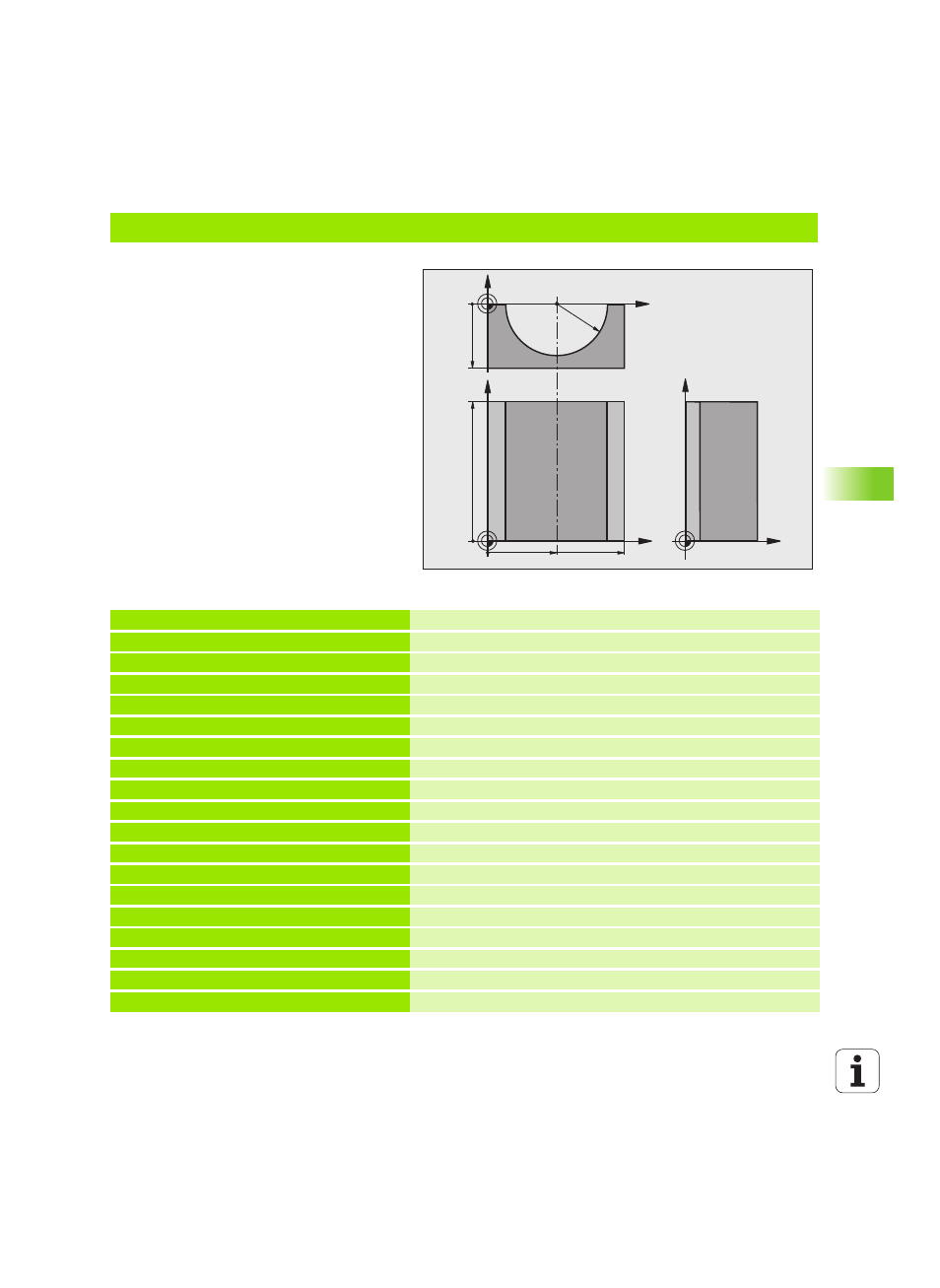

Пример: цилиндр вогнутый, выполненный с помощью радиусной фрезы
Отработка программы
„ Программа работает только с радиусной
фрезой, длина инструмента принята
относительно центра наконечника щупа
„ Контур цилиндра выстраивается из большого
количества небольших отрезков прямой
(определяемых через Q13). Чем больше
определено шагов резки, тем более
сглаженным будет контур.
„ Цилиндр фрезеруется продольной резкой
(здесь: параллельно к Y-оси)
„ Направление фрезерования определяется
стартовым углом и конечным углом в
пространстве:
Направление обработки по часовой стрелке:
Стартовый угол > Конечный угол
Направление обработки против часовой
стрелки:
Стартовый угол < Конечный угол
„ Радиус инструмента корректируется
автоматически
%ZYLIN G71 *
N10 D00 Q1 P01 +50 * Центр X-оси
N20 D00 Q2 P01 +0 * Центр Y-оси
N30 D00 Q3 P01 +0 * Центр Z-оси
N40 D00 Q4 P01 +90 * Начальный угол в пространстве (плоскость Z/X)
N50 D00 Q5 P01 +270 * Конечный угол в пространстве (плоскость Z/X)
N60 D00 Q6 P01 +40 * Радиус цилиндра
N70 D00 Q7 P01 +100 * Длина цилиндра
N80 D00 Q8 P01 +0 * Угловое положение на плоскости X/Y
N90 D00 Q10 P01 +5 * Припуск на радиус цилиндра
N100 D00 Q11 P01 +250 * Подача на врезание
N110 D00 Q12 P01 +400 * Подача фрезерования
N120 D00 Q13 P01 +90 * Количество проходов резки
N130 G30 G17 X+0 Y+0 Z-50 * Определение заготовки
N140 G31 G90 X+100 Y+100 Z+0 *
N150 T1 G17 S4000 * Вызов инструмента
N160 G00 G40 G90 Z+250 * Отвод инструмента
N170 L10,0 * Вызов обработки
N180 D00 Q10 P01 +0 * Сброс припуска
X
Y
50 100
100
Z
Y
X
Z
-50
R40
