78 Программирование: основы, управление файлами
3.1
Основные
по
л
о
ж
е
ния

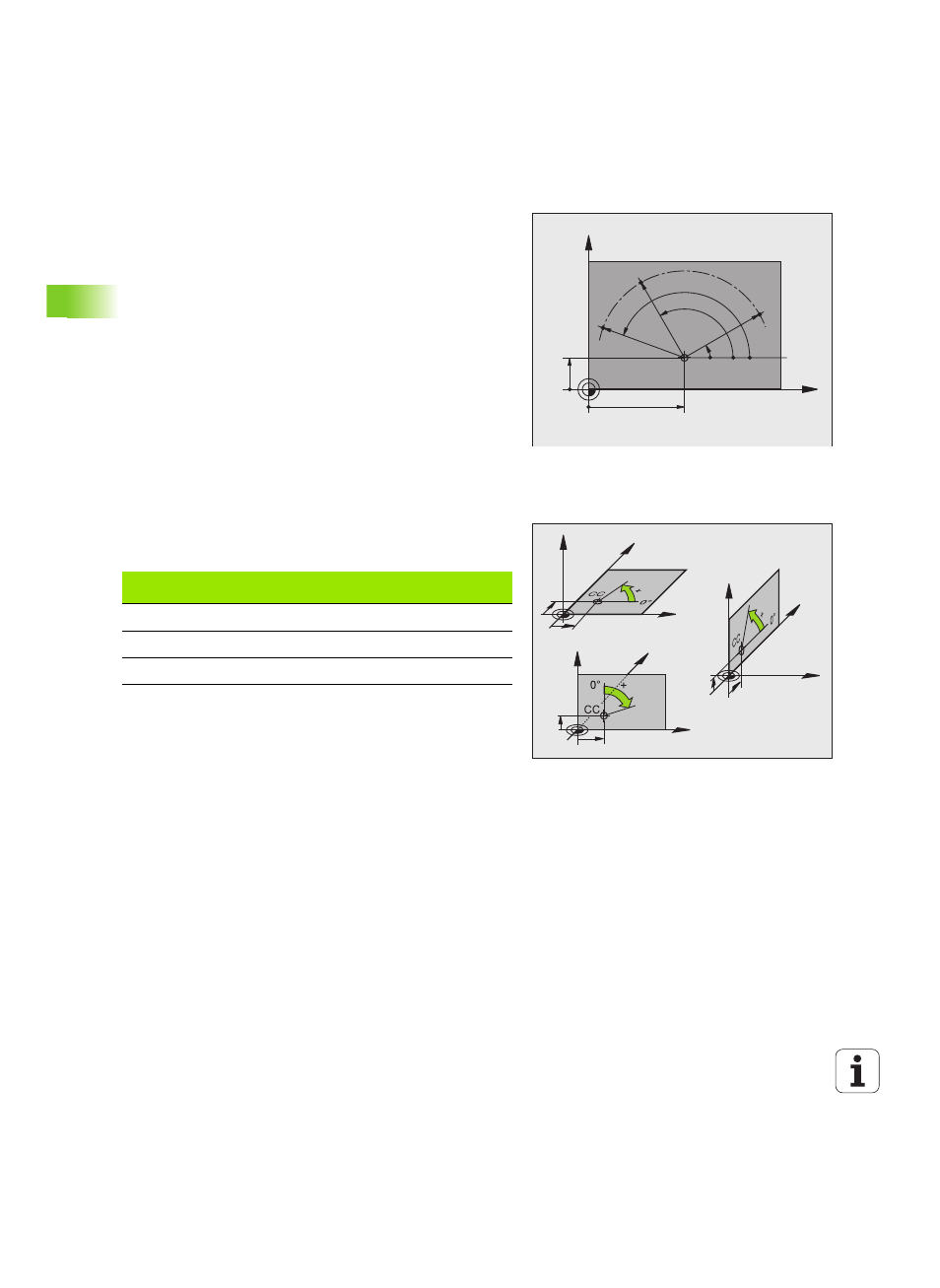

Полярные координаты
Если размеры на чертеже указаны в декартовой системе
координат, программа обработки также составляется с
применением декартовой системы координат. Для заготовок с
круговыми траекториями или при наличии данных об углах во
многих случаях проще определять позиции с помощью полярных
координат.
В отличие от декартовых координат X, Y и Z полярные координаты
описывают положения только на плоскости. Полярные
координаты имеют нулевую точку на полюсе CC (CC = circle
centre; англ. центр окружности). Таким образом, положение на
плоскости однозначно определяется с помощью следующих
данных:
„ радиус полярных координат: расстояние от полюса CC до точки
„ угол полярных координат: угол между базовой осью угла и
отрезком, соединяющим полюс CC с точкой
Определение полюса и базовой оси угла
Полюс определяется двумя координатами в декартовой системе
координат на одной из трех плоскостей. Кроме того, при этом
базовая ось угла однозначно присваивается углу полярных
координат H.
X
Y
0°
30
10
CC
R
H
H
R
R
H
X
Z
Y
X
Z
Y
X
Z
Y
I
J
K
K
J
I
Координаты полюса
(плоскость)
Базовая ось угла
X/Y +X
Y/Z +Y
Z/X +Z
