Пример для станка с круглым столом C и поворотным столом A.
Запрограммированная функция: PLANE SPATIAL SPA+0 SPB+45
SPC+0
Выбор типа преобразования (ввод в качестве опции)

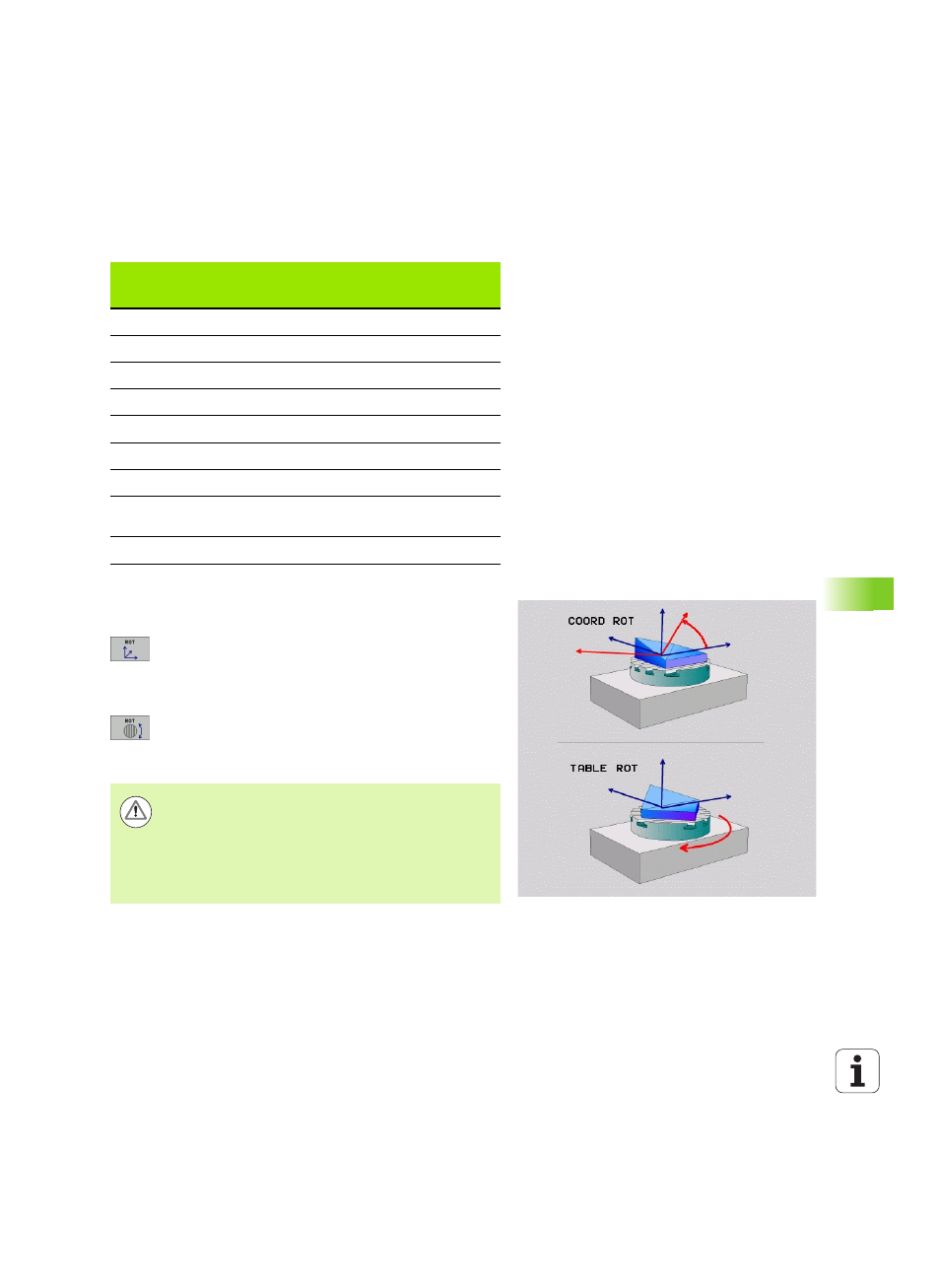

Для станков с круглым столом C существует функция, при помощи
которой можно задать тип преобразования:
U COORD ROT задает поворот только системы
координат на определенный угол поворота при
помощи PLANE-функции. Круглый стол не
перемещается, компенсация поворота
осуществляется математически
U TABLE ROT задает позиционирование круглого
стола на определенный угол поворота при
помощи PLANE-функции. Компенсация
осуществляется путем вращения заготовки
Конечный
выключатель
Начальная
позиция
SEQ
Результат
перемещения
осей
Отсутствует A+0, C+0 не прогр. A+45, C+90
Отсутствует A+0, C+0 + A+45, C+90
Отсутствует A+0, C+0 – A–45, C–90
Отсутствует A+0, C–105 не прогр. A–45, C–90
Отсутствует A+0, C–105 + A+45, C+90
Отсутствует A+0, C–105 – A–45, C–90
–90 < A < +10 A+0, C+0 не прогр. A–45, C–90
–90 < A < +10 A+0, C+0 + Сообщение об
ошибке
Отсутствует A+0, C-135 + A+45, C+90
При использовании функции PLANE AXIAL функции
COORD ROT и TABLE ROT не имеют каких-либо
функций.
Если функция TABLE ROT используется в сочетании с
разворотом плоскости обработки и углом поворота 0,
ЧПУ поворачивает стол на угол, определенный для
разворота плоскости обработки.
