Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 55x-05) ISO programming
Страница 366
366
Ручное управление и наладка
12.8
Задание
к
оор
динат
то
ч
ки
прив
язки
с
по
м
ощью
тре
хмерног
о
из
мерительног
о
щупа

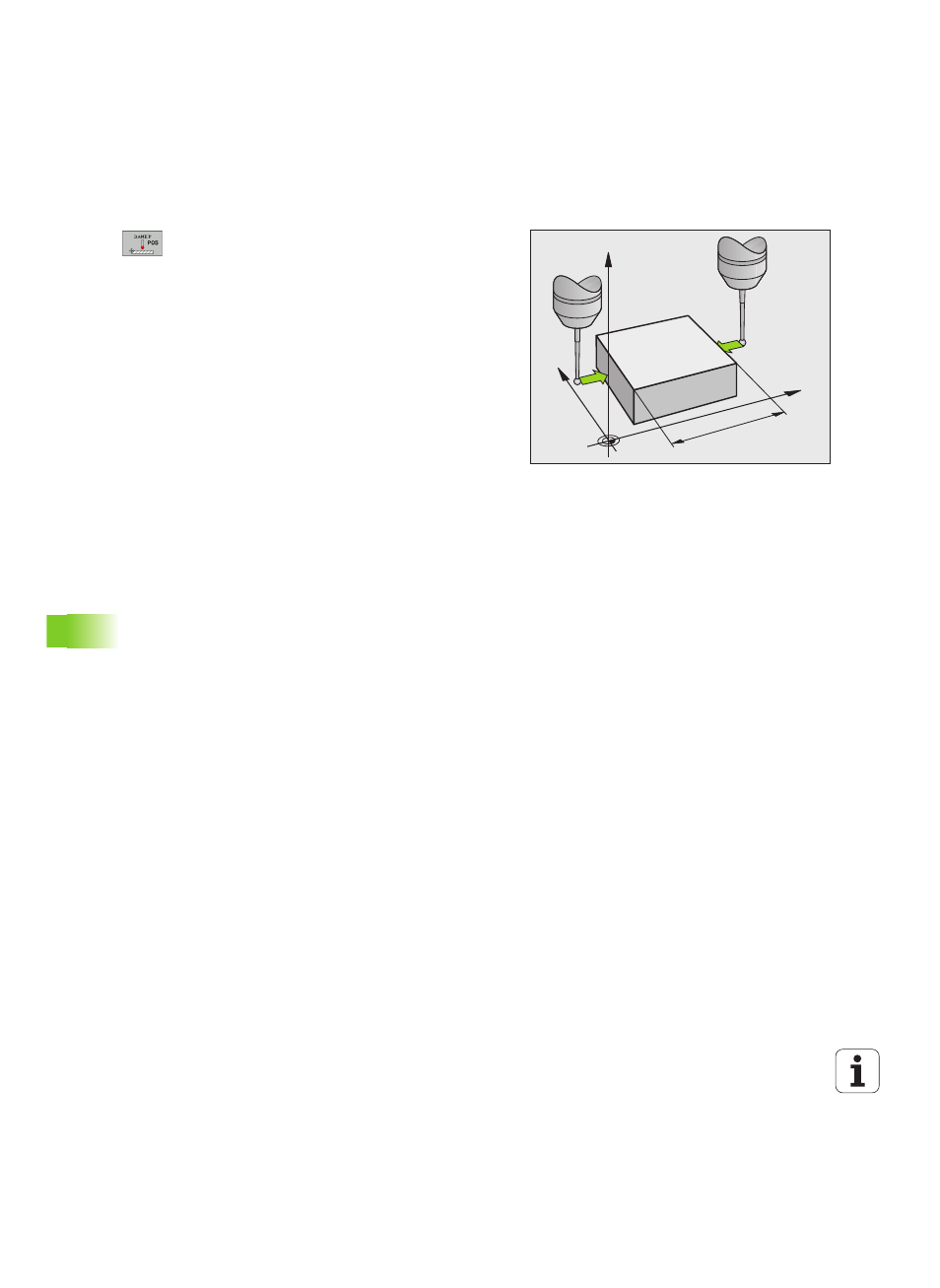

Определение размеров заготовки
U
Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ POS
U
Позиционируйте измерительный щуп вблизи
первой точки ощупывания A
U
Выберите направление ощупывания с помощью
Softkey
U
Ощупывание: нажмите внешнюю кнопку START
U
Запишите указанное в качестве точки привязки
значение (только в том случае, если заданная
ранее точка привязки остается действительной)
U
Точка привязки: введите „0“
U
Прервите диалог: нажмите клавишу END
U
Повторный выбор функции ощупывания: нажмите
Softkey ОЩУПЫВАНИЕ POS
U
Позиционируйте измерительный щуп вблизи
второй точки ощупывания B
U
Выберите направление ощупывания с помощью
Softkey: та же ось, но направление,
противоположное тому, которое было задано при
первом ощупывании.
U
Ощупывание: нажмите внешнюю кнопку START
В индикации точки привязки указано расстояние между двумя
точками на оси координат.
Снова назначьте для индикации позиции значения,
действовавшие до измерения длины
U
Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ POS
U
Выполните повторное ощупывание в первой точке ощупывания
U
Назначьте для точки привязки записанное значение
U
Прервите диалог: нажмите клавишу END
Измерение угла
С помощью трехмерного измерительного щупа можно определить
угол на плоскости обработки. Измеряется
угол между опорной осью угла и кромкой заготовки или
угол между двумя кромками
Измеренный угол отображается в виде значения, составляющего
не более 90°.
Y
X
Z
A
B
l
