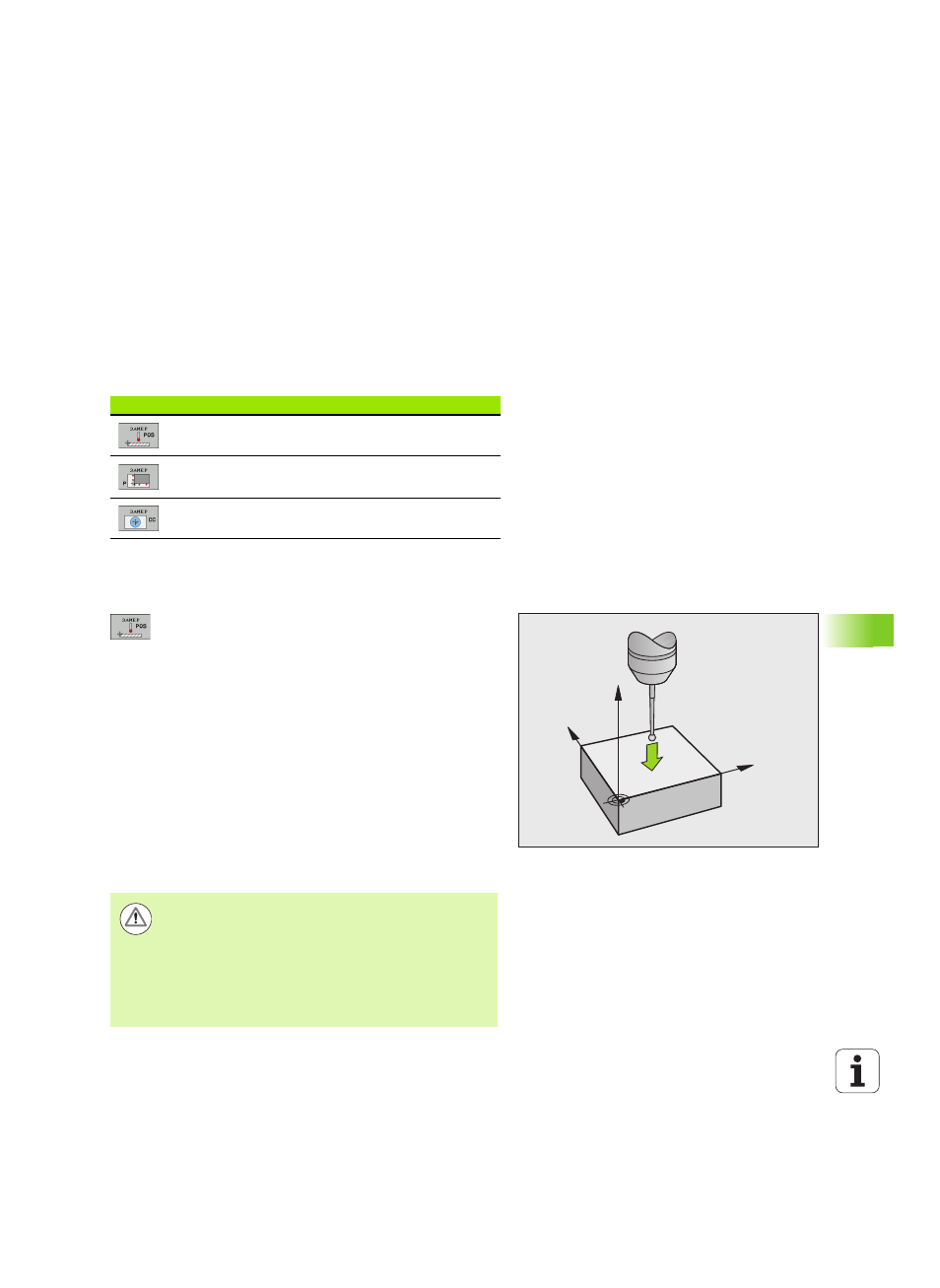

12.8 Задание координат точки
привязки с помощью
трехмерного измерительного
щупа
Обзор
Функции назначения координат точки привязки на выровненной
заготовке выбираются при помощи следующих клавиш Softkey:
Установка координат точки привязки на
произвольной оси
U
Выбор функции ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ POS
U
Позиционируйте измерительный щуп вблизи точки
ощупывания
U
Выберите направление ощупывания и
одновременно ось, для которой назначается точка
привязки, например, Z в направлении Z –
ощупывание: выберите с помощью Softkey
U
Ощупывание: нажмите внешнюю кнопку START
U
Точка привязки: введите заданные координаты,
нажмите Softkey УСТ. ТОЧКУ ПРИВЯЗКИ, смотри
„Запись результатов измерения из циклов
измерительного щупа в таблицу нулевых точек”,
U
Завершение функции ощупывания: нажмите
кнопку END
Softkey
Функция
Страница
Назначение координат точки
привязки на произвольной оси
Установка угла в качестве точки
привязки
Установка центра окружности в
качестве точки привязки
Y
X
Z
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
Если вы используете функции касания в наклоненной
плоскости обработки, то вы должны установить 3D-
ROT в Активное состояние для ручного и
автоматического режима работы.
