8.12
Примеры
программиров
ания
8.12 Примеры программирования

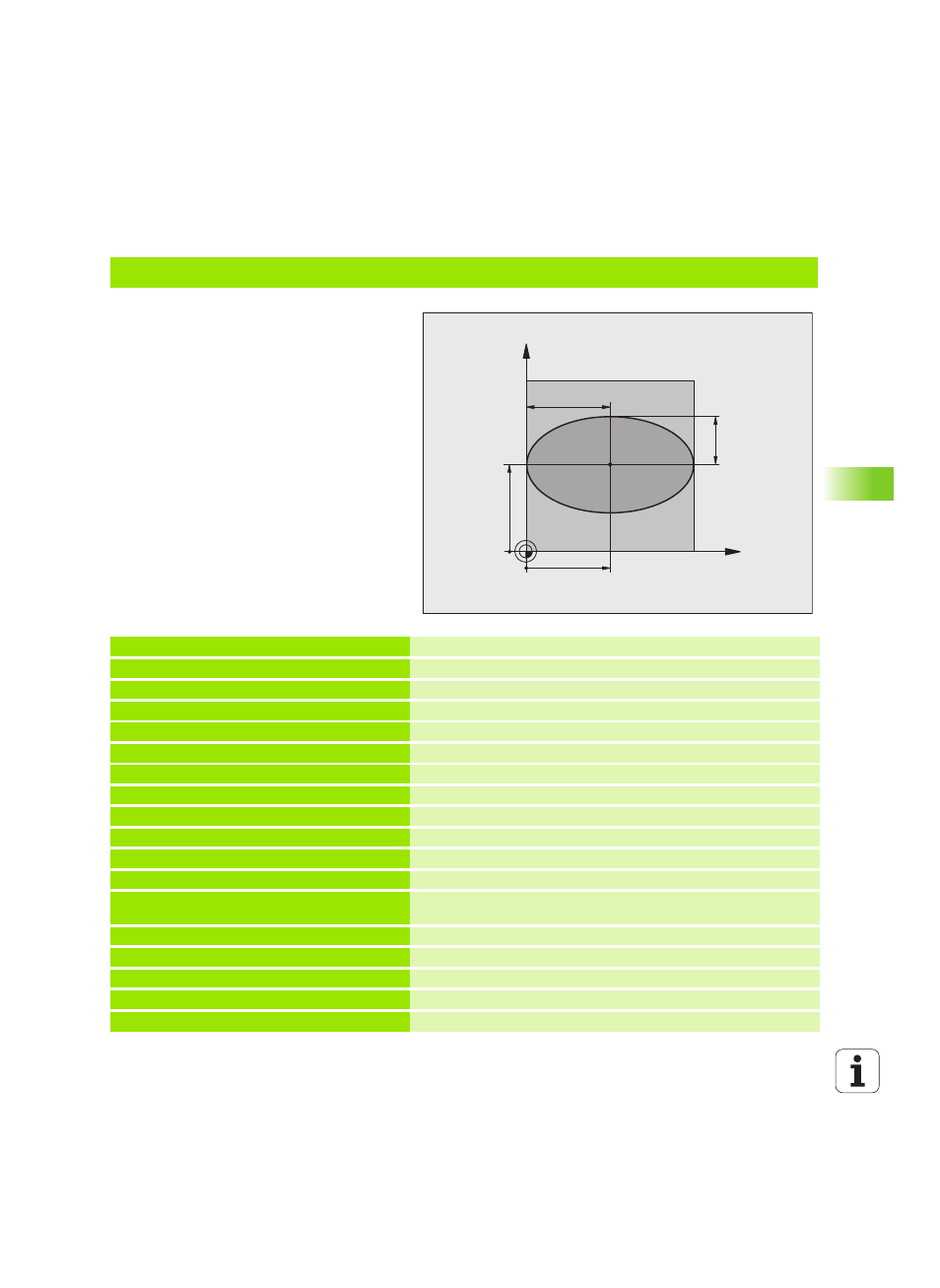

Пример: эллипс
Отработка программы
Контур эллипса состоит из большого
количества небольшихотрезков прямой
(определяемых в Q7). Чем больше расчетных
шагов установлено, тем более сглаженным
будет контур.
Направление фрезерования
устанавливается при помощи стартового и
конечного угла на поверхности:
Направление обработки по часовой стрелке:
Стартовый угол > Конечный угол
Направление обработки против часовой
стрелки:
Стартовый угол < Конечный угол
Радиус инструмента не учитывается
%ELLIPSE G71 *
N10 D00 Q1 P01 +50 *
Центр X-оси
N20 D00 Q2 P01 +50 *
Центр Y-оси
N30 D00 Q3 P01 +50 *
Полуось X
N40 D00 Q4 P01 +30 *
Полуось Y
N50 D00 Q5 P01 +0 *
Стартовый угол на плоскости
N60 D00 Q6 P01 +360 *
Конечный угол на плоскости
N70 D00 Q7 P01 +40 *
Количество расчетных шагов
N80 D00 Q8 P01 +30 *
Угловое положение эллипса
N90 D00 Q9 P01 +5 *
Глубина фрезерования
N100 D00 Q10 P01 +100 *
Подача на глубину
N110 D00 Q11 P01 +350 *
Подача фрезерования
N120 D00 Q12 P01 +2 *
Безопасное расстояние для предварительного
позиционирования
N130 G30 G17 X+0 Y+0 Z-20 *
Определение заготовки
N140 G31 G90 X+100 Y+100 Z+0 *
N150 T1 G17 S4000 *
Вызов инструмента
N160 G00 G40 G90 Z+250 *
Отвод инструмента
N170 L10,0 *
Вызов обработки
X
Y
50
50
30
50
