HEIDENHAIN TNC 320

77

3.1

Основные

по

л

о

ж

е

ния

Система привязки фрезерных станков

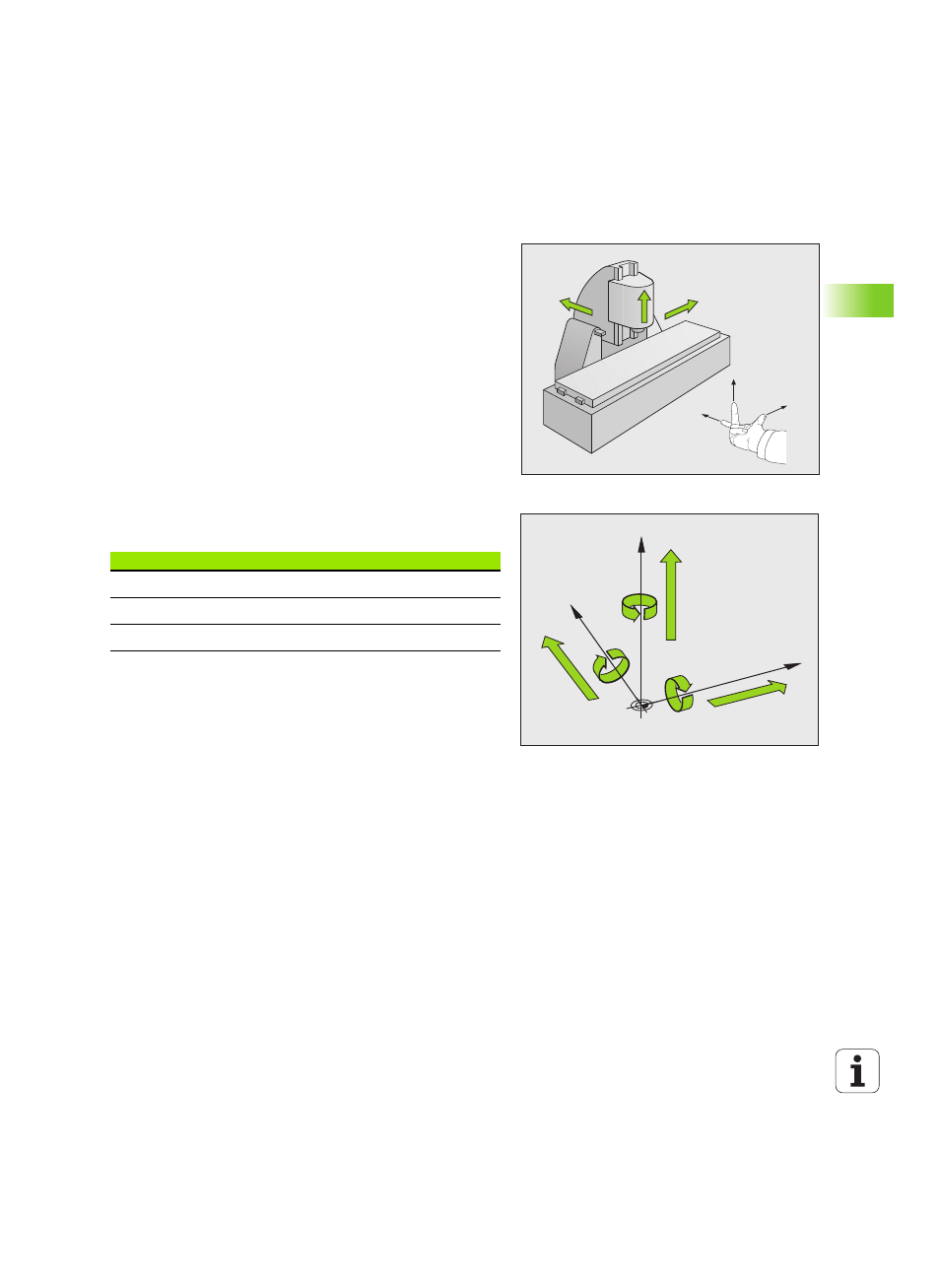

При обработке заготовки на фрезерном станке в общем случае

применяется декартова система координат. На рисунке справа

показана связь между декартовой системой координат и осями

станка. Правило правой руки служит ориентиром, облегчающим

запоминание: если средний палец указывает направление оси

инструмента от заготовки к инструменту, то он показывает

направление Z+, большой палец - направление X+, а

указательный - направление Y+.

TNC 320 может управлять опционально 5 осями. Кроме главных

осей X, Y и Z существуют параллельные дополнительные оси U,

V и W. Оси вращения обозначаются буквами A, B и C. На рисунке

справа внизу показана связь дополнительных осей или осей

вращения с главными осями.

Обозначение осей на фрезерных станках

Оси X, Y и Z на вашем фрезерном станке также обозначаются как

ось инструмента, главная ось (1-я ось) и вспомогательная ось (2-

я ось). Расположение оси инструмента определяется

взаимосвязью между главной и вспомогательной осью.

+X

+Y

+Z

+X

+Z

+Y

W+

C+

B+

V+

A+

U+

Y

X

Z

Ось инструмента

Главная ось

Вспомогательная ось

X

Y

Z

Y

Z

X

Z

X

Y
