HEIDENHAIN TNC 320 201
7.6
Примеры
программиров
ания

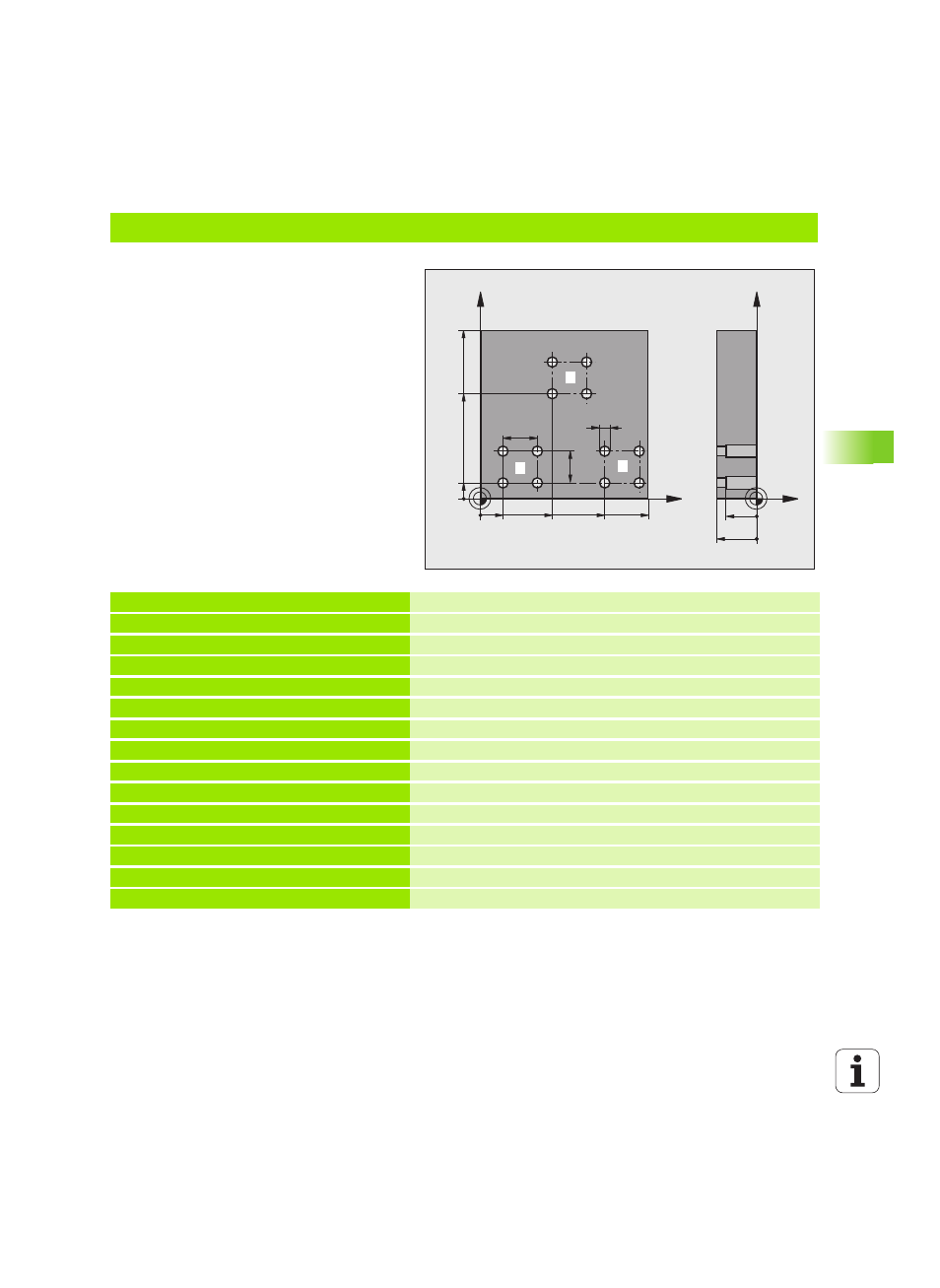

Пример: группа отверстий, выполняемая несколькими инструментами
Выполнение программы
„ Программирование циклов обработки в
главной программе
„ Вызов полного плана сверления
(подпрограмма1)
„ Подвод к группе отверстий в подпрограмме 1,
вызов группы отверстий (подпрограмма 2)
„ Один раз запрограммируйте группу
отверстий в подпрограмме 2
%UP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S5000 * Вызов инструмента: центровое сверло
N40 G00 G40 G90 Z+250 * Отвод инструмента
N50 G200 СВЕРЛЕНИЕ Определение цикла "Центровка"
Q200=2 ;БЕЗОП. РАССТ.
Q201=-3 ;ГЛУБИНА
Q206=250 ;F ВРЕЗАНИЕ
Q202=3 ;ГЛУБИНА ВРЕЗАНИЯ
Q210=0 ;F-ВРЕМЯ НАВЕРХУ
Q203=+0 ;КООРД. ПОВЕРХ.
Q204=10 ;2 БЕЗОП. РАССТ.
Q211=0.2 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
N60 L1,0 * Вызов подпрограммы 1 для полного плана сверления
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1
2
3
