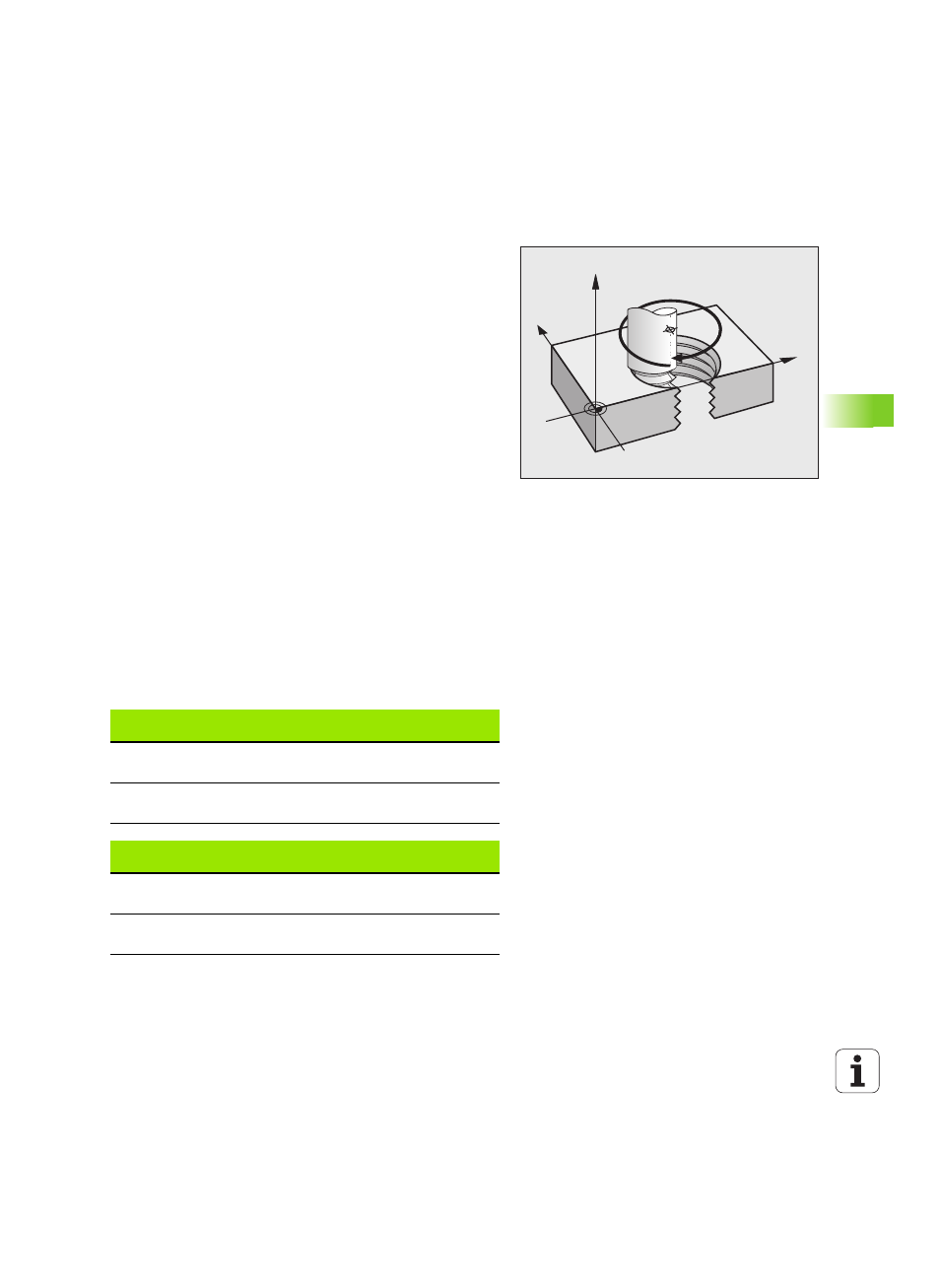

Винтовая линия (спираль)
Винтовая линия является суперпозицией прямолинейного
движения на круговое движение в перпендикулярной ему
плоскости. Круговая траектория программируется на главной
плоскости.
Движение по винтовой траектории можно программировать
только в полярных координатах.
Применение
Внутренняя и наружная резьба большого диаметра
Смазочные канавки
Расчет винтовой линии
Для программирования требуются инкрементальные данные
суммарного угла, под которым инструмент перемещается по
винтовой линии, и общая высота винтовой линии.
Для расчета фрезерования в направлении снизу вверх
действительны следующие данные:
Форма винтовой линии
В таблице показана взаимосвязь между рабочим направлением,
направлением вращения и поправкой на радиус для
определенных форм траектории.
Y
X
Z
CC
Количество витков n Витки резьбы + перебег витков в
начале и конце резьбы
Общая высота h
Шаг резьбы P x количество витков n
Инкрементальный
полный угол H
Количество витков x 360° + угол для
начала резьбы + угол для перебега резьбы
Начальная
координата Z
Шаг резьбы P x (витки резьбы + перебег в
начале резьбы)
Внутренняя
резьба
Направлениео
бработки
Направление
вращения
Поправка
нарадиус
правая
левая
Z+
Z+
G13
G12
G41
G42
правая
левая
Z–
Z–
G12
G13
G42
G41
Наружная
резьба
правая
левая
Z+
Z+
G13
G12
G42
G41
правая
левая
Z–
Z–
G12
G13
G41
G42
