Круговая траектория G16 с плавным
переходом
Инструмент перемещается по круговой траектории, плавно
переходящей из предыдущего элемента контура.
U Полярные координаты-радиус R: введите
расстояние конечной точки прямой до полюса I, J
U Полярные координаты-угол H: угловое положение
конечной точки круговой траектории

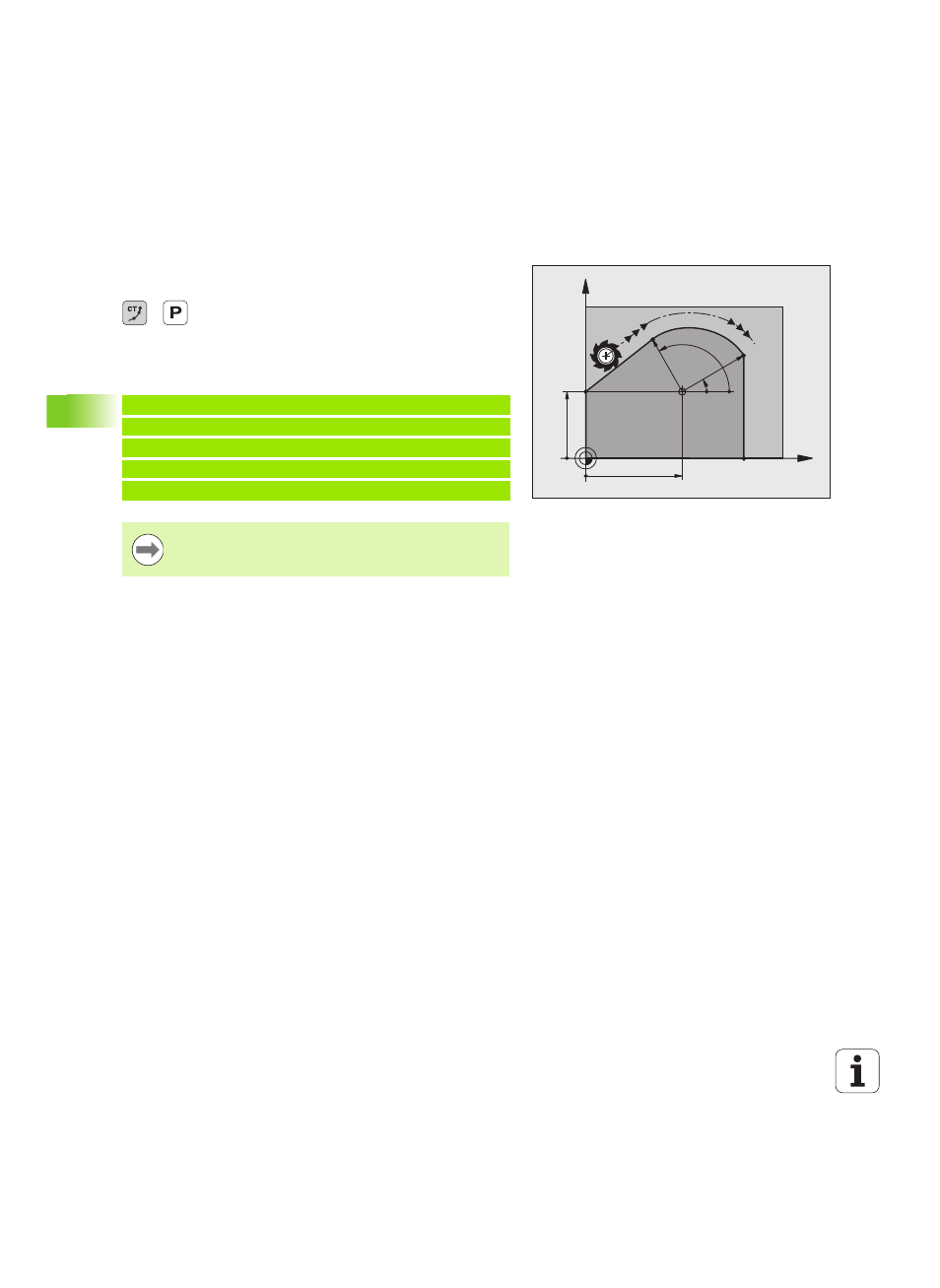

Примеры NC-кадров
X
Y
40
35
CC
30°
120°
R30 R25
N120 I+40 J+35 *
N130 G01 G42 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
Полюс не является центром окружности контура!
