170
6.4
Движ
ение
по
траект
ории
–
декар
товы
к
оор
динаты

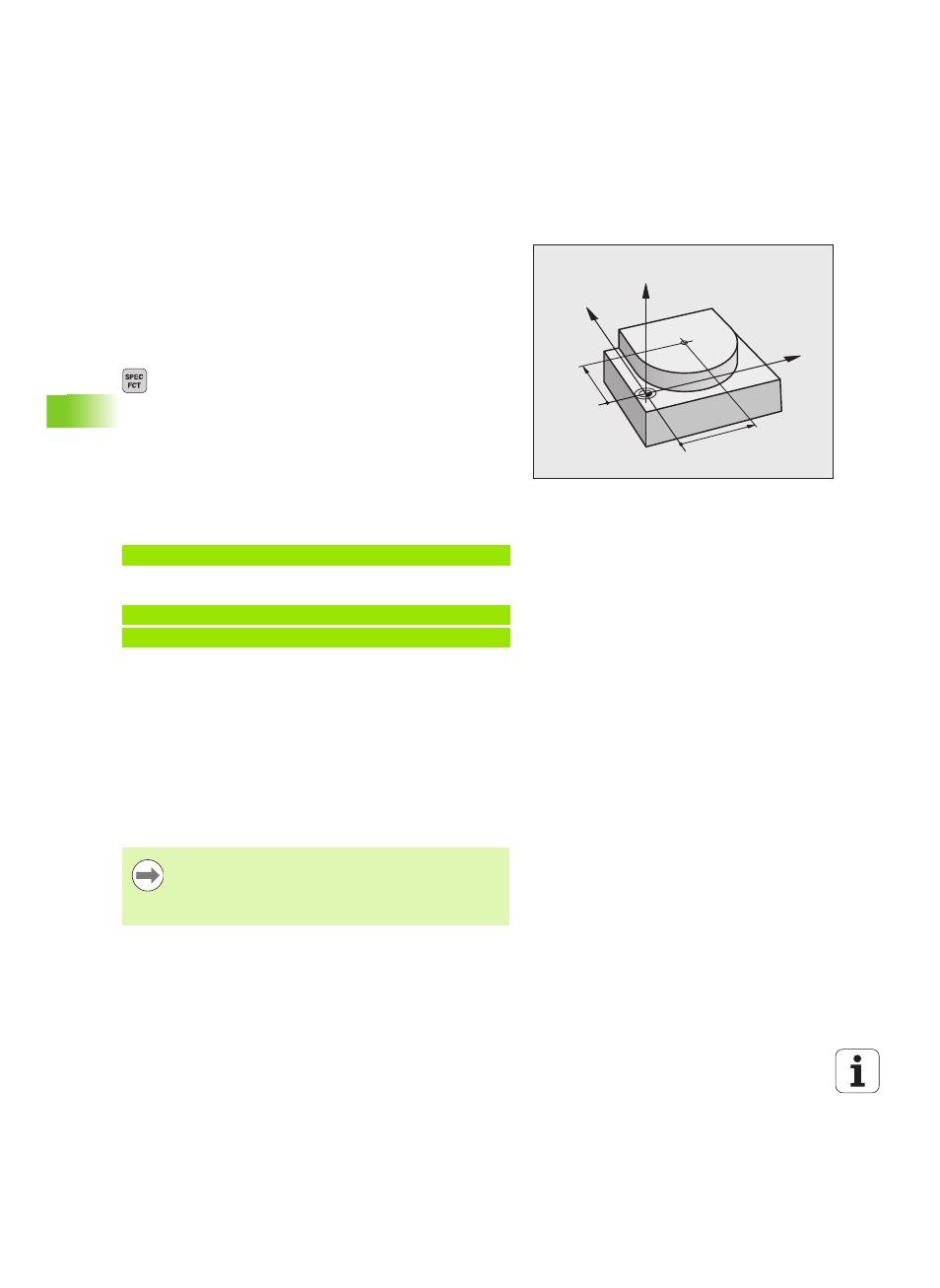

Центр окружности I, J
Центр окружности задается для круговых траекторий, ,
программируемых функциями G02, G03 или G05. Для этого
„ следует ввести декартовы координаты центра окружности на
плоскости обработки или
„ назначить последнюю запрограммированную позицию, или
„ назначить координаты клавишей "ПРИСВОЕНИЕ
ФАКТИЧЕСКОЙ ПОЗИЦИИ"
U Программирование центра окружности: нажмите
клавишу SPEC FCT
U Выберите Softkey ФУНКЦИИ ПРОГРАММ
U Выберите Softkey DIN/ISO
U Выберите Softkey I или J
U Ввод координат для центра окружности или
Для того, чтобы присвоить последнюю
вводившуюся позицию: G29
Примеры NC-кадров
или
Строки программы 10 и 11 не относятся к рисунку.
Срок действия
Координаты центра окружности сохраняются до того момента,
когда будет запрограммирован новый центр окружности. Центр
окружности можно задавать также для дополнительных осей U, V
и W.
Инкрементный ввод центра окружности
Координата центра окружности, введенная в приращениях,
всегда соотносится с последней запрограммированной позицией
инструмента.
CC
Z
Y
X
X
CC
Y
CC
N50 I+25 J+25 *
N10 G00 G40 X+25 Y+25 *
N20 G29 *
Положение центра окружности обозначается CC:
инструмент в эту позицию не перемещается.
Центр окружности является одновременно полюсом
для полярных координат.
