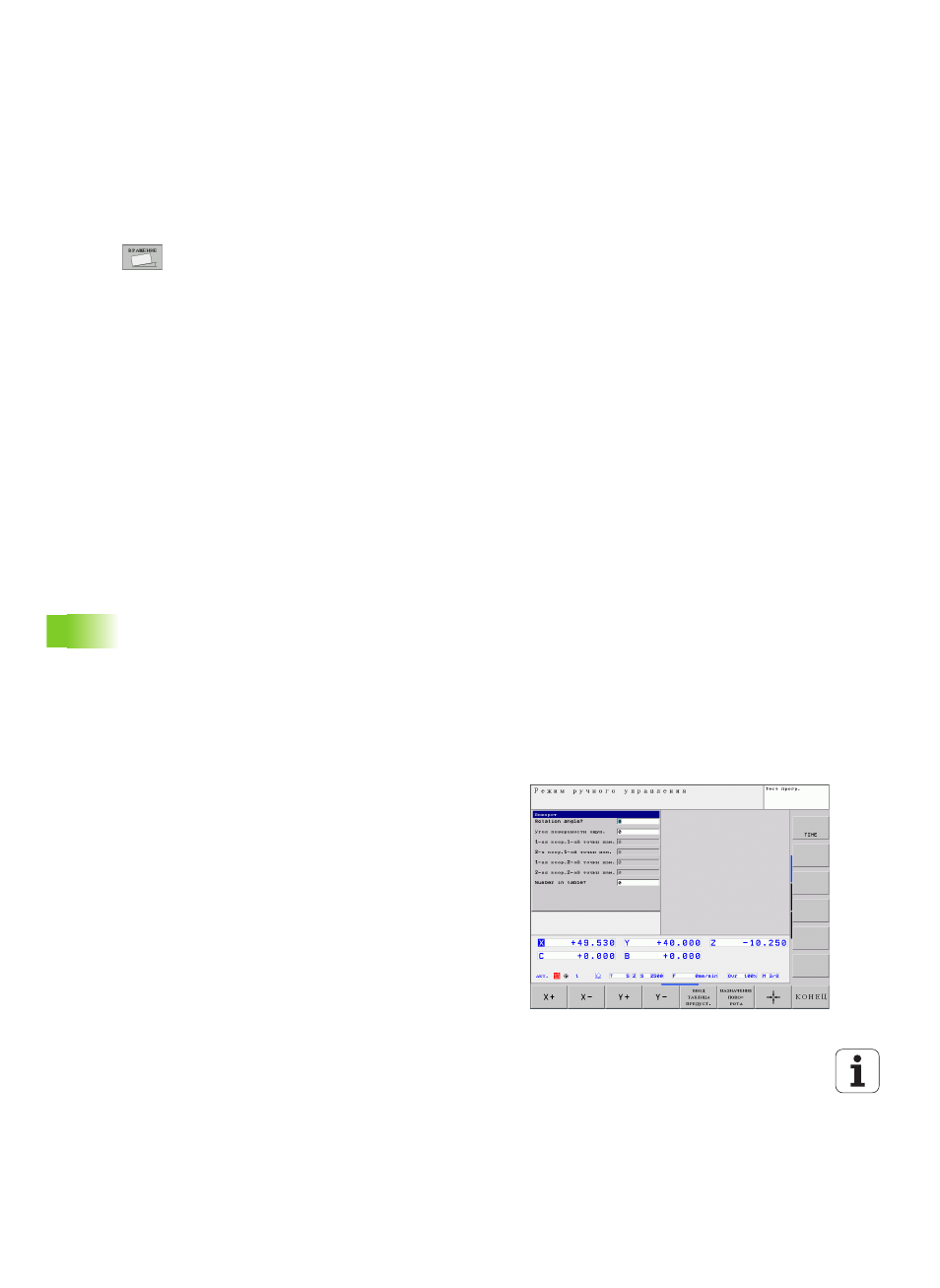

360 Ручное управление и наладка
12.7
Ко
мпенс
ация
нак
л
онног
о
по
л
о
ж
е
ния
за
го
то
в
ки
с
по
м
о
щью
тре
х
мерног
о
из
мерительног
о
щупа
Определение разворота плоскости обработки
U Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ ROT
U Позиционируйте измерительный щуп вблизи
первой точки ощупывания
U Выберите направление ощупывания,
перпендикулярное опорной оси угла: выберите
ось и направление с помощью Softkey
U Ощупывание: нажмите внешнюю кнопку START
U Позиционируйте измерительный щуп вблизи
второй точки ощупывания
U Ощупывание: нажмите внешнюю кнопку START.
Система ЧПУ определит разворот плоскости
обработки и отобразит угол за диалогом Угол
разворота =
U Активируйте разворот плоскости обработки:
нажмите клавшу Softkey УСТ. РАЗВОРОТ ПЛОСК.
ОБРАБОТКИ
U Завершите функцию ощупывания, нажав клавишу
КОНЕЦ
Сохранение разворота плоскости обработки
в таблице предустановок
U По окончании операции ощупывания введите в поле ввода
Номер в таблице: номер предустановки, под которым система
ЧПУ должна сохранить активный разворот плоскости обработки
U Нажмите Softkey ВВОД В ТАБЛИЦУ ПРЕДУСТАНОВОК, чтобы
сохранить разворот плоскости обработки в таблице
предустановок
Индикация разворота плоскости обработки
Угол разворота плоскости обработки указывается после
повторного выбора ОЩУПЫВАНИЕ ROT в индикации угла
разворота. Система ЧПУ также отображает угол разворота в
дополнительной индикации состояния (СОСТОЯНИЕ POS.)
В индикации состояния включается символ разворота плоскости
обработки, когда ЧПУ перемещает оси станка в соответствии с
параметрами разворота плоскости обработки.
Отмена разворота плоскости обработки
U Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ ROT
U Введите угол разворота „0“, подтвердите клавишей Softkey УСТ.
РАЗВОРОТ ПЛОСК. ОБРАБОТКИ
U Завершение функции ощупывания: нажмите клавишу Softkey
