HEIDENHAIN TNC 320 79
3.1
Основные
по
л
о
ж
е
ния

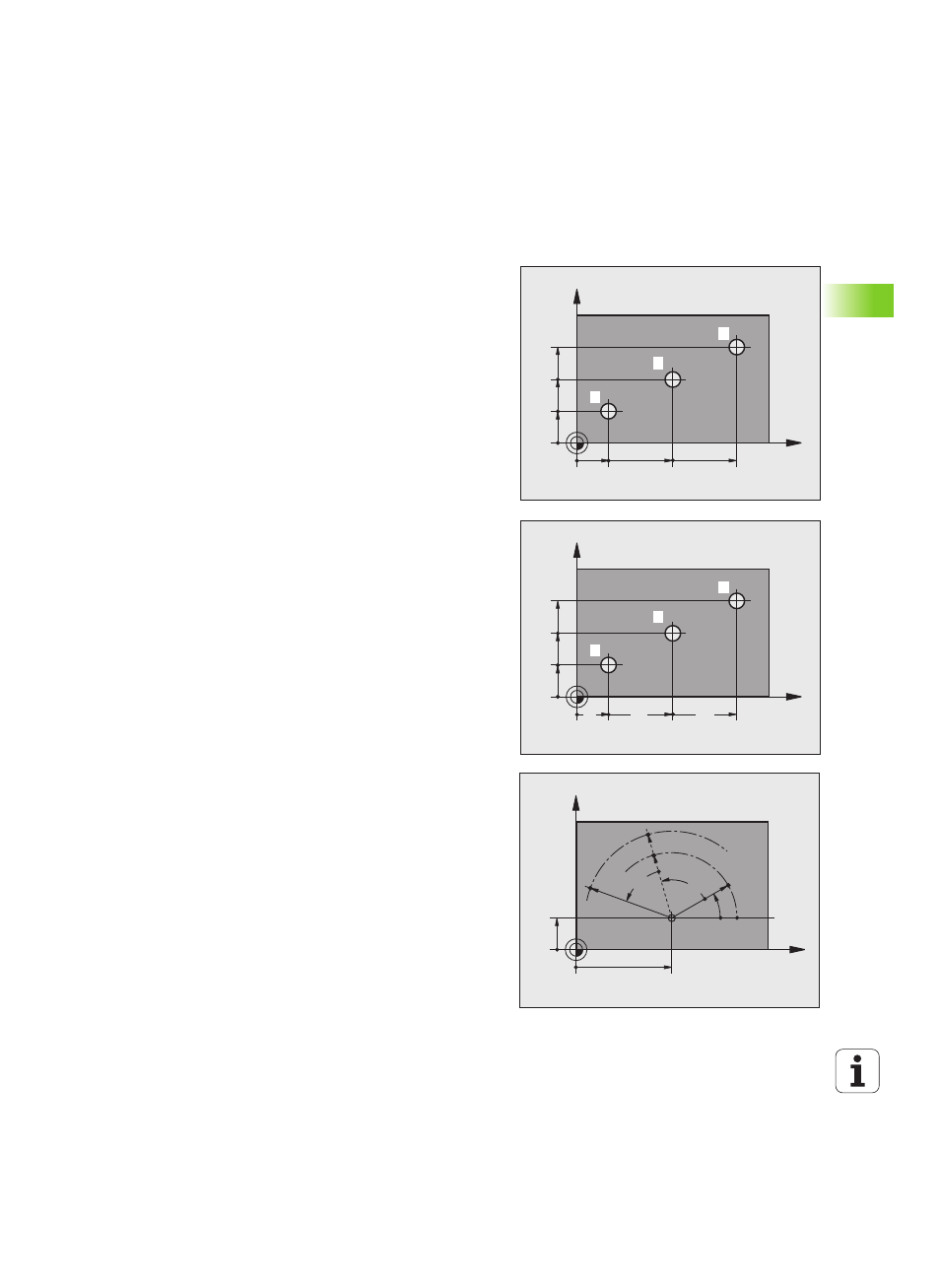

Абсолютные и инкрементальные координаты
заготовки
Абсолютные координаты заготовки
Если координаты какой-либо позиции отсчитываются от нулевой
точки координат (начала отсчета), то они обозначаются как
абсолютные координаты. Каждая позиция на заготовке
однозначно определена ее абсолютными координатами.
Пример 1: отверстия с абсолютными координатами:
Инкрементальные координаты заготовки
Инкрементальные координаты отсчитываются от последней
запрограммированной позиции инструмента, используемой в
качестве относительной (воображаемой) нулевой точки. Таким
образом, при создании программы инкрементальные координаты
задают размерные данные между последней и следующей за ней
заданной позицией, относительно которой должен перемещаться
инструмент. Поэтому их также называют составным размером.
Инкрементальный размер выделяется наличием функции G91
перед обозначением оси.
Пример 2: отверстия с инкрементальными координатами
Абсолютные координаты отверстия 4
X = 10 мм
Y = 10 мм
Абсолютные и инкрементальные полярные координаты
Абсолютные координаты всегда отсчитываются от полюса и
базовой оси угла.
Инкрементаьные координаты всегда относятся к
запрограммированной в последний раз позиции инструмента.
X
Y
2
1
3
10 30 50
10
20
30
Отверстие 1 Отверстие 2 Отверстие 3
X = 10 мм X = 30 мм X = 50 мм
Y = 10 мм Y = 20 мм Y = 30 мм
X
Y
20
10
10
20 10
10
5
4
6
Отверстие 5 , по отношению к 4 Отверстие 6 , по отношению к 5
G91 X = 20 мм G91 X = 20 мм
G91 Y = 10 мм G91 Y = 10 мм
X
Y
0°
30
10
CC
R
H
G91+H
R
R
G91+H
G91+R
