Подключение других аудио- видео источников, Подключение к розетке – Инструкция по эксплуатации Pioneer DVR-440H-S
Страница 23
23
Ru
Подключение других аудио-
видео источников

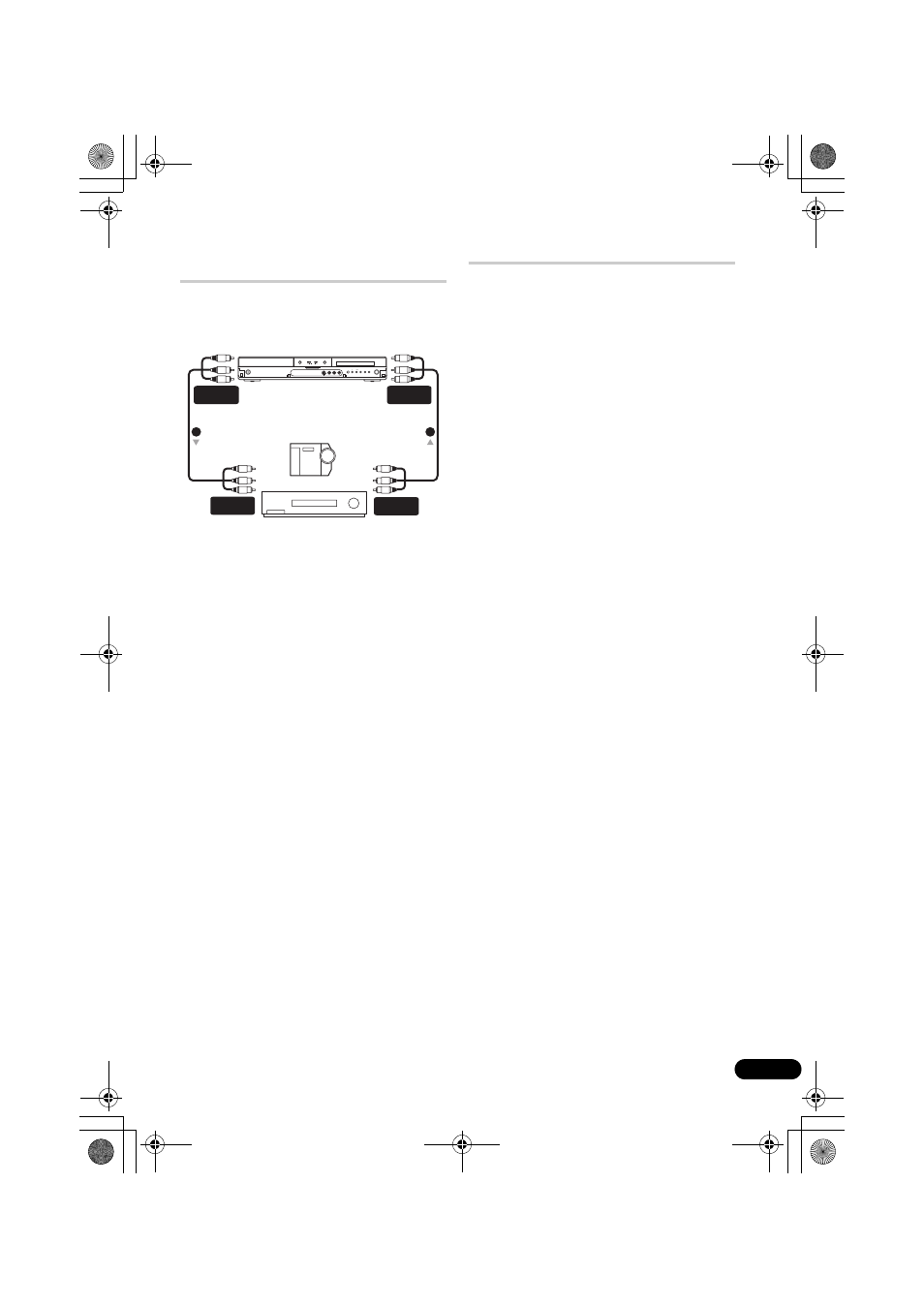

Подключение видеомагнитофона
или аналоговой видеокамеры
1
Подключите аудио и видео входы
видеомагнитофона или видеокамеры к
выходам этого рекордера.
Это позволит выполнить запись с данного
рекордера на видеомагнитофон или
видеокамеру.
• Для подключения видео можно использовать
стандартные видео кабели и кабели S-video.
• Также, используя один SCART кабель, можно
использовать терминал
AV2 (INPUT 1/
DECODER)
SCART для аудио-видео приема и
выхода.
2
Подсоедините аудио и видео
выходы видеомагнитофона или
видеокамеры к входам этого рекордера.
Это позволит выполнить запись с кассет на
видеомагнитофоне или видеокамере.
• Для подключения видео можно использовать
стандартные видео кабели и кабели S-video.
• Подключения на передней панели удобны для
подключения входа видеокамеры.
Подключение к розетке
После проверки всех соединений подключите
рекордер к розетке.
1
Для подключения данного
рекордера к розетке используйте
поставляемый кабель питания.
Аналоговая видеокамера
Видеомагнитофон
HDD/DVD
ONE
TOUCH
COPY
STOP
REC
CH
OPEN/CLOSE
STANDBY/ON
REC
+
–
(Задняя панель)
(Передняя панель)
ВЫХОД
АУДИО/ВИДЕО
ВХОД
АУДИО/ВИДЕО
1
2
AUDIO/VIDEO
INPUT
AUDIO/VIDEO
OUTPUT
ВЫХОД
АУДИО/ВИДЕО
ВХОД
АУДИО/ВИДЕО
