16
Ru

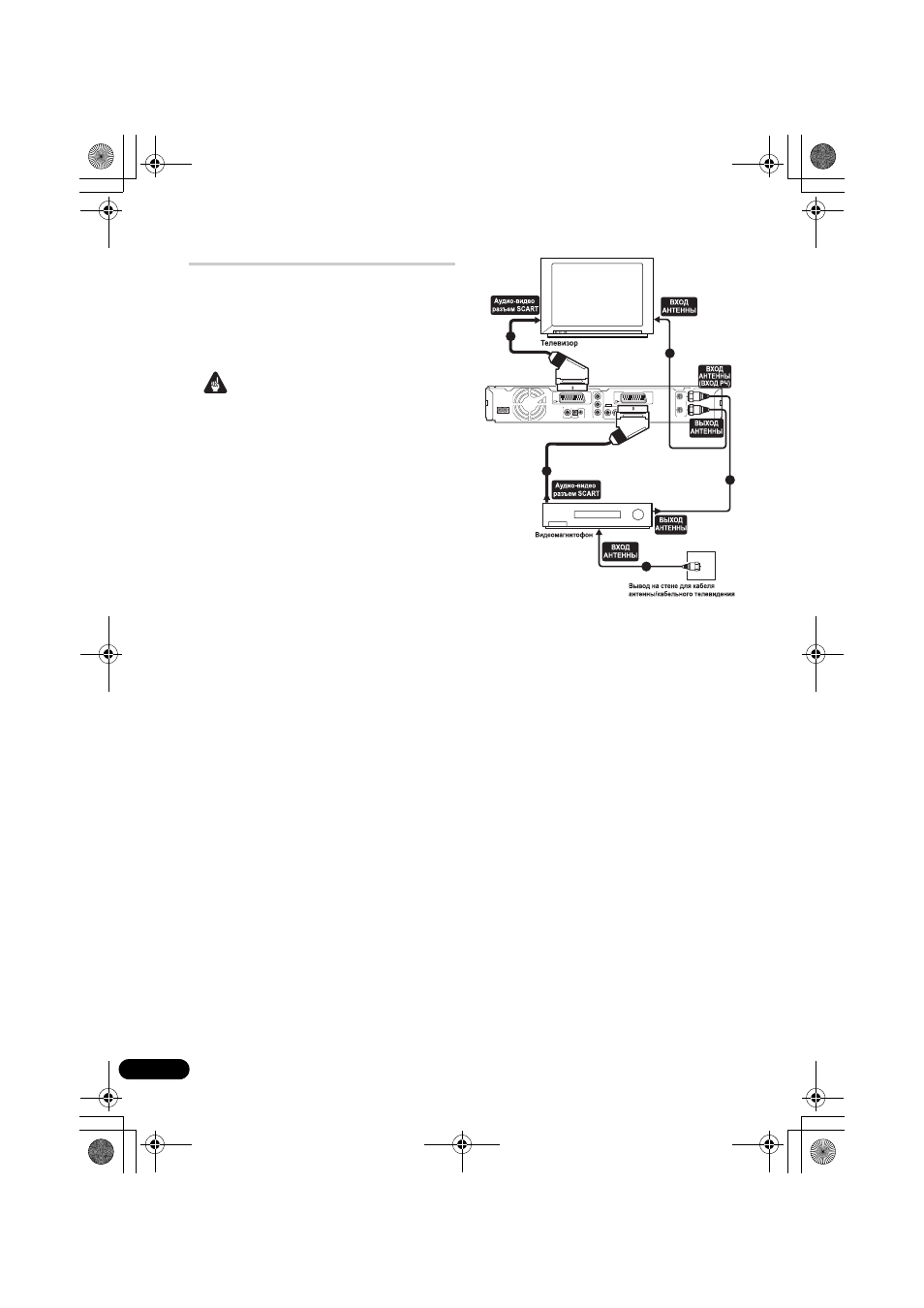

Простое подключение
Описанная ниже настройка является основной
и позволяет просматривать и записывать
телепрограммы и воспроизводить диски.
Другие типы подключений описаны, начиная
со следующей страницы.
Важно
• Для этих подключений требуется кабель SCART (не
поставляется). Если на телевизоре (или
видеомагнитофоне) нет разъема SCART, см.
описание подключения с использованием
поставляемого аудио-видео кабеля на следующей
странице.
• Аудио-видео терминал
AV1(RGB)-TV
может
выводить обычные (композитные) сигналы, S-video
сигналы или видеосигналы RGB, плюс аналоговые
стереофонические аудиосигналы. Терминал
AV2
(INPUT 1/DECODER)
может принимать обычные
сигналы, S-video сигналы или видеосигналы RGB, а
также аналоговые стереофонические аудиосигналы.
Об их настройке см. AV1 Out на стр. 119 и AV2/L1 In
на стр. 119.
• Перед выполнением или изменением любых
подключений на задней панели убедитесь, что все
компоненты выключены и отсоединены от розетки.
AC IN
DIGITAL
OUT
CONTROL
G-LINK
COAXIAL
IN
S-VIDEO
VIDEO
AUDIO
L
R
COMPONENT
VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
OUTPUT
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
1
2
4
5
3
