19
Ru
1

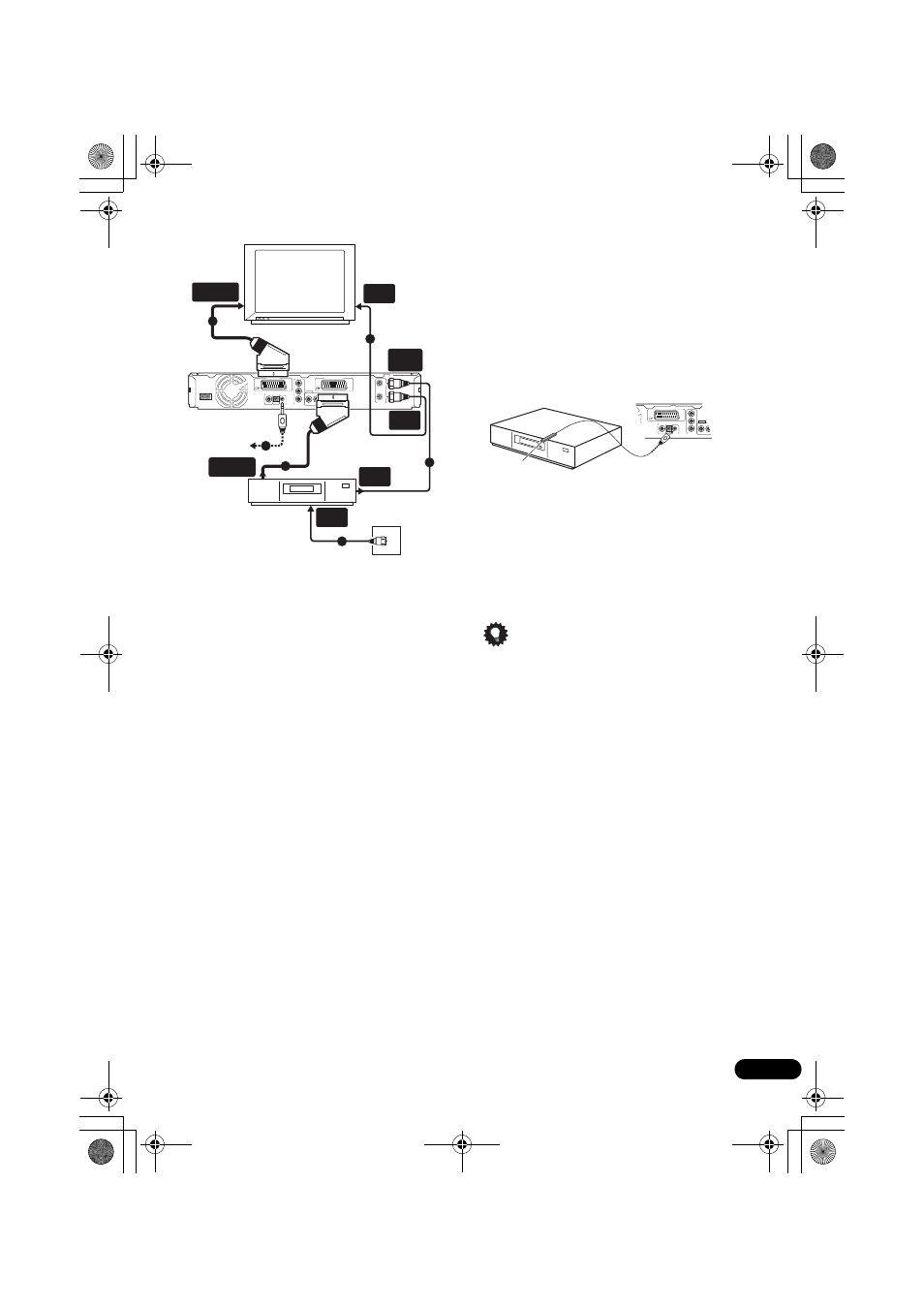

Подключите высокочастотные
антенные кабели как показано на
иллюстрации.
Это позволит просматривать и записывать
телевизионные каналы.
2
С помощью кабеля
SCART
(
не
поставляется) подключите аудио-видео
разъем
AV1(RGB)-TV
к аудио-видео
разъему SCART на телевизоре.
Это позволит просматривать диски.
3
Используя другой
SCART
кабель,
подключите аудио-видео терминал
AV2
(INPUT 1/DECODER)
к аудио-видео
терминалу
SCART
на кабельной коробке/
спутниковом/цифровом наземном
ресивере.
Это позволит записывать закодированные
телевизионные каналы.
4
Подключите поставляемый кабель
G-LINK™
к разъему G-LINK™.
Это позволит управлять тюнером внешнего
ресивера с помощью системы GUIDE Plus+™.
Установите конец с инфракрасным
передатчиком кабеля G-LINK™ таким
образом, чтобы инфракрасный передатчик на
кабельном/спутниковом/цифровом наземном
ресивере мог принимать управляющие сигналы
(см. рисунок).
Чтобы определить место расположения
инфракрасного ресивера на передней панели,
см. руководство, поставляемое с кабельным/
спутниковым/цифровым наземным ресивером.
Также можно поэкспериментировать с пультом
ДУ, включая его на очень близком расстоянии,
что позволит определить расположение
ресивера.
Совет
• Этот рекордер оборудован функцией ‘through’, что
позволяет записывать телепрограмму из
встроенного телевизионного тюнера рекордера и
одновременно просматривать видеозаписи на
видеомагнитофоне. (Для использования данной
функции, когда рекордер находится в режиме
ожидания, параметр
Power Save
должен быть
установлен на
Off
— см. Power Save на стр. 116).
Телевизор
Стенная розетка для антенны
спутниковой связи/антенны/
кабельного телевидения
Кабельного/Cпутниковом/
Цифровом наземном ресивере
AC IN
DIGITAL
OUT
CONTROL
G-LINK
COAXIAL
IN
S-VIDEO
VIDEO
AUDIO
L
R
COMPONENT
VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
OUTPUT
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
Аудио-видео
разъем SCART
ВХОД
АНТЕННЫ
ВХОД
АНТЕННЫ
(ВХОД РЧ)
ВЫХОД
АНТЕННЫ
1
1
2
3
1
4
Аудио-видео
разъем SCART
ВХОД
АНТЕННЫ
ВЫХОД
АНТЕННЫ
DIGITAL
OUT
CONTROL
G-LINK
COAXIAL
IN
AUDIO
L
R
COMPONENT
VIDEO OUT
Y
P
B
P
R
OUTPUT
AV 1 (RGB) – TV
Кабель G-LINK
