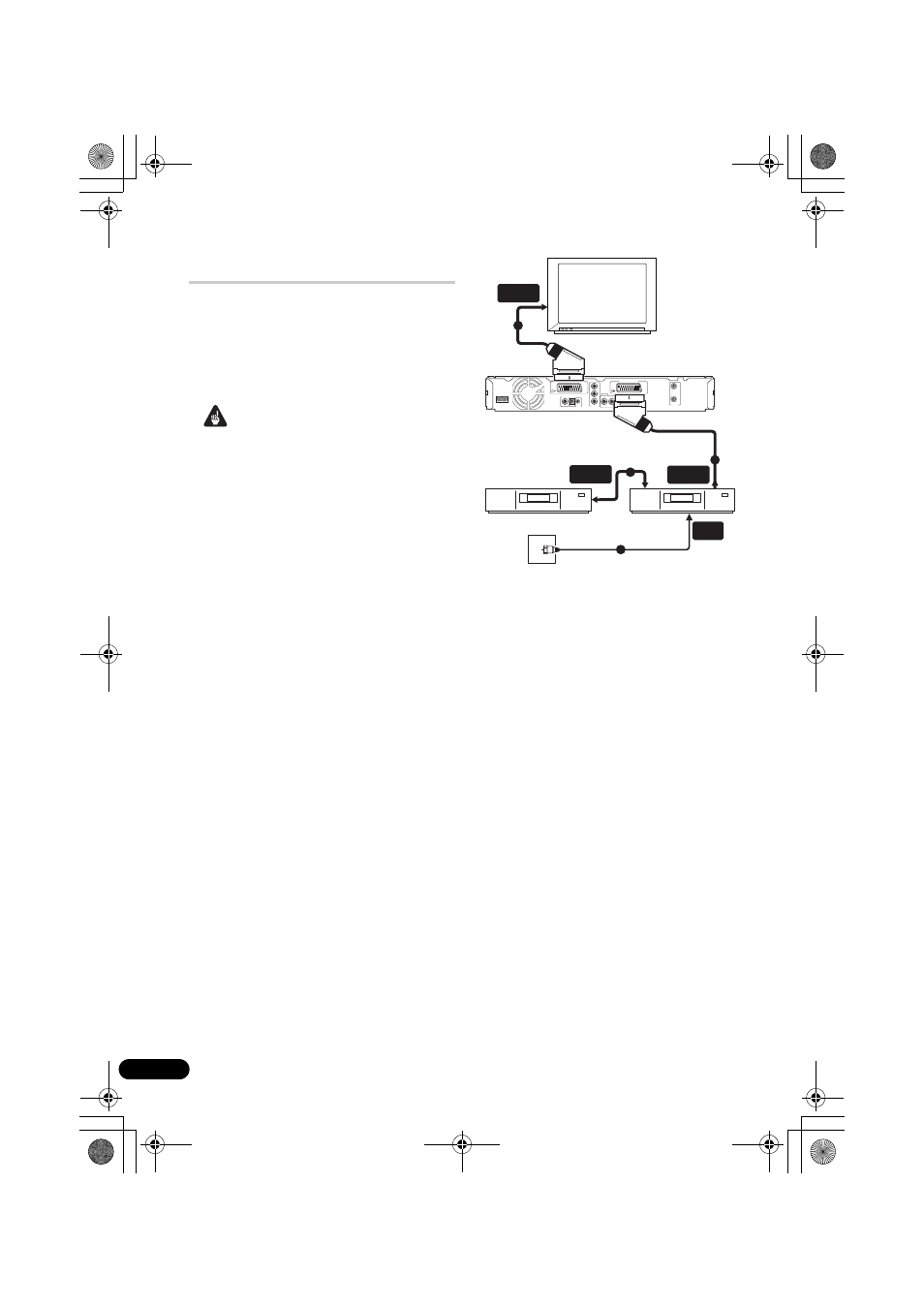

Подключение внешнего
декодера (1)
При наличии внешнего отдельного декодера,
предназначенного для системы спутникового
или кабельного телевидения, используйте
настройки, описанные на этой странице. О
подключении кабеля G-LINK™ см.
предыдущую страницу.
Важно
• Не подключайте декодер напрямую к этому
рекордеру.
• Информация от декодера (например, связанная с
платными телевизионными услугами) может
просматриваться, только когда этот рекордер
выключен (находится в режиме ожидания).
• Чтобы функция записи по таймеру на этом рекордере
работала правильно, видеомагнитофон/ресивер
спутникового телевидения/блок приема кабельного
телевидения должны быть также включены во время
записи.
• При использовании этой настройки невозможно
просматривать одну телепрограмму и одновременно
записывать другую.
1
Подключите кабель антенны/розетку
кабельного ТВ к входу антенны на
видеомагнитофоне/спутниковом
ресивере/блоку приема спутникового
телевидения.
2
Используйте кабель
SCART
(
не
поставляется) для подключения
декодера к видеомагнитофону/
ресиверу спутникового телевидения/
блоку приема кабельного телевидения.
Более подробно см. в руководстве по декодеру.
3
Используйте кабель
SCART
для
подключения видеомагнитофона/
ресивера спутникового телевидения/
блока приема кабельного телевидения к
аудио-видео разъему
AV2 (INPUT 1/
DECODER)
на этом рекордере.
4
Используйте
SCART
кабель для
подключения аудио-видео терминала
AV1(RGB)-TV
к телевизору.
Телевизор
Вывод на стене для кабеля антенны/
кабельного телевидения
Видеомагнитофон/ресивер
спутникового телевидения/
блок приема кабельного
телевидения
Декодер
AC IN
DIGITAL
OUT
CONTROL
G-LINK
COAXIAL
IN
S-VIDEO
VIDEO
AUDIO
L
R
COMPONENT
VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
OUTPUT
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
Аудио-видео
разъем SCART
ANTENNA
IN
1
4
2
3
Аудио-видео
разъем SCART
Аудио-видео
разъем SCART
