143
Ru
Tuner
Принимаемые каналы
Вход/Выход
Установки разъема VHF/UHF входа/выхода антенны
. . . . . . . . . . . . . . . . . . . VHF/UHF 75
Ω (разъем IEC)
Видеовход . . . . . . . . . . Вход 2 (передняя панель)
Уровень входа . . . . . . . . . . . . . . . . 1 Vp-p (75
Ω)
Разъемы. . . . . . . аудио-видео разъем 2 (Вход 1),
разъем RCA (вход 2)
Видеовыход . . . . . . . . . . . . . . . . . . . . AV1, Выход
Уровень выхода . . . . . . . . . . . . . . . 1 Vp-p (75
Ω)
Разъемы. . . . . . . . . . . аудио-видео разъем (AV1)
Разъем RCA (выход)
Вход S-Video . . . . . . . . Вход 2 (передняя панель)
Y (яркость) – уровень входа . . . . . 1 Vp-p (75
Ω)
C (цвет) – уровень входа . . . . . 300 mVp-p (75
Ω)
Разъемы. . . . . . . аудио-видео разъем 2 (Вход 1),
4-штырьковый мини DIN (вход 2)
Выход S-Video. . . . . . . . . . . . . . . . . . AV1, Выход
Y (яркость) – уровень выхода. . . . 1 Vp-p (75
Ω)
C (цвет) – уровень выхода . . . 300 mVp-p (75
Ω)
Разъемы . . . . . . . . аудио-видео разъем 1 (AV1),
4-штырьковый мини DIN (выход)
Выход компонентного видео
Уровень выхода . . . . . . . . . . . Y: 1,0 Vp-p (75
Ω)
P
B
, P
R
: 0,7 Vp-p (75
Ω)
Разъемы . . . . . . . . . . . . . . . . . . . . . разъемы RCA
Вход RGB
Уровень входа . . . . . . . . . . . . . . . 0,7 Vp-p (75
Ω)
Разъемы. . . . . . . . аудио-видео разъем 2 (Вход 1)
Выход RGB
Уровень выхода . . . . . . . . . . . . . . 0,7 Vp-p (75
Ω)
Разъемы. . . . . . . . . . аудио-видео разъем 1 (AV1)
Аудиовход . . . . . . .Вход 2 (передняя панель) L/R
Уровень входа
Во время приема аудиосигнала . . 2 В ср. квадр.
(Сопротивление на входе: более 22 к
Ω)
Разъемы. . . . . . . аудио-видео разъем 2 (Вход 1),
разъемы RCA (вход 2)
Аудиовыход. . . . . . . . . . . . . . . . . . . . AV1, Выход
Во время вывода аудиосигнала . . 2 В ср. квадр.
(Сопротивление на выходе: менее 1,5 к
Ω)
Разъемы . . . . . . . . . аудио-видео разъем 1 (AV1),
Разъемы RCA (Выход)
Вход управления . . . . . . . . . . . . . . . . Мини-джек
Цифровой аудиовыход . . . . . . . . . Коаксиальный
G-LINK™ . . . . . . . . . . . . . . . . . . . . . . Мини-джек

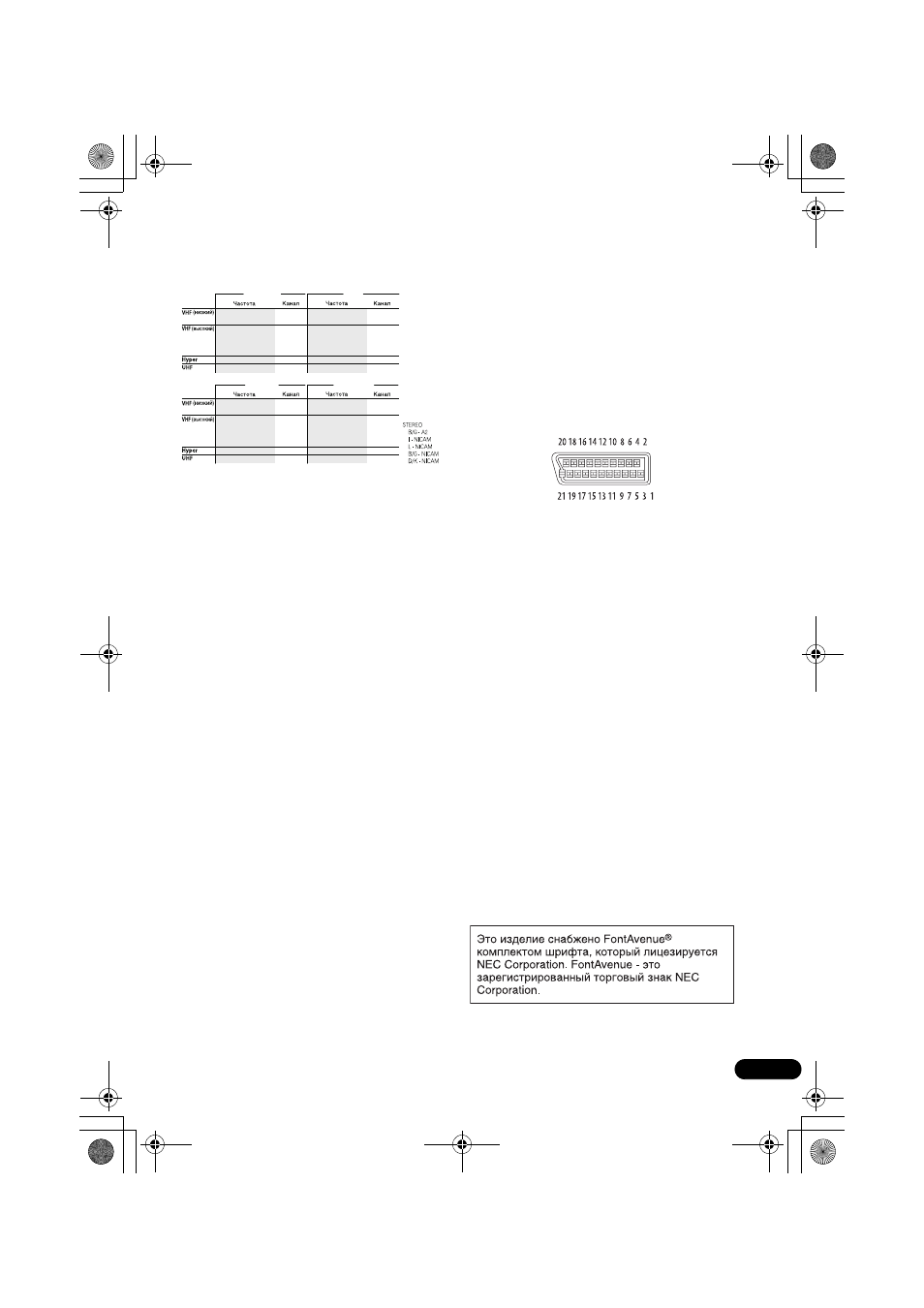

Аудио-видео разъемы
(
назначение 21-штырькового разъема)
Аудио-видео разъем вход/выход
. . . . . . . . . . . . . . . . . . . . . 21-штырьковый разъем
Этот разъем обеспечивает передачу видео и
аудиосигналов на подключенный совместимый
цветной телевизор или монитор.
Номер штырька AV1(RGB)-TV / AV2(INPUT 1)
1 . . . . . . . . . . Аудиовыход 2/R / Аудиовыход 2/R
2 . . . . . . . . . . . . . . . . . . . . . . . . – / Аудиовход 2/R
11 . . . . . . . . . . . . . . . . . . . . . .Выход G / Выход G
3 . . . . . . . . . . .Аудиовыход 1/L / Аудиовыход 1/L
6 . . . . . . . . . . . . . . . . . . . . . . . . – / Аудиовход 1/L
15 . . . . . . . . . . . . Выход R или С / Вход R или C
4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ЗЕМЛЯ
17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ЗЕМЛЯ
7 . . . . . . . . . . . . . . . . . . . . . . . . Выход B / Вход B
19 . . . . . Видеовыход или выход Y / Видеовыход
20 . . . . . . . . . . . . . . . . – / Видеовыход или вход Y
8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Состояние
21 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ЗЕМЛЯ
Поставляемые принадлежности
Пульт ДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Батарейки сухого типа (AA/R6P) . . . . . . . . . . . . 2
Аудио-видео кабель (красный/белый/желтый). . . .1
Кабель G-LINK™ . . . . . . . . . . . . . . . . . . . . . . . . 1
Кабель высокочастотной антенны . . . . . . . . . . . 1
Сетевой шнур . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Инструкция по эксплуатации
Карточка гарантийного обслуживания . . . . . . . 1
Примечание: Характеристики и дизайн этого
изделия могут изменяться с целью улучшения без
предварительного уведомления.
SECAM B/G
PAL B/G
PAL I
SECAM L
SECAM D/K
PAL D/K
47 МГц до 89 МГц
104 МГц до 300 МГц
302 МГц до 470 МГц
470 МГц до 862 МГц
E2 до E4
X до Z
E5 до E12
S1 до S20
M1 до M10
U1 до U10
S21 до S41
E21 до E69
44 МГц до 89 МГц
104 МГц до 300 МГц
302 МГц до 470 МГц
470 МГц до 862 МГц
A до C
X до Z
D до J
11, 13
S1 до S20
S21 до S41
E21 до E69
49 МГц до 65 МГц
104 МГц до 300 МГц
300 МГц до 470 МГц
470 МГц до 862 МГц
FB, FC1, FC
F1 до F6
B до Q
S21 до S41
21 до 69
49 МГц до 94 МГц
104 МГц до 300 МГц
302 МГц до 470 МГц
470 МГц до 862 МГц
R1 до R5
R6 до R12
S1 до S20
S21 до S41
E21 до E69
