21
Ru
Подключение внешнего
декодера (2)

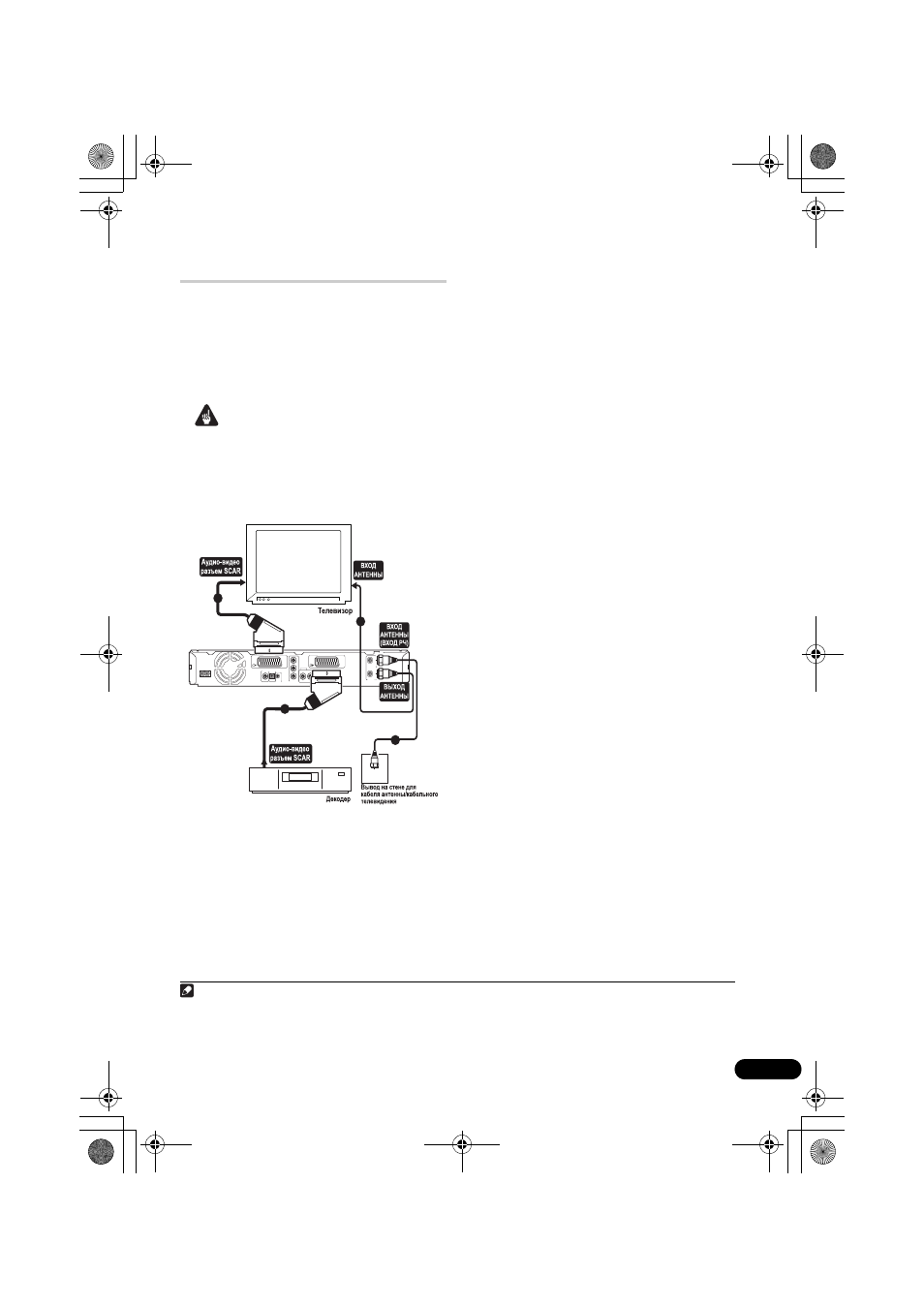

При наличии только декодера подключите его
к этому рекордеру и телевизору, как показано
на этой странице.
1
Данное подключение позволяет:
• Записывать закодированные каналы, принимаемые
встроенным ТВ-тюнером рекордера.
Важно
• Не подключайте этот рекордер к видеомагнитофону,
ресиверу спутникового телевидения или блоку
приема кабельного телевидения, используя функцию
‘through’. Всегда подключайте каждый компонент
непосредственно к телевизору или аудио-видео
усилителю/ресиверу.
1
Подключите высокочастотные
антенные кабели как показано на
иллюстрации.
Это позволит просматривать и записывать
телевизионные каналы.
2
С помощью кабеля
SCART
(
не
поставляется) подключите аудио-видео
разъем
AV1(RGB)-TV
к аудио-видео
разъему
SCART
на телевизоре.
Это позволит просматривать диски.
3
Используя другой кабель SCART,
подключите аудио-видео разъем
AV2
(INPUT 1/DECODER)
к аудио-видео
разъему
SCART
на декодере.
Это позволит записывать закодированные
телевизионные каналы.
Примечание
1 Для использования этой настройки требуется выполнить следующие настройки в меню Initial Setup.
• Установите параметр AV2/L1 In на Decoder в меню Initial Setup (см. AV2/L1 In на стр. 119).
• На экране Manual CH Setting установите параметр Decoder для смешанных каналов на On (см. Manual CH Setting
на стр. 118).
AC IN
DIGITAL
OUT
CONTROL
G-LINK
COAXIAL
IN
S-VIDEO
VIDEO
AUDIO
L
R
COMPONENT
VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
OUTPUT
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
1
2
3
1
