Страница 22: Output
22
Ru

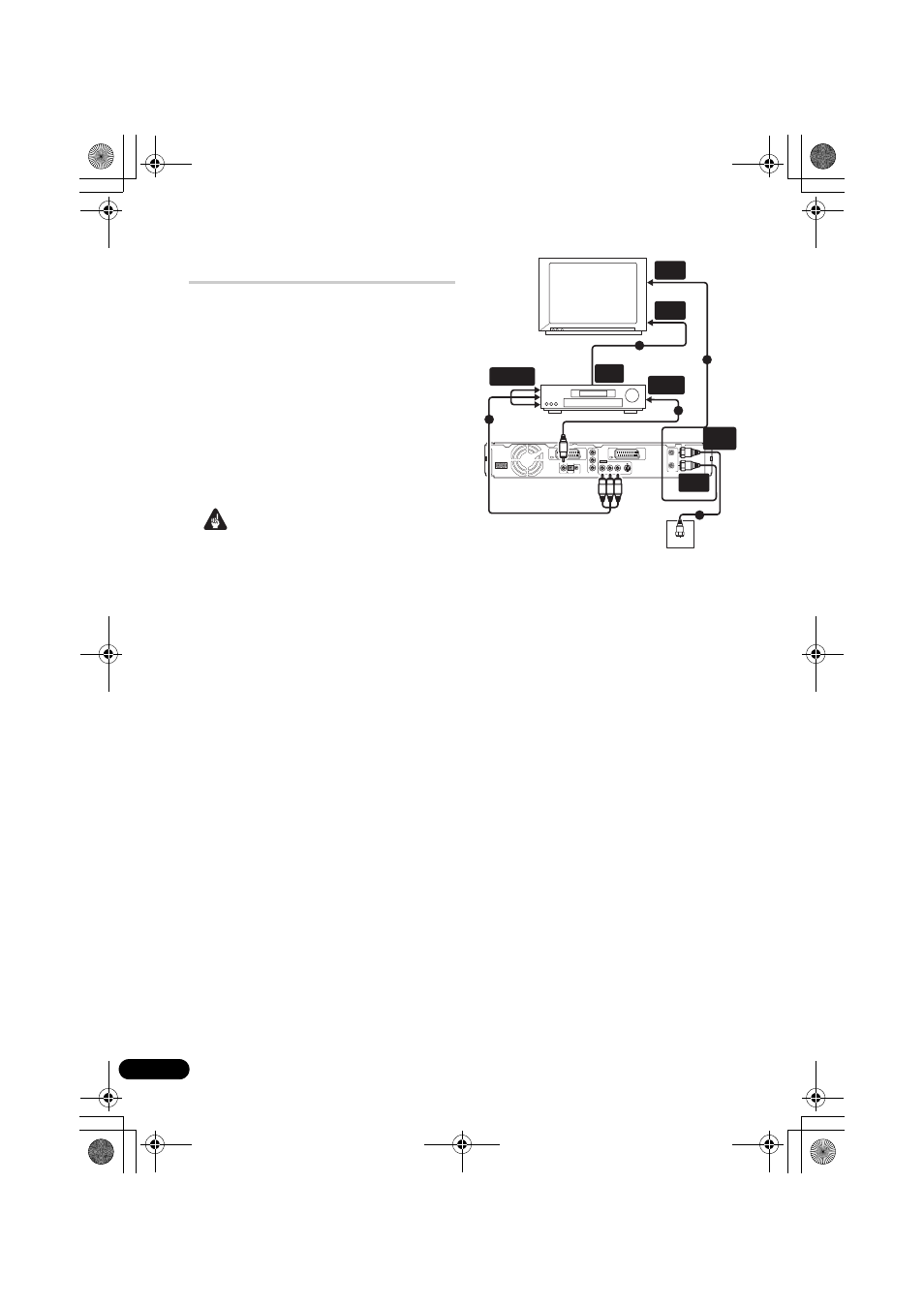

Подключение к аудио-видео
усилителю/ресиверу
Для прослушивания многоканального
объемного звучания требуется подключить
этот рекордер к аудио-видео усилителю/
ресиверу через коаксиальный цифровой выход.
Кроме цифрового подключения,
рекомендуется также использовать аналоговое
стереофоническое подключение для
совместимости со всеми дисками и
источниками.
Возможно, вы также захотите подключить
видеовыход к аудио-видео усилителю/
ресиверу. Используйте обычный видеовыход
(как показано здесь) или выход S-video.
Важно
• Если рекордер не настроен соответствующим
образом для работы с аудио-видео усилителем/
ресивером, из акустических систем может быть
слышен шум (см. Audio Out на стр. 120).
• Не подключайте этот рекордер к телевизору через
видеомагнитофон, используя аудио-видео кабели, с
помощью функции ‘through’. Всегда подключайте
его к телевизору напрямую.
1
Подключите высокочастотные
антенные кабели как показано на
иллюстрации.
Это позволит просматривать и записывать
телевизионные каналы.
2
Подсоедините один из разъемов
DIGITAL OUT COAXIAL
на этом рекордере к
коаксиальному цифровому входу на
аудио-видео усилителе/ресивере.
Это позволит прослушивать многоканальный
стереозвук.
3
Подключите аналоговые разъемы
AUDIO OUTPUT
и
VIDEO OUTPUT
на этом
рекордере к аналоговым входам аудио
и видео на аудио-видео усилителе/
ресивере.
4
Подключите видеовыход аудио-
видео усилителя/ресивера к
видеовходу телевизора.
Телевизор
Аудио-видео
усилитель/
ресивер
Вывод на стене для кабеля антенны/
кабельного телевидения
AC IN
DIGITAL
OUT
CONTROL
G-LINK
COAXIAL
IN
S-VIDEO
VIDEO
AUDIO
L
R
COMPONENT
VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
OUTPUT
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
ВХОД
АНТЕННЫ
ВИДЕО-
ВХОД
ЦИФРОВОЙ
ВХОД
ВХОД
АУДИО/ВИДЕО
ВИДЕО-
ВЫХОД
1
3
2
1
4
ВХОД
АНТЕННЫ
(ВХОД РЧ)
ВЫХОД
АНТЕННЫ
