Страница 18
18
Ru

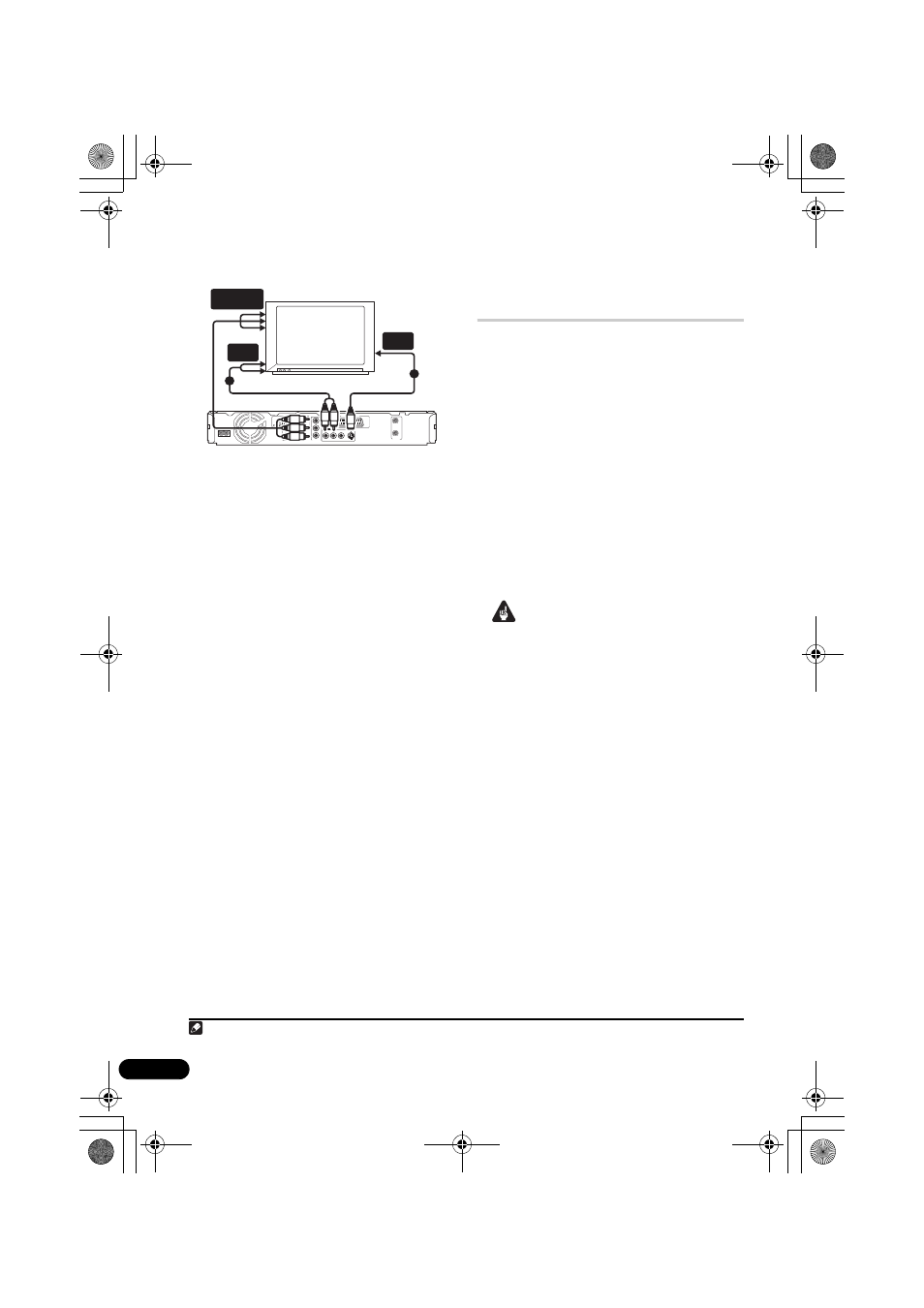

Использование функции выхода
S-video
или компонентного видео
1
Подсоедините выход S-video или
выход компонентного видео к
соответствующему разъему
телевизора.
Для подключения S-video с помощью S-video
кабеля (не поставляется) подключите разъем
S-
VIDEO OUTPUT
к входу S-video телевизора.
Для подключения компонентного видео
воспользуйтесь кабелем компонентного видео
(не поставляется), чтобы подключить разъем
COMPONENT VIDEO OUT
к входу
компонентного видео телевизора.
О настройке выхода компонентного видео для
использования на телевизоре с поддержкой
строчной развертки см. также Component Video
Out на стр. 119.
2
Подсоедините разъемы
AUDIO
OUTPUT
к соответствующим
аудиовходам телевизора.
Можно использовать поставляемый аудио-
видео кабель, не подключая желтый штекер для
видео. Для обеспечения правильного
стереозвучания убедитесь, что левый и правый
выходы подключены к соответствующим
входным разъемам.
Подключение декодера,
спутникового ресивера или
цифрового наземного
ресивера
При наличии кабеля, спутникового или
цифрового наземного ресивера с встроенным
декодером подключите его к данному
рекордеру и телевизору, как показано на
следующей странице.
1
При использовании
отдельного декодера для кабельного/
спутникового телевидения подключите его в
соответствии с инструкциями на следующей
странице.
Данное подключение позволяет:
• Записывать любой канал, выбрав его на декодере,
спутниковом ресивере или цифровом наземном
ресивере.
• Изменять каналы и устанавливать таймер записи на
внешнем ресивере, используя систему GUIDE
Plus+™ (через
кабель G-LINK™, после настройки).
Важно
• Не подключайте этот рекордер к телевизору через
видеомагнитофон, спутниковый ресивер или другой
компонент, используя функцию ‘through’. Всегда
подключайте каждый компонент непосредственно к
телевизору или аудио-видео усилителю/ресиверу.
• Для установки таймера записи с использованием
системы GUIDE Plus+ убедитесь, что внешний
ресивер включен.
Телевизор
AC IN
DIGITAL
OUT
CONTROL
G-LINK
COAXIAL
IN
S-VIDEO
VIDEO
AUDIO
L
R
COMPONENT
VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
OUTPUT
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
ВХОД
S-VIDEO
ВХОД
КОМПОНЕНТНОГО
ВИДЕО
АУДИО-
ВХОД
1
2
Примечание
1 На схеме показаны видео соединения SCART, но также можно использовать любое другое аудио-видео подключение.
