3.2.7
Установка системы из 4 блоков (тип "бок о бок")
В случае ограниченного вертикального пространства блоки можно установить в конфигурации "бок
о бок". Установка системы с использованием напольных креплений (поставляемых в составе
вспомогательного набора креплений) позволяет упростить повторную установку блоков в другом
месте.

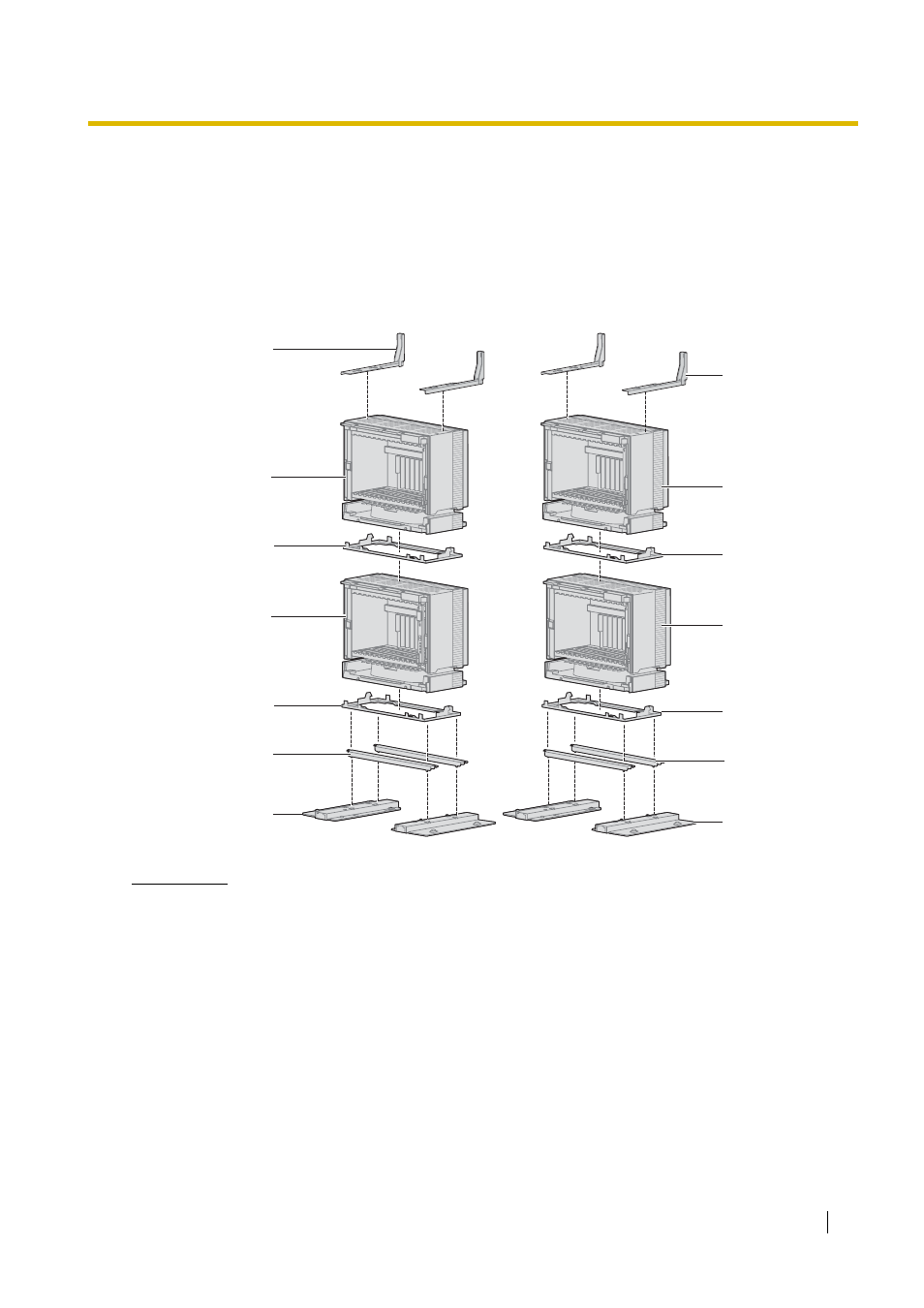

Структура системы из 4 блоков (тип "бок о бок")
Примечания
•
Перед установкой блоков необходимо снять лицевую панель с каждого блока (см. раздел
"3.2.3 Снятие/установка лицевой панели").
•
Перед установкой блоков не следует устанавливать какие-либо системные платы или блоки
питания.
•
Убедитесь, что кабель системной шины (входящий в комплект поставки платы BUS-M или
платы BUS-ME) достигает установленных блоков.
•
Не закрывайте отверстия в корпусе блока. Оставьте свободным пространство на расстоянии
не менее 10 см по бокам от блока и не менее 20 см над верхним блоком.
•
Удостоверьтесь, что поверхность позади блока является плоской, и на ней отсутствуют
какие-либо предметы, которые могут заблокировать отверстия в задней части блока.
•
Удостоверьтесь, что поверхность позади блока не деревянная.
•
Будьте внимательны, чтобы не уронить блок.
Блок
расширения 3
Блок
расширения 2
Металлический
кронштейн
Металлический
кронштейн
Опорный
кронштейн
Напольное
крепление
Блок
расширения 1
Настенный
кронштейн
(правый)
Настенный
кронштейн
(левый)
Основной
блок
Металлический
кронштейн
Металлический
кронштейн
Напольное
крепление
Опорный
кронштейн
