3.9 Информация о других физических платах
204
Руководство по установке
3.9.2
Плата DPH4 (KX-TDA0161)
Функция
4-портовая плата домофона для 4-х домофонов и 4-х электромеханических дверных замков.
Устанавливается на плате OPB3.
Дополнительные детали и компоненты, поставляемые пользователем
Дополнительные детали (в комплекте поставки): винты х 3, 10-контактная клеммная колодка х 1,
8-контактная клеммная колодка х 1
Компоненты, поставляемые пользователем (не входят в комплект поставки): медный провод
Примечание
Дополнительную информацию о подключении домофонов и электромеханических дверных
замков см. в разделе "3.14.1 Подключение домофонов, электромеханических дверных замков,
внешних датчиков и внешних устройств (реле)".

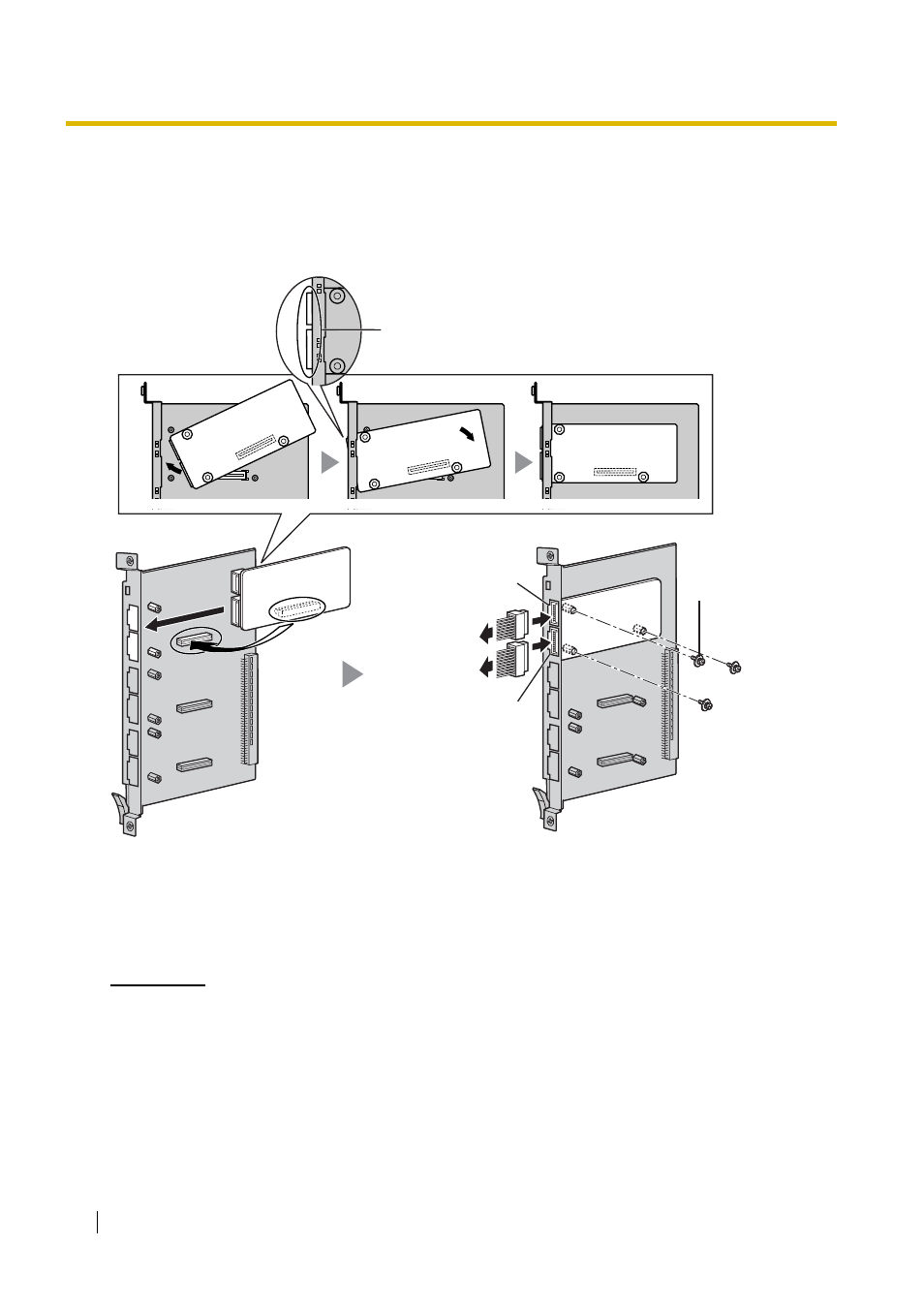

Винт
Плата DPH4
Плата OPB3
Полностью вставьте разъемы в отверстия
на лицевой панели платы.
К электро
механическим
дверным замкам
К домофонам
10 контактов
8 контактов
