3.10 Подключение внутренних линий
Руководство по установке
225

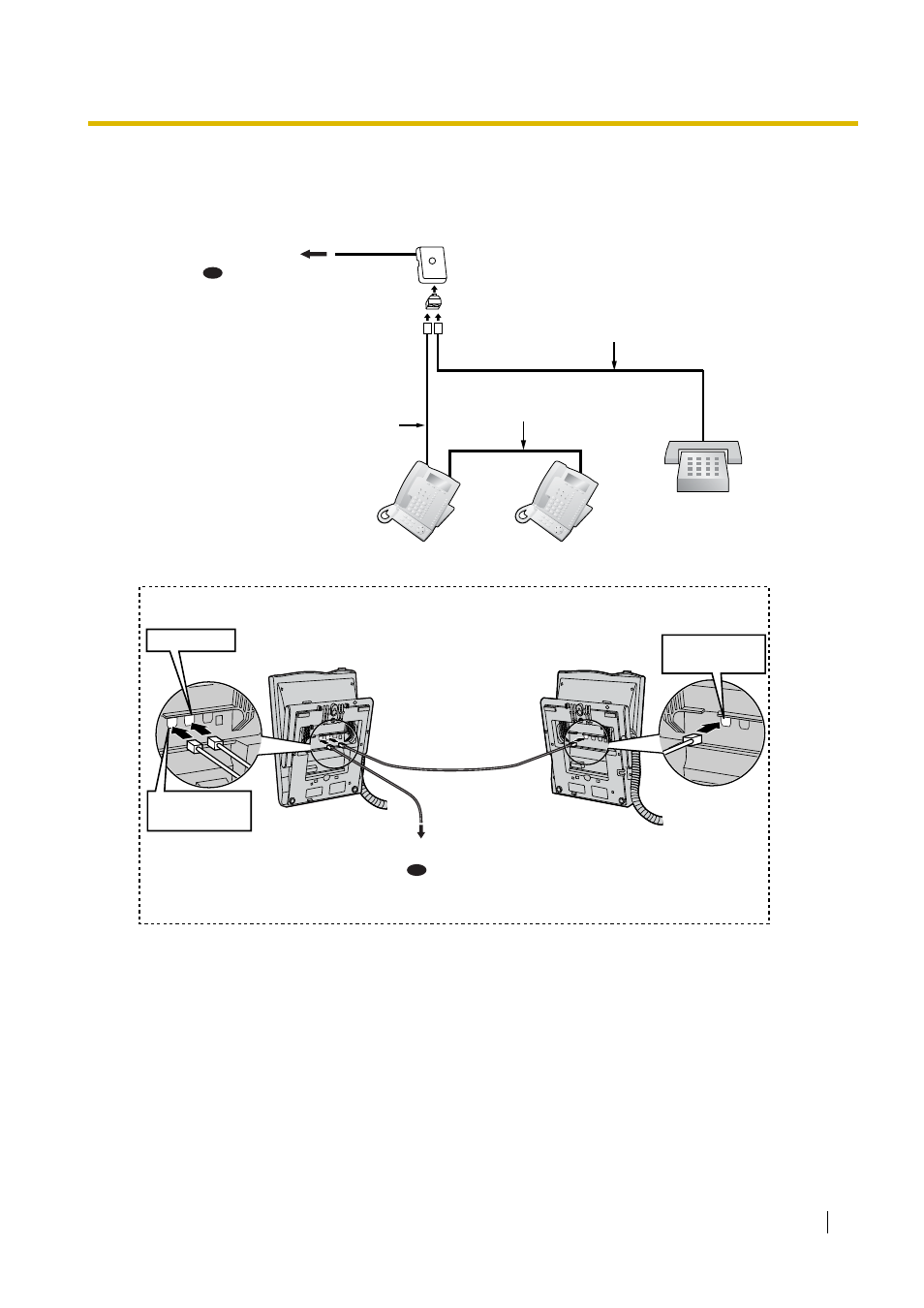

При использовании ЦСТ моделей серии KX-T7600E
С помощью модульного T-адаптера
TO MAIN UNIT
/PABX
TO DIGITAL
TO MAIN UNIT
/PABX
ТА
Ведущий ЦСТ
T адаптер
4 проводный кабель
Подключите контакты
"D1" и "D2".
2 проводный кабель
Подключите контакты "T" и "R".
Ведомый ЦСТ
Ведущий ЦСТ
Кабель
Макс. длина
∅ 0,4 мм:
30 м
∅ 0,5 мм:
50 м
∅ 0,6 мм:
60 м
CAT 5:
50 м
ЦСТ сзади
К плате DLC8/DLC16
К плате DHLC8
(для подключения ТА)
К плате DLC8/DLC16
К плате DHLC8
(для подключения ТА)
4 проводный кабель
Подключите контакты "D1" и "D2".
Ведомый ЦСТ
Модульный
ИЛИ
ИЛИ
