3.17 Подключения при исчезновении питания
332
Руководство по установке

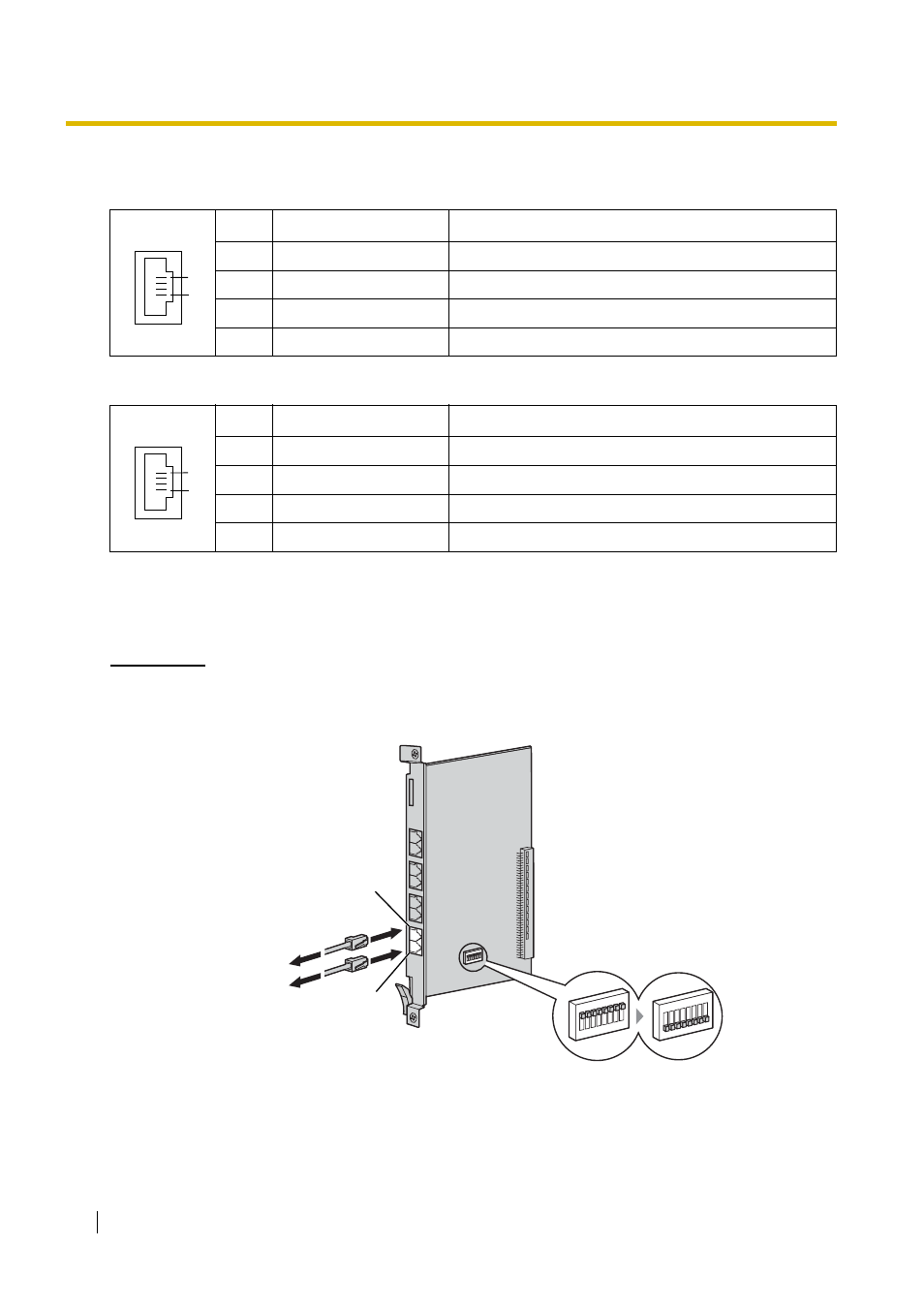

Назначение контактов разъема RJ11 для платы внутренних линий
Порты PFT 1 и 2
Порты PFT 3 и 4 (только для плат EMSLC16/ESLC16/ECSLC24/CSLC16)
Использование платы цифровых интерфейсов BRI
Для подключения при исчезновении питания могут использоваться разъемы LINE 1 и LINE 2
на платах BRI4 и BRI8.
Примечание
При восстановлении нормального питания соединение будет переключено обратно на обычную
конфигурацию (из режима подключения при исчезновении питания), а вызов по внешней линии,
установленный при режиме подключения при исчезновении питания, будет разъединен.
Дополнительные детали и компоненты, поставляемые пользователем
Дополнительные детали (в комплекте поставки): нет
Компоненты, поставляемые пользователем (не входят в комплект поставки): кабели
с разъемом типа RJ45
№
Название сигнала
Функция
1
T2
Провод a, порт 2
2
T1
Провод a, порт 1
3
R1
Провод b, порт 1
4
R2
Провод b, порт 2
№
Название сигнала
Функция
1
T4
Провод a, порт 4
2
T3
Провод a, порт 3
3
R3
Провод b, порт 3
4
R4
Провод b, порт 4
1
4
1
4
RJ45
(LINE 2)
RJ45
(LINE 1)
К NT1
OFF
ON
OFF
ON
К внутренней
ISDN линии
Установите все DIP
переключатели в
положение "ON".
