3.14 Подключение домофонов, электромеханических дверных замков, внешних датчиков и внешних устройств
Руководство по установке
323
Подключение
Для подключения используйте 8-контактную и 10-контактную клеммные колодки (поставляются
вместе с платой).
1.

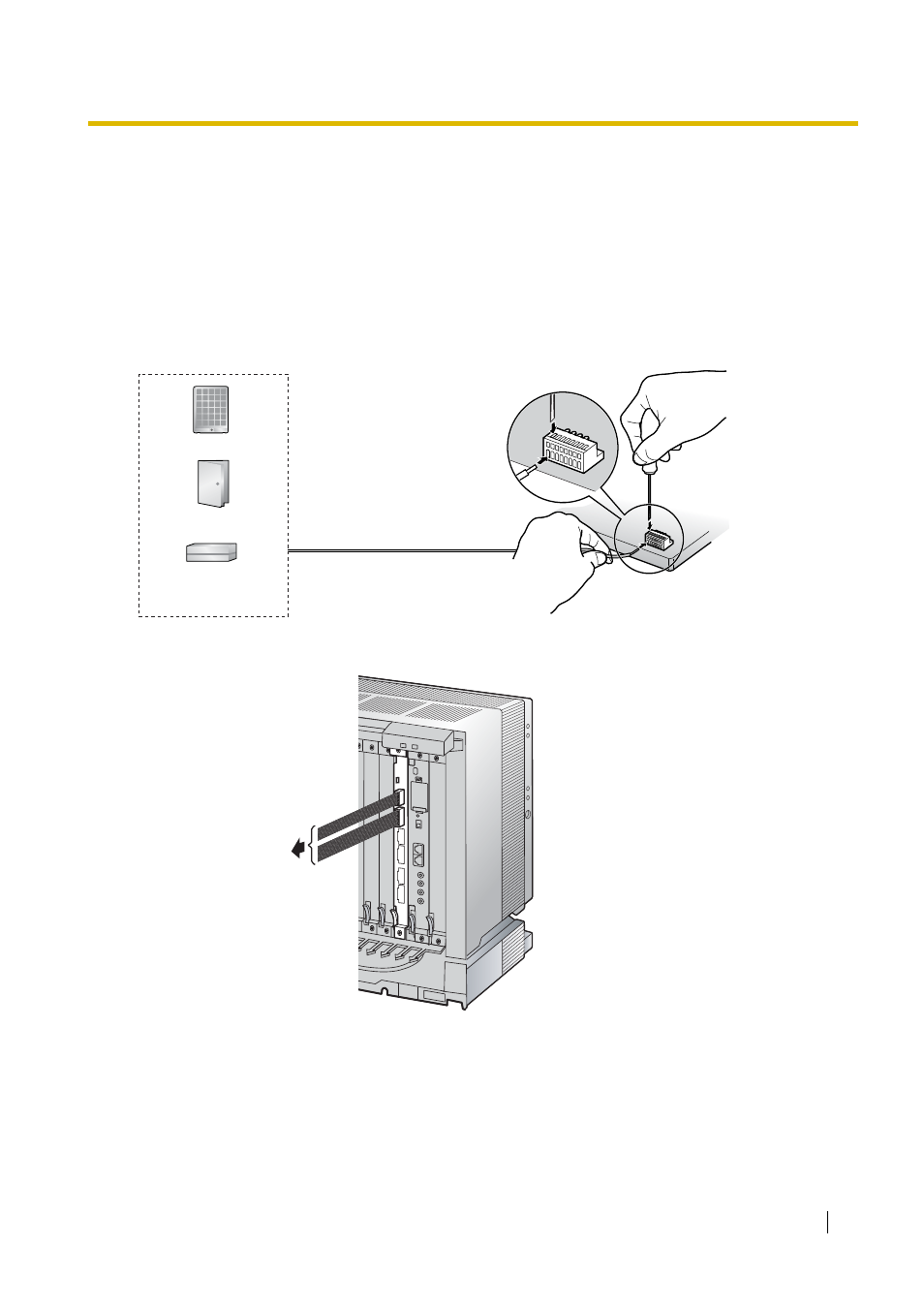

Вставьте жало отвертки в отверстие сверху клеммной колодки, нажатием на отвертку отведите
прижим и вставьте провод в отверстие сбоку (см. рисунок ниже). Выполните это подключение
для остальных домофонов, электромеханических дверных замков, внешних датчиков и внешних
устройств (реле).
Назначение контактов см. в разделах "3.9.2 Плата DPH4 (KX-TDA0161)", "3.9.3 Плата DPH2 (KX-
TDA0162)" и "3.9.4 Плата EIO4 (KX-TDA0164)".
2.
Подключите клеммные колодки к разъемам платы DPH4/DPH2/EIO4 в УATC.
Домофон
Электромеханический
дверной замок
Внешний датчик/
внешнее устройство
(реле)
К домофонам/
электромеханическим
дверным
замкам/внешним
датчикам/внешним
устройствам (реле)
