3.10 Подключение внутренних линий
Руководство по установке 221

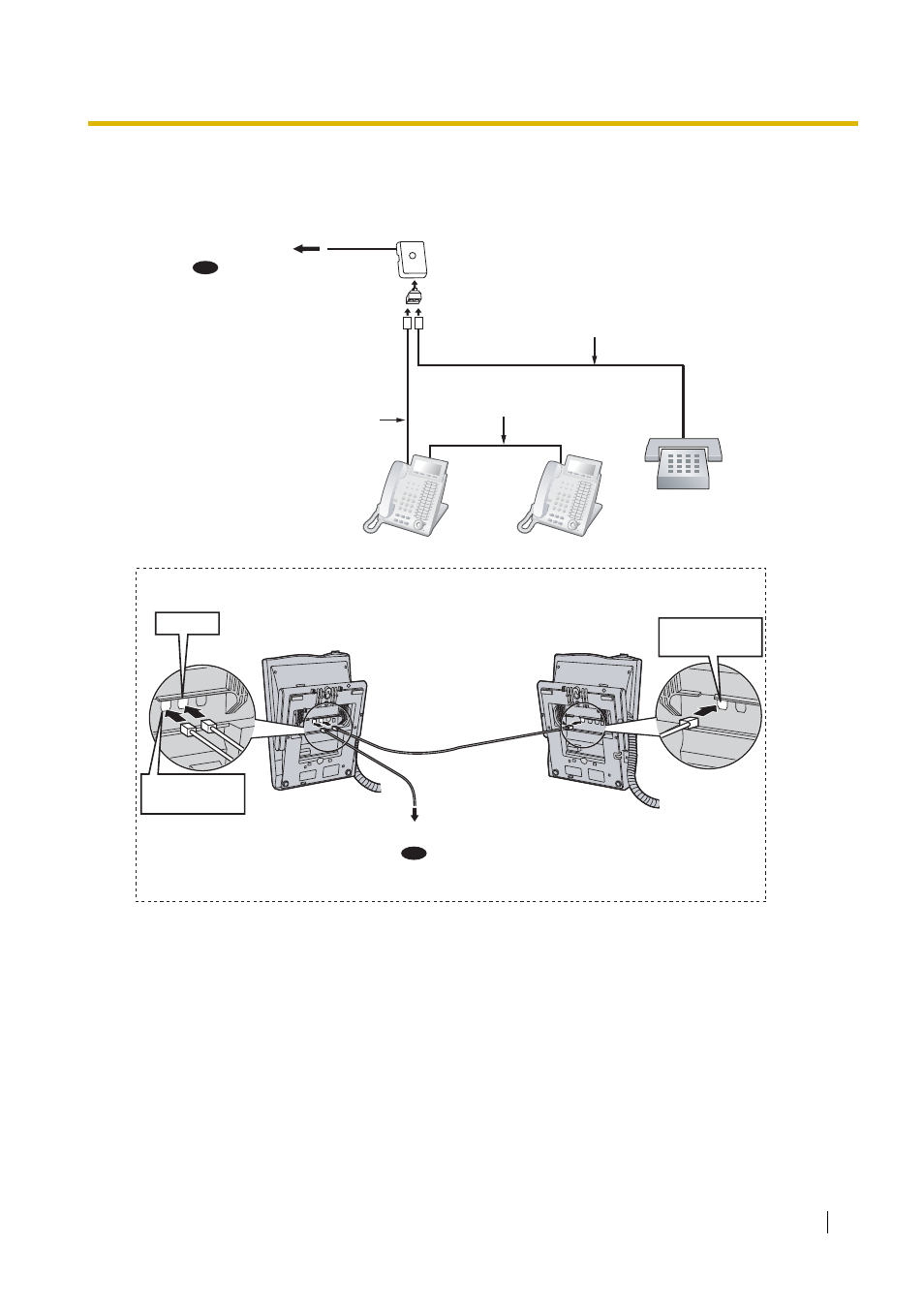

При использовании ЦСТ моделей серии KX-DT300
С помощью модульного T-адаптера
К плате DLC8/DLC16
К плате DHLC8
(для подключения SLT)
4 проводный кабель
Подключите контакты "D1" и "D2".
Ведомый ЦСТ
ТА
Ведущий ЦСТ
Модульный
T адаптер
4 проводный кабель
Подключите контакты
"D1" и "D2".
2 проводный кабель
Подключите контакты "T" и "R".
Ведомый ЦСТ Ведущий ЦСТ
TO MAIN
UNIT/PABX
TO TEL
TO MAIN UNIT/
PABX
Кабель Макс. длина
ø 0,4 мм: 30 м
ø 0,5 мм: 50 м
ø 0,6 мм: 60 м
CAT 5: 50 м
ЦСТ сзади
К плате DLC8/DLC16
К плате DHLC8
(для подключения SLT)
или
или
