3.12 Подключение микросотовых терминалов 2,4 ГГц
Руководство по установке
279

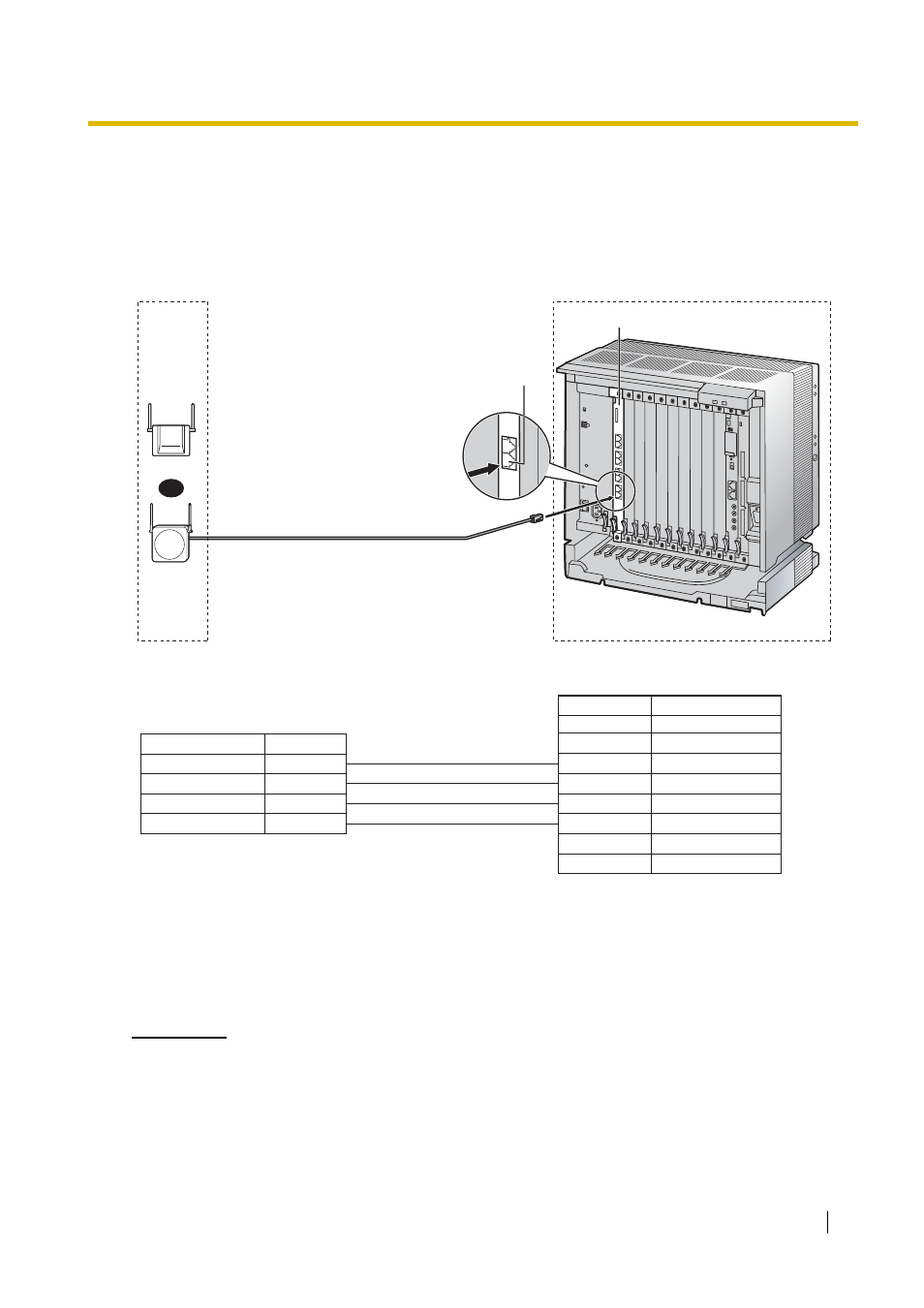

3.12.7 Подключение сотовой станции к УATC
С помощью платы CSIF
При подключении сотовой станции к УATC руководствуйтесь приведенной ниже информацией.
KX-TDA0152/KX-TDA0142
Дополнительные детали и компоненты, поставляемые пользователем для сотовой
станции
Дополнительные детали (в комплекте поставки): винты х 2, шайбы х 2
Компоненты, поставляемые пользователем (не входят в комплект поставки): кабель
с разъемом RJ11
Примечание
Дополнительную информацию о плате CSIF см. в разделе "3.8.1 Плата CSIF4 (KX-TDA0143) и
плата CSIF8 (KX-TDA0144)".
1
2
3
4
D1
POWH
POWL
D2
D1
POWH
POWL
D2
1
2
3
4
5
6
7
8
Название сигнала
Название сигнала № контакта
№ контакта
Плата CSIF (RJ45)
Сотовая станция (RJ11)
Кабель
Макс.
длина
ø 0,4 мм:
444 м
ø 0,5 мм:
694 м
ø 0,6 мм:
1000 м
CAT 5:
694 м
Плата CSIF8
Порт 1
или
