3.10 Подключение внутренних линий
218
Руководство по установке

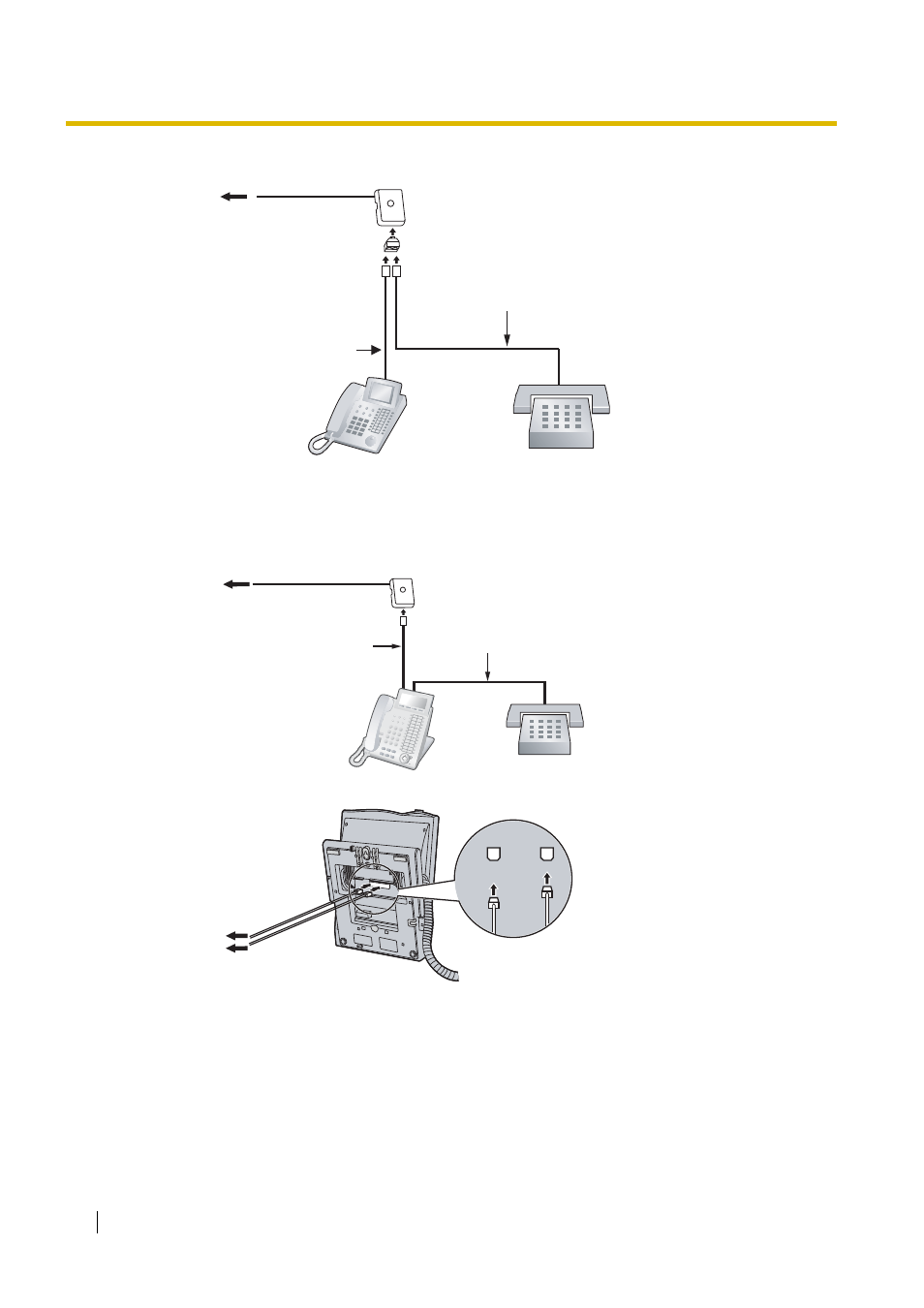

С помощью модульного T-адаптера
С помощью порта дополнительного устройства
При использовании ЦСТ моделей серии KX-DT300 (за исключением KX-DT321)
К плате DHLC8
ТА
ЦСТ
Модульный
T адаптер
4 проводный кабель
Подключите контакты
"D1" и "D2".
2 проводный кабель
Подключите контакты
"T" и "R".
К плате DHLC8
ЦСТ
ТА
К плате DHLC8
К ТА
2 проводный кабель
Подключите контакты "T" и "R".
4 проводный кабель
Подключите контакты
"T", "R", "D1" и "D2".
TO MAIN UNIT/
PABX
TO TEL
