3.11 Подключение микросотовых DECT-терминалов
250
Руководство по установке
Компоненты, поставляемые пользователем (не входят в комплект поставки): кабель
с разъемом типа RJ45
Примечания
•
Контакты №4 и 5 (ведущие) сотовой станции должны быть подключены к паре контактов
на плате DHLC/DLC. Затем используйте 4 последовательных пары контактов на плате
DHLC/DLC, начиная с контактов, соответствующими ведущим, как показано в примере
выше.
•
При подключении нескольких сотовых станций KX-TDA0158CE к плате DHLC/DLC
убедитесь, что контакты №4 и 5 (ведущие) смежных сотовых станций разнесены
с интервалом в 3 или более пар контактов на плате.
•
Подключения сотовой станции должны выполняться на одной и той же плате DHLC/DLC.
•
В случае неправильного подключения удовлетворительная работа сотовой станции
не гарантируется. Проверьте соединение между сотовой станцией и УАТС при помощи
Maintenance Console. Для получения информации о просмотре данных сотовых станций
в Maintenance Console см. online-справку.

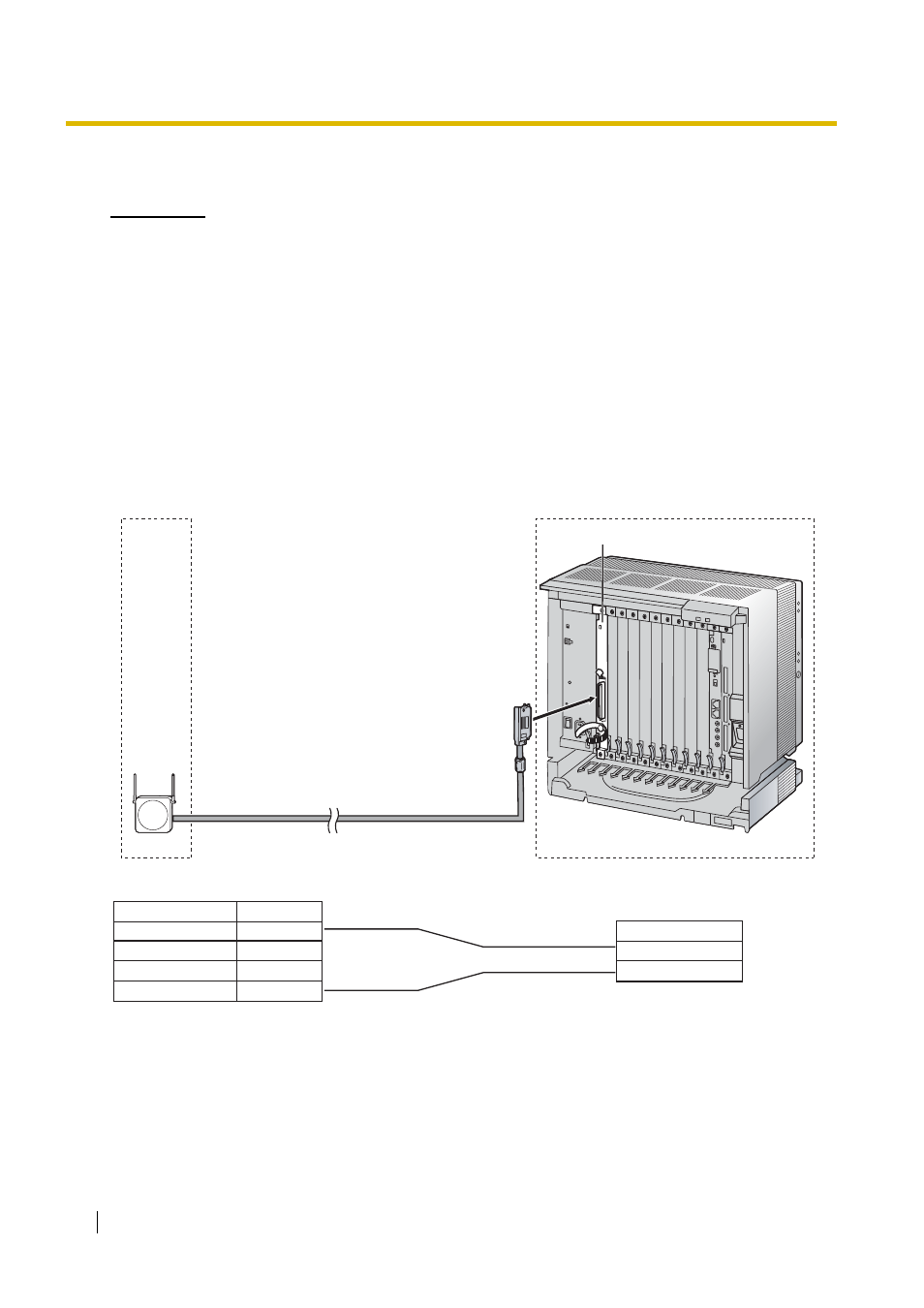

KX-TDA0141CE
Дополнительные детали и компоненты, поставляемые пользователем для сотовой
станции
Дополнительные детали (в комплекте поставки): винты х 2, шайбы х 2
Компоненты, поставляемые пользователем (не входят в комплект поставки): кабель
с разъемом RJ11
Название сигнала
D1
D2
1
2
3
4
D1
D2
Плата DHLC8
Плата DHLC/DLC
("амфенол")
Название сигнала № контакта
Сотовая станция (RJ11)
Кабель Макс. длина
ø 0,4 мм: 222 м
ø 0,5 мм: 347 м
ø 0,6 мм: 500 м
CAT 5: 347 м
