3.10 Подключение внутренних линий
226 Руководство по установке

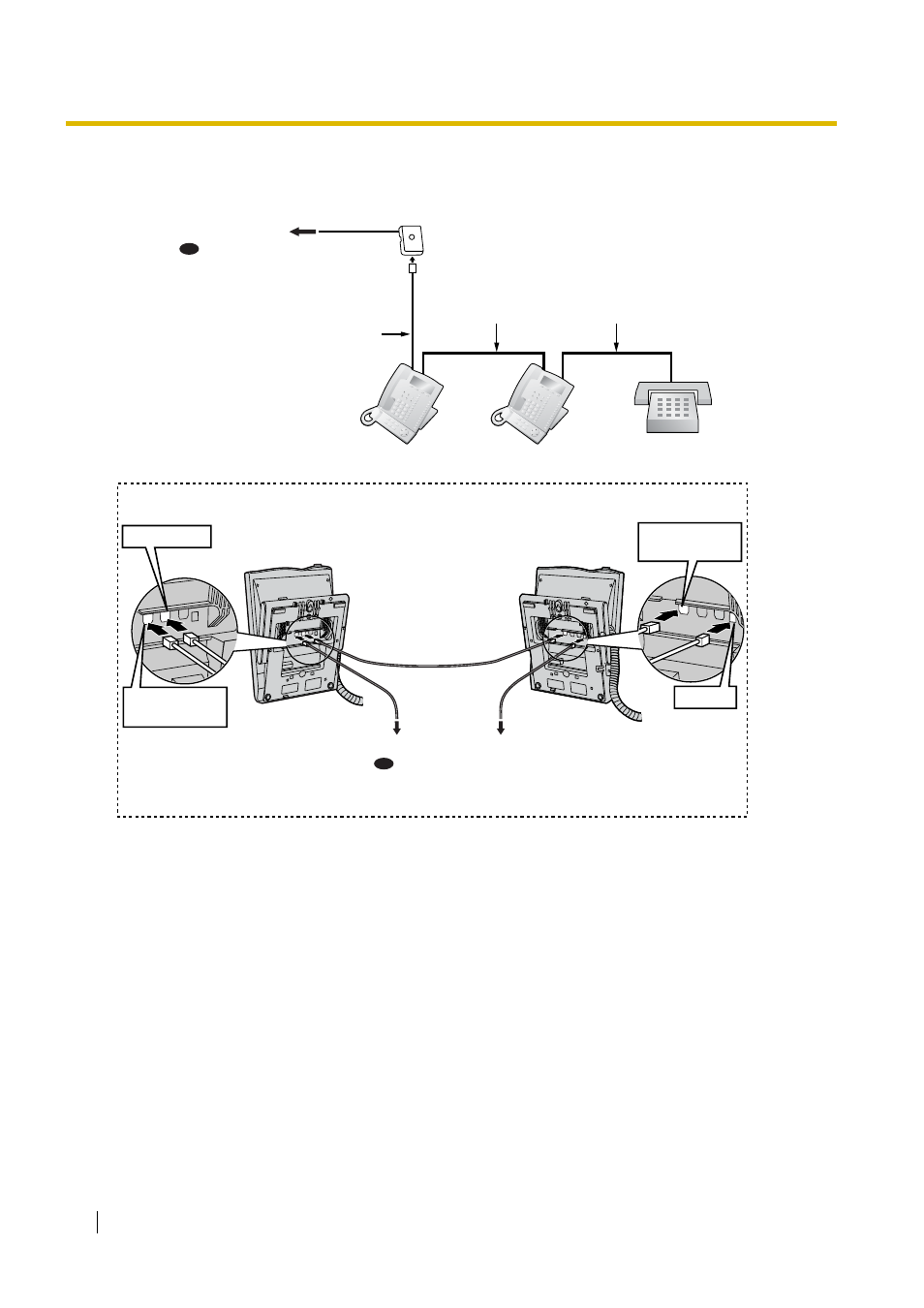

С помощью порта дополнительного устройства
Подключение к ведомому ЦСТ
TO MAIN UNIT
/PABX
TO TEL
TO DIGITAL
TO MAIN UNIT
/PABX
ТА Ведущий ЦСТ Ведомый ЦСТ
4 проводный кабель
Подключите контакты
"T", "R", "D1" и "D2".
2 проводный кабель
Подключите контакты "T" и "R".
4 проводный кабель
Подключите контакты
"T", "R", "D1" и "D2".
Ведомый ЦСТ Ведущий ЦСТ
К ТА
Кабель Макс. длина
∅ 0,4 мм: 30 м
∅ 0,5 мм: 50 м
∅ 0,6 мм: 60 м
CAT 5: 50 м
ЦСТ сзади
К плате DLC8/DLC16
К плате DHLC8
(для подключения ТА)
К плате DLC8/DLC16
К плате DHLC8
(для подключения ТА)
ИЛИ
ИЛИ
