3.14 Подключение домофонов, электромеханических дверных замков, внешних датчиков и внешних устройств
322
Руководство по установке
Установка домофона (KX-T30865/KX-T7765)
Примечание
Иллюстрации, приведенные в процедуре установки, соответствуют KX-T30865.

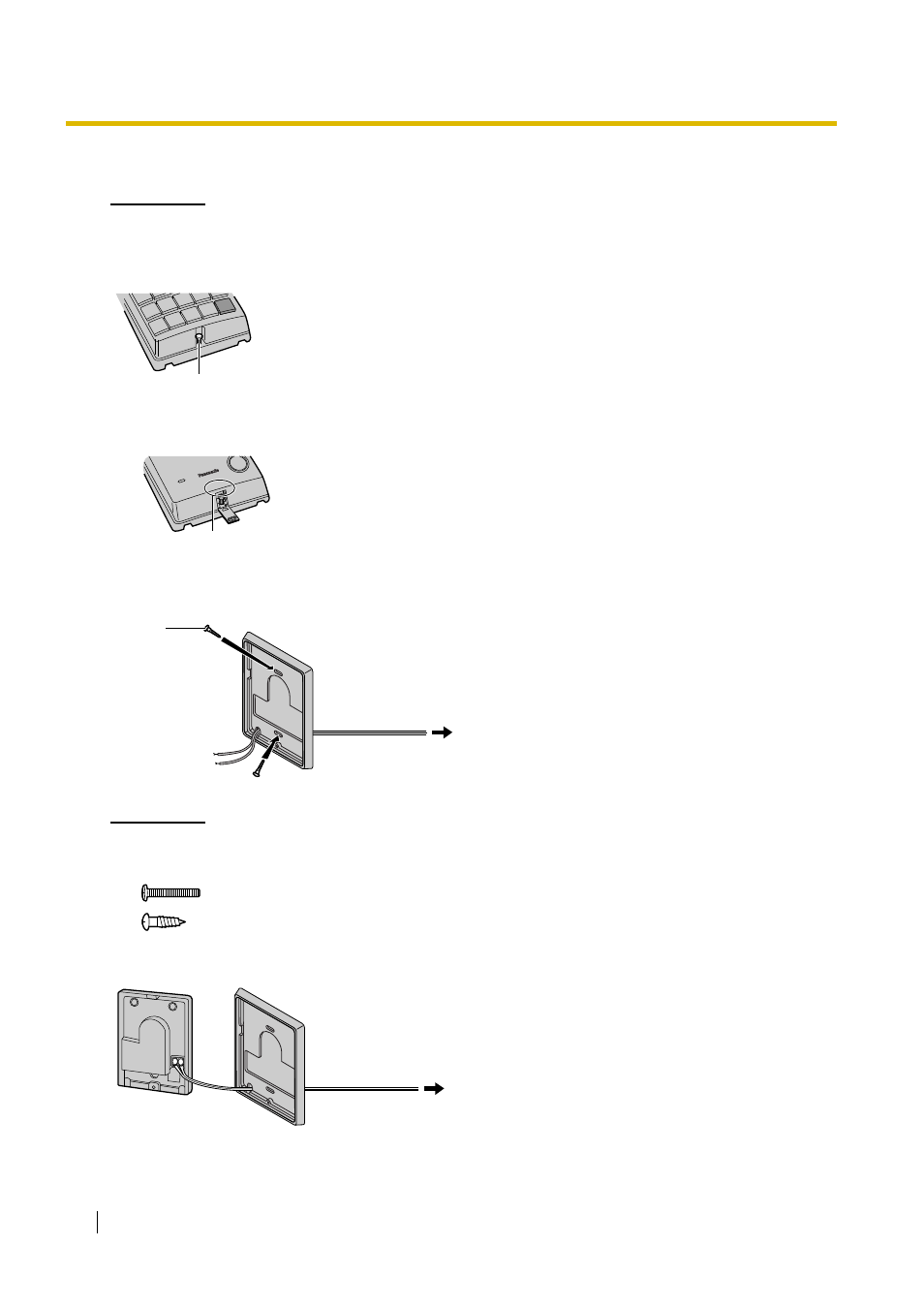

1.
Отверните винт для разборки корпуса домофона на 2 половины.
Примечание для пользователей KX-T7765:
При ослаблении/натяжении винта не повредите стенку корпуса отверткой.
2.
Пропустите провода сквозь отверстие в основании корпуса и прикрепите основание корпуса
к стене 2 винтами.
Примечание
В комплекте с домофоном поставляются винты двух типов. Выберите один из этих типов
в соответствии с типом стены.
3.
Подключите провода к клеммам, расположенным на задней панели.
4.
Соберите половины корпуса и заверните винт.
: используется, если основание домофона прикреплено к стене
: используется, если домофон крепится непосредственно к стене
Panasonic
Винт
Стенка корпуса
Винт
К 8 контактной
клеммной колодке
К 8 контактной
клеммной колодке
