3.2 Установка УАТС
94
Руководство по установке
2.

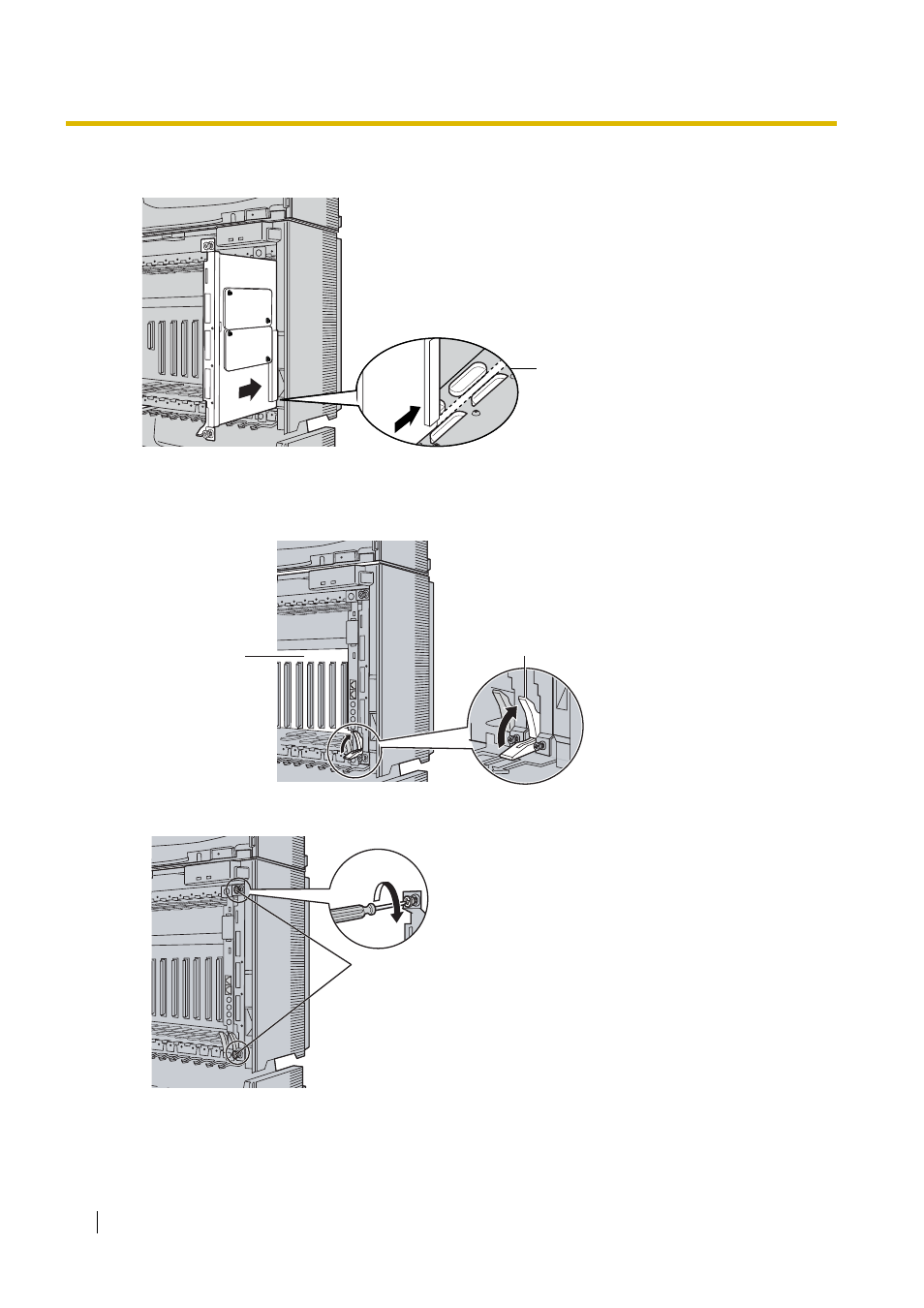

Вставьте плату BUS-M по направляющим в слот платы BUS-M (крайний правый слот) основного
блока.
3.
Поверните фиксатор в направлении, показанном на рисунке стрелкой, для надежной состыковки
платы BUS-M с разъемом на материнской плате.
4.
Заверните 2 винта (по часовой стрелке) для закрепления платы BUS-M на месте.
5.
Подключите каждый кабель системной шины к соответствующему порту платы BUS-M
в основном блоке. Затем подключите другой конец каждого кабеля к плате BUS-M в каждом
блоке расширения.
Направляющая
Фиксатор
Материнская
плата
Винты
