3.10 Подключение внутренних линий
Руководство по установке
227

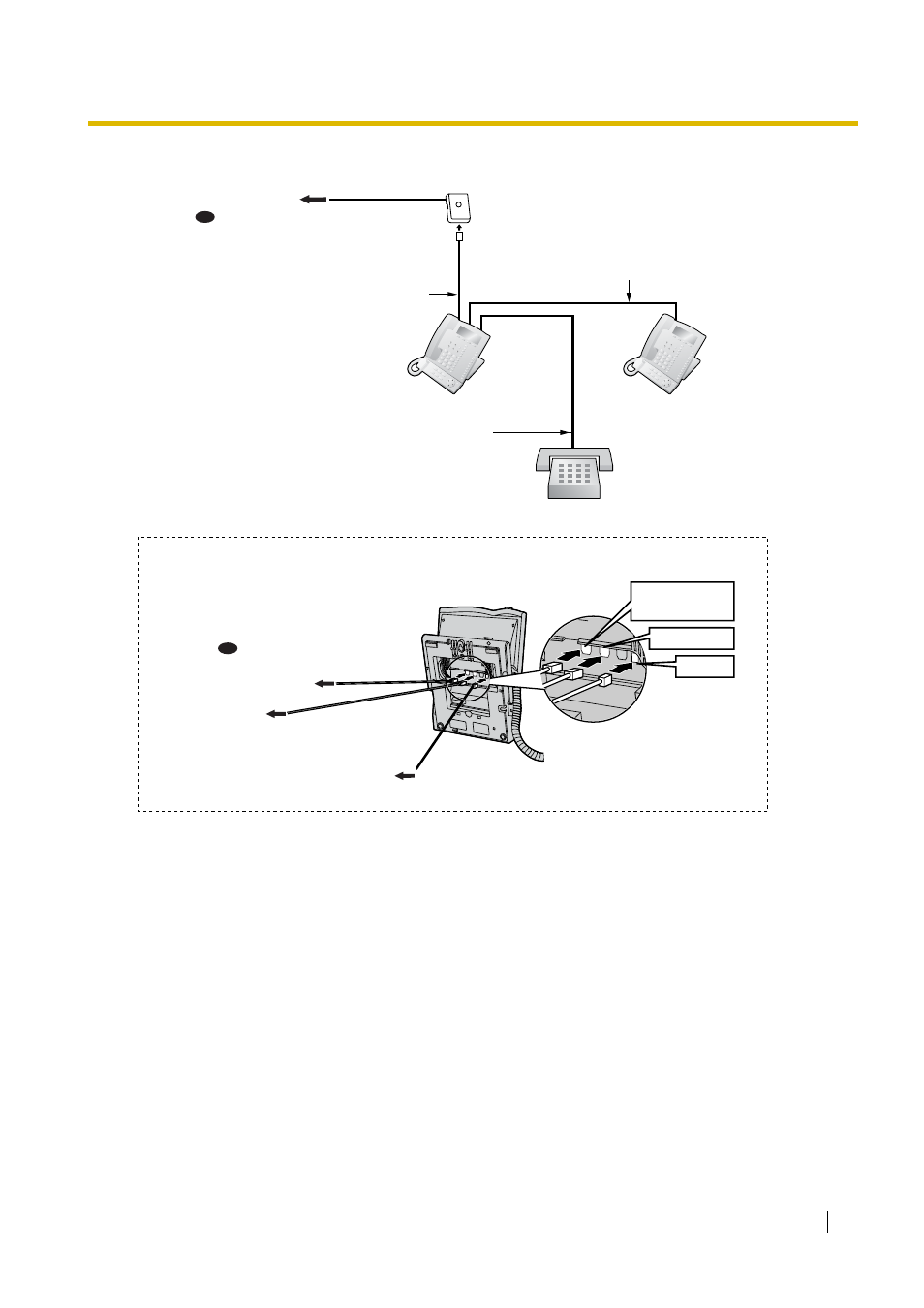

Подключение к ведущему ЦСТ
TO DIGITAL
TO MAIN UNIT
/PABX
TO TEL
ТА
К ведомому ЦСТ
К ТА
Ведущий ЦСТ
Ведомый ЦСТ
4 проводный кабель
Подключите контакты
"D1" и "D2".
2 проводный кабель
Подключите контакты
"T" и "R".
4 проводный кабель
Подключите контакты
"T", "R", "D1" и "D2".
ЦСТ сзади
Кабель
Макс. длина
∅ 0,4 мм: 30 м
∅ 0,5 мм: 50 м
∅ 0,6 мм: 60 м
CAT 5:
50 м
К плате DLC8/DLC16
К плате DHLC8
(для подключения ТА)
К плате DLC8/DLC16
К плате DHLC8
(для подключения ТА)
ИЛИ
ИЛИ
